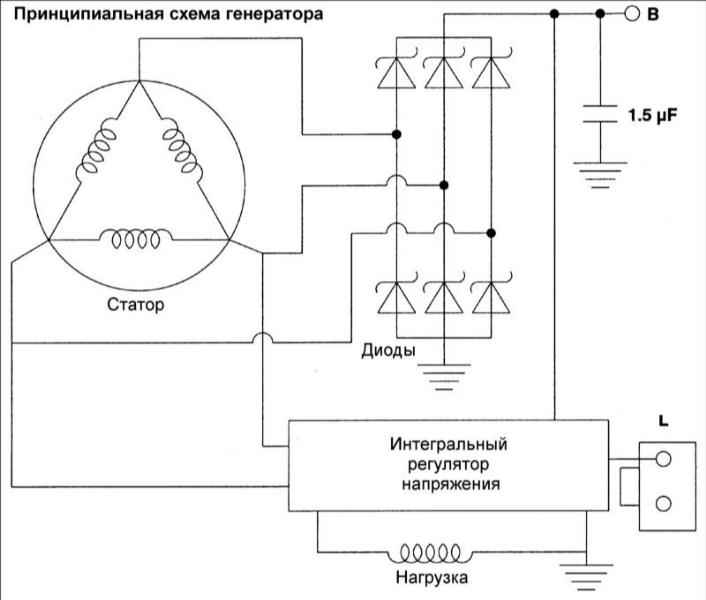

18.7. Генератор бензиновых двигателей


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

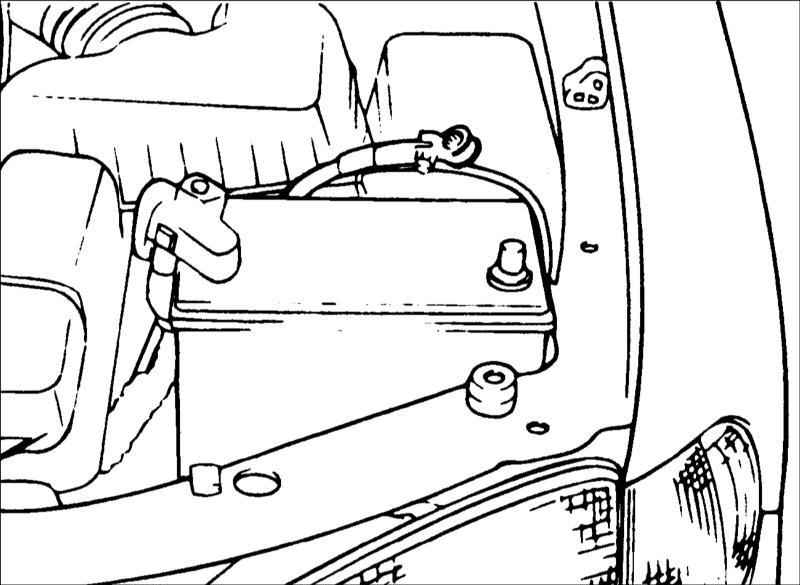

  1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

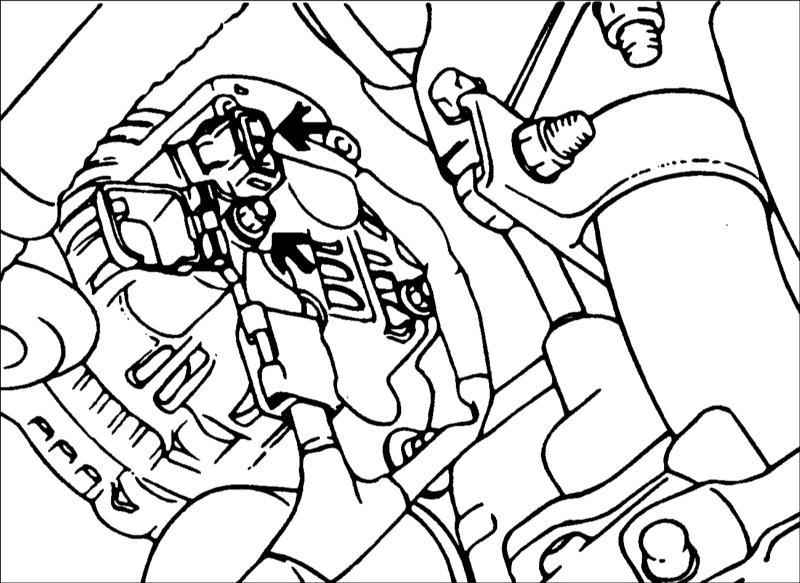

  1. Отсоедините разъем от генератора и провод от клеммы «B » генератора.

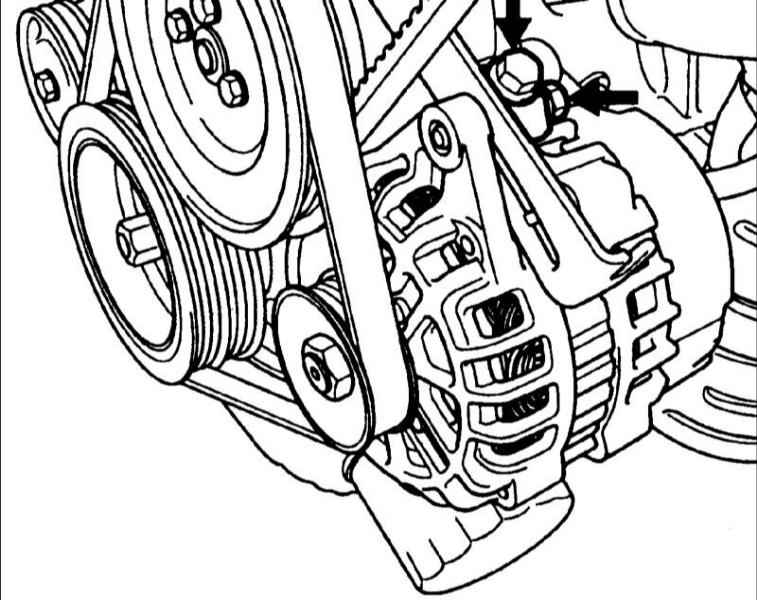

  1. Ослабьте регулировочный болт натяжения ремня и выверните болт крепления генератора.

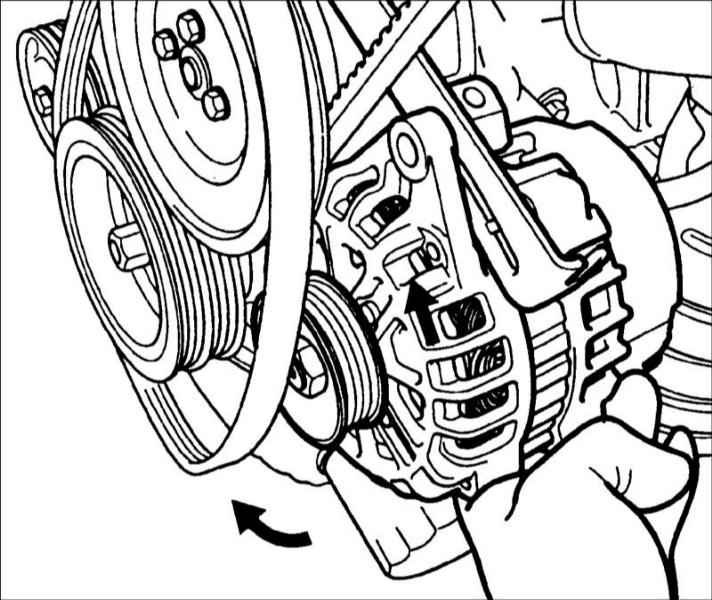

  1. Нажимая на генератор в сторону двигателя, снимите ремень привода генератора.

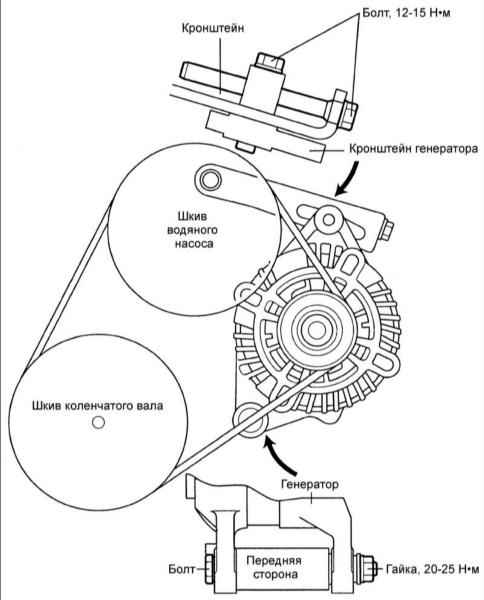

  1. Выверните болт и гайки и снимите генератор с автомобиля.

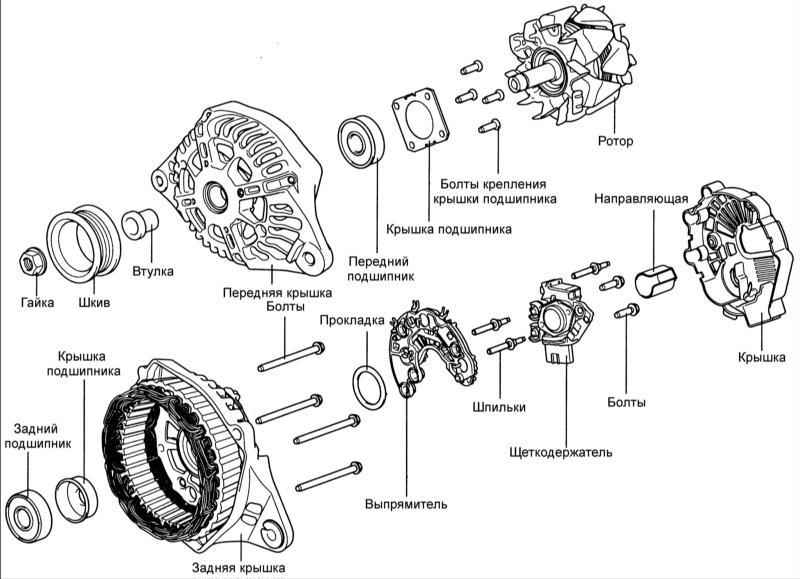

Разборка


 ПОРЯДОК ВЫПОЛНЕНИЯ

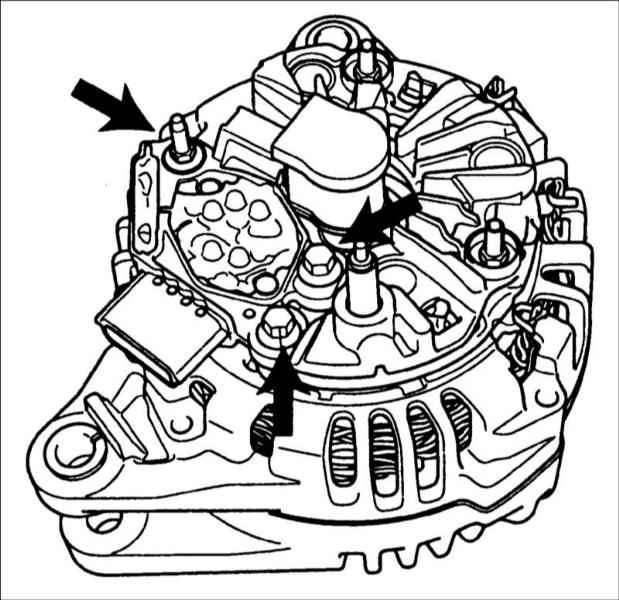

  1. Выверните винты и снимите крышку генератора.

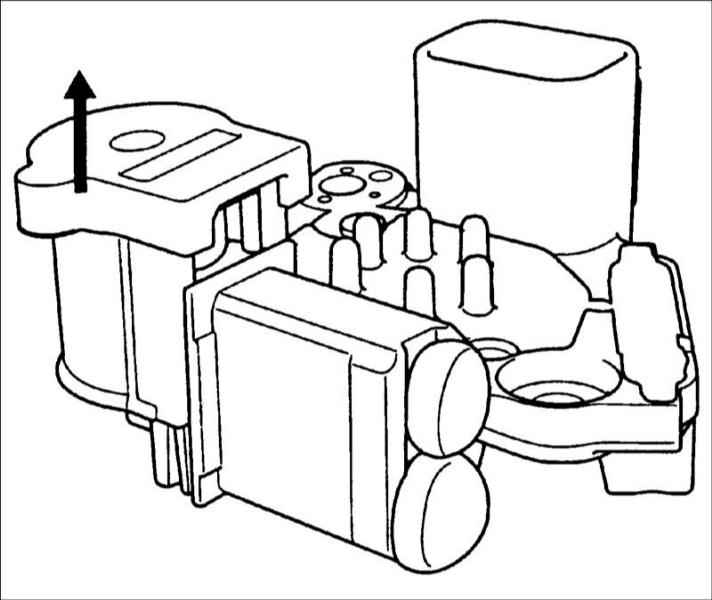

  1. Выверните винты и снимите щеткодержатель.
  1. Снимите направляющую контактного кольца.

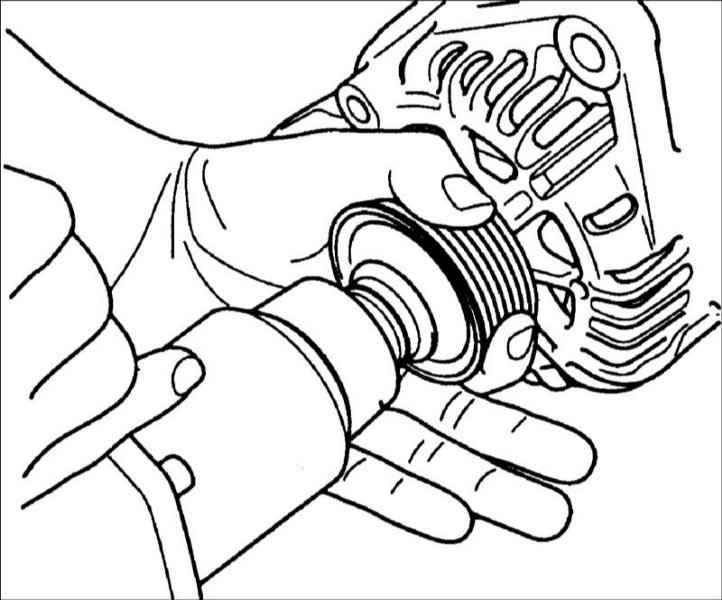

  1. Выверните гайку крепления шкива, затем снимите пружинную шайбу, шкив и распорную втулку.

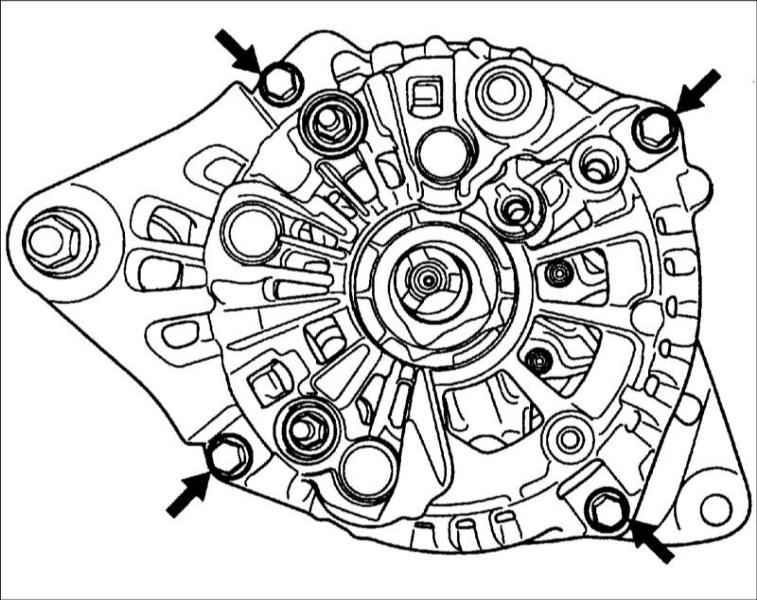

  1. Выверните четыре стяжных болта.

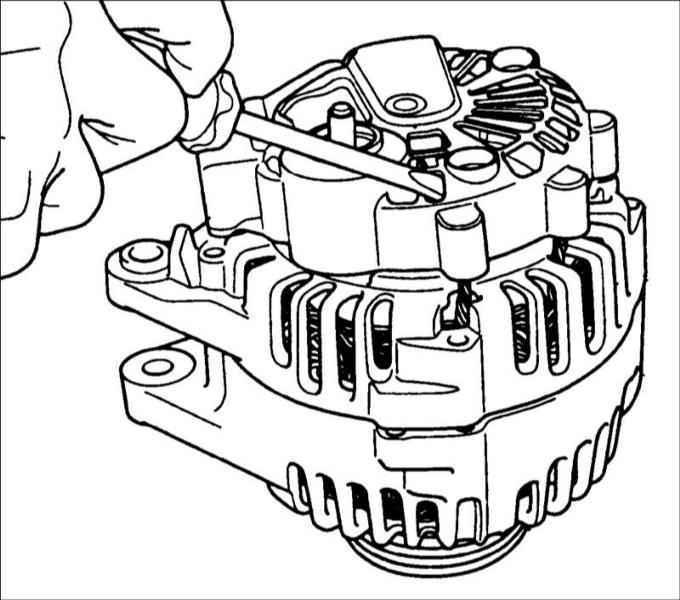

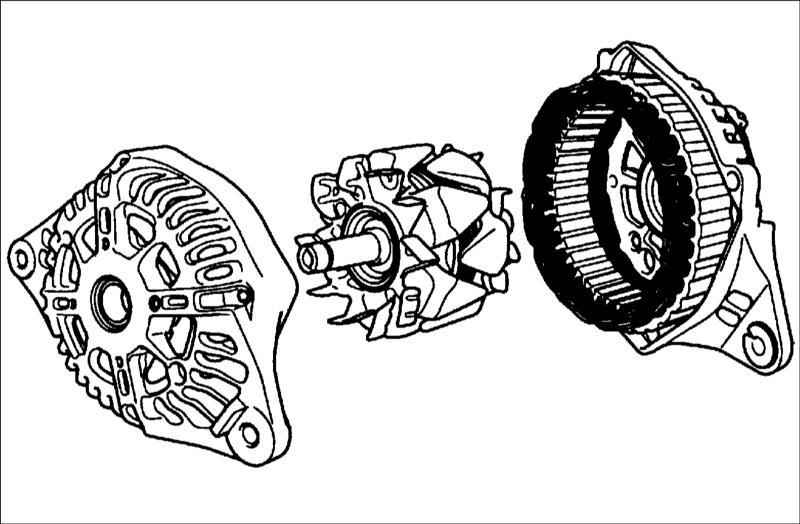

  1. Вставьте лезвие двух плоских отверток между передней крышкой и магнитопроводом статора и снимите крышку.

Сборка

Сборка генератора проводится в последовательности, обратной разборке.

Проверка

Ротор

 ПОРЯДОК ВЫПОЛНЕНИЯ

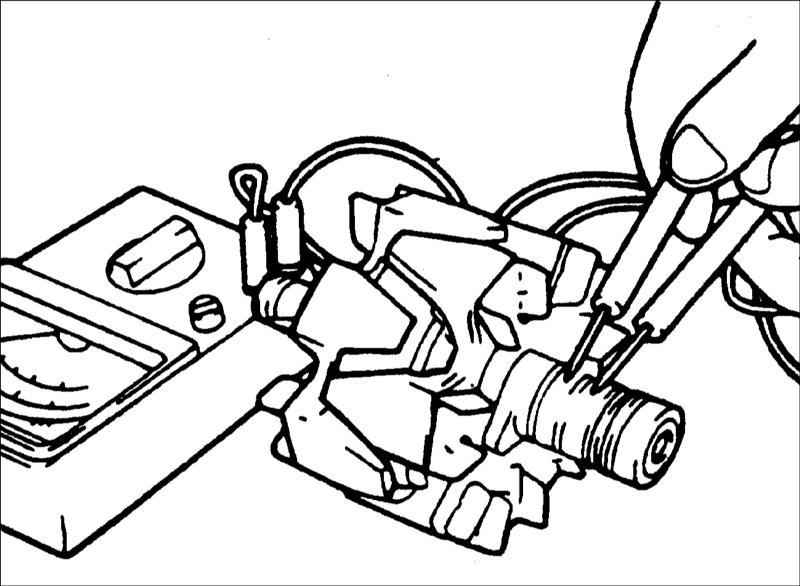

  1. Омметром измерьте сопротивление между контактными кольцами. Если сопротивление чрезвычайно низкое, значит, имеется короткое замыкание в обмотке ротора. Если проводимость отсутствует, значит, имеется обрыв в обмотке ротора, при этом необходимо заменить ротор. Сопротивление: 3,1 Ом.

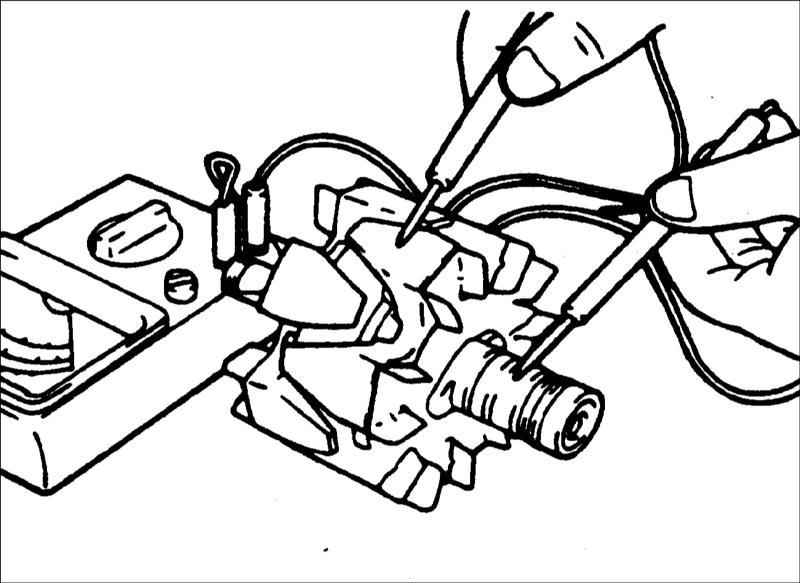

  1. Омметром проверьте проводимость между контактным кольцом и якорем ротора. При наличии проводимости, замените ротор.

Статор

 ПОРЯДОК ВЫПОЛНЕНИЯ

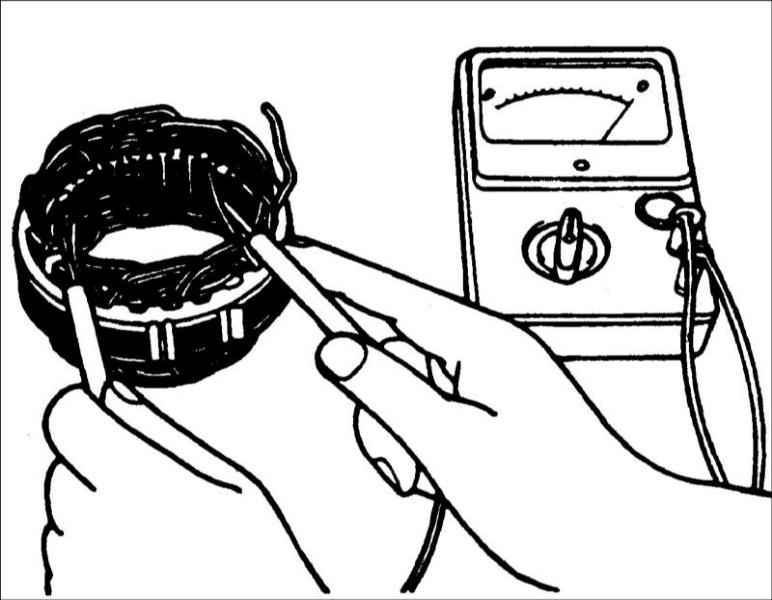

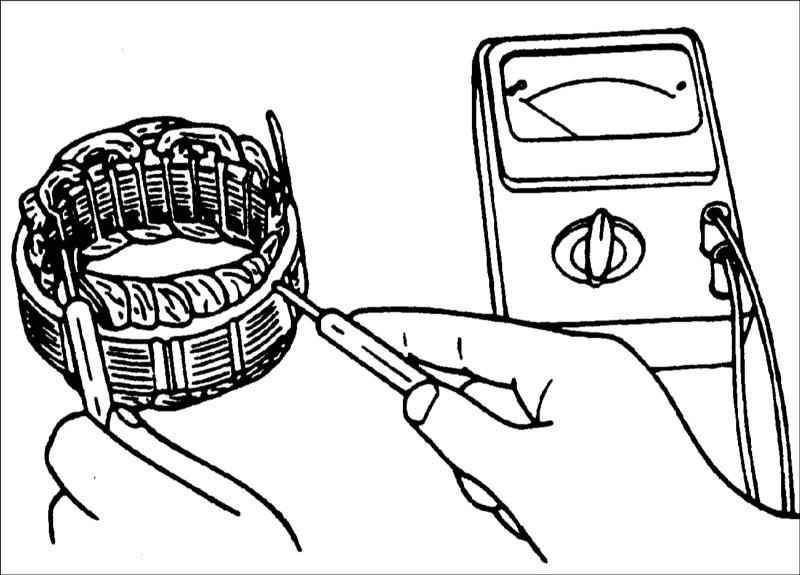

  1. Омметром проверьте проводимость между проводами катушки статора. При отсутствии проводимости замените статор.
  1. Омметром проверьте проводимость между катушками статора и статором. При наличии проводимости, замените статор.

Замена щеток

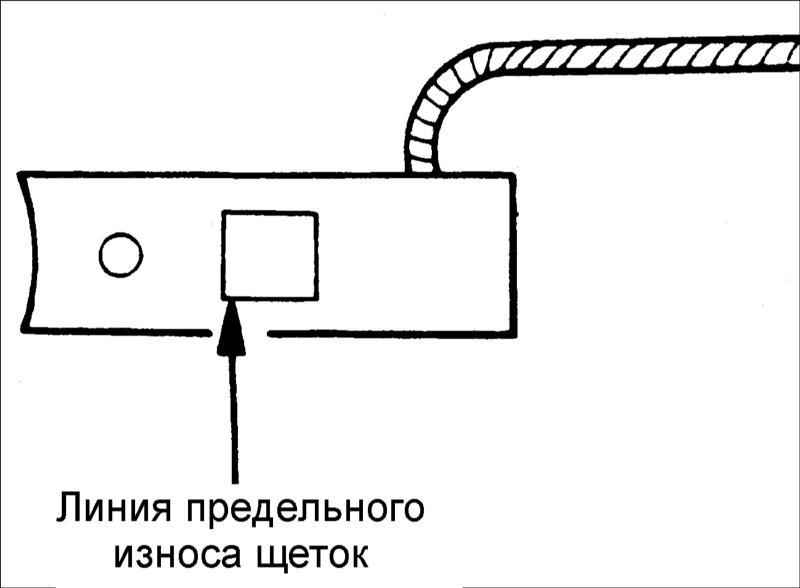

Если щетки изношены до предельной линии, замените их.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отпаяйте плетеный провод и снимите пружину и щетку.
  2. Установите пружину щетки и новую щетку в щеткодержатель.
  3. Вставьте щетку так, чтобы было расстояние в 2–3 мм между линией предельного износа и торцом щеткодержателя.
  4. Припаяйте плетеный провод к щеткодержателю.

Установка

Установка проводится в последовательности, обратной снятию.

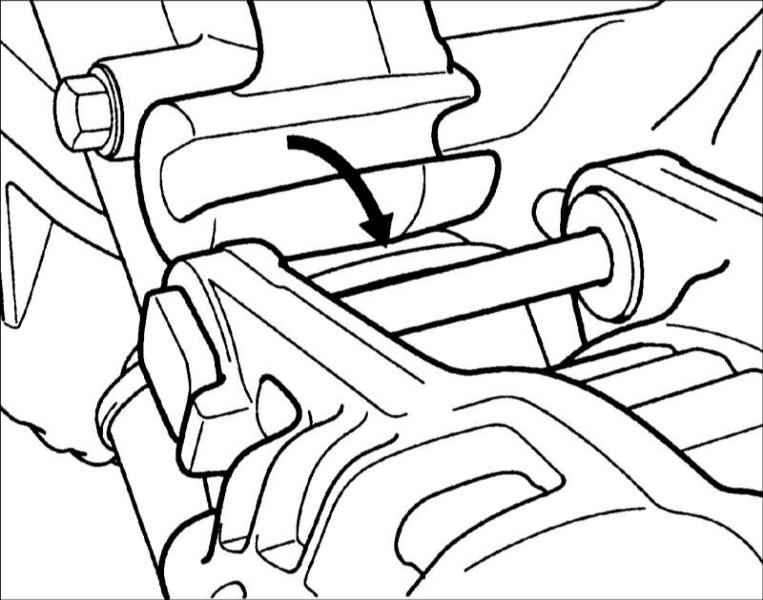

  1. Установите генератор на двигатель. Вставьте центральный болт крепления генератора, но не навинчивайте на него гайку.

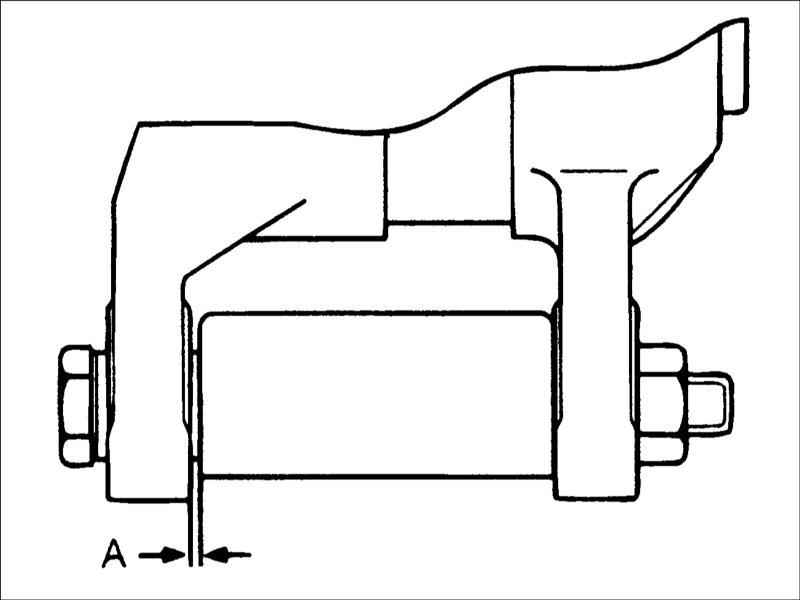

  2. Переместите генератор в одну сторону по центральному болту крепления генератора и измерьте расстояние между опорой генератора и кронштейном. Подберите набор из распорных шайб, соответствующий измеренному расстоянию.
  3. Вставьте распорные шайбы и наверните гайку на центральный болт крепления генератора.
