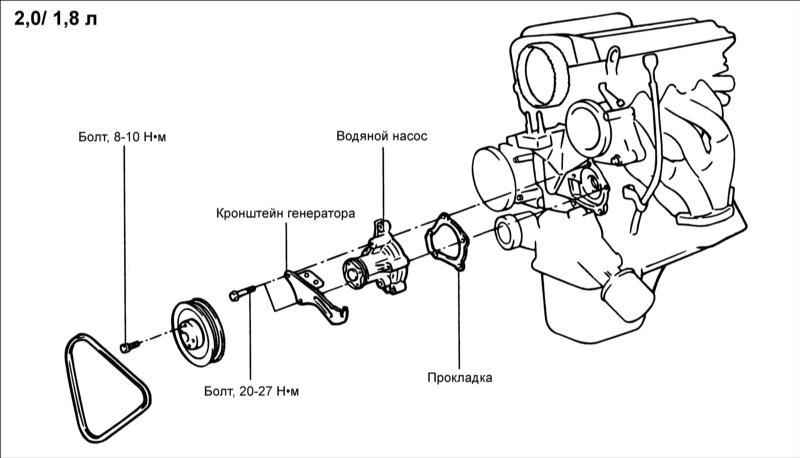

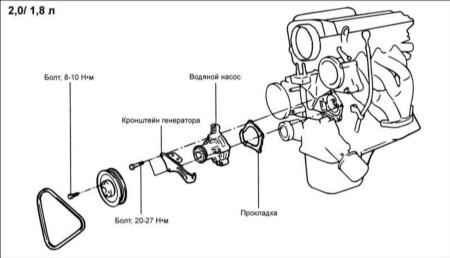

4.6. Водяной насосВодяной насос
двигателей 2,0/ 1,8 л
Снятие
|
|
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Слейте охлаждающую жидкость в подходящий контейнер и отсоедините шланг со штуцера входа охлаждающей жидкости водяного насоса.
- Снимите поликлиновой ремень и шкив водяного насоса.
- Снимите кожухи зубчатого ремня и ролик натяжения зубчатого ремня.
- Выверните болты крепления водяного насоса, затем снимите опору генератора.
- Снимите водяной насос с блока цилиндров.
|
|
Проверка
|
|
|
- Проверьте каждую деталь на отсутствие трещин, повреждений или износа и при необходимости замените насос в сборе.
|
- Проверните вал водяного насоса и проверьте плавность вращения при отсутствии шума.

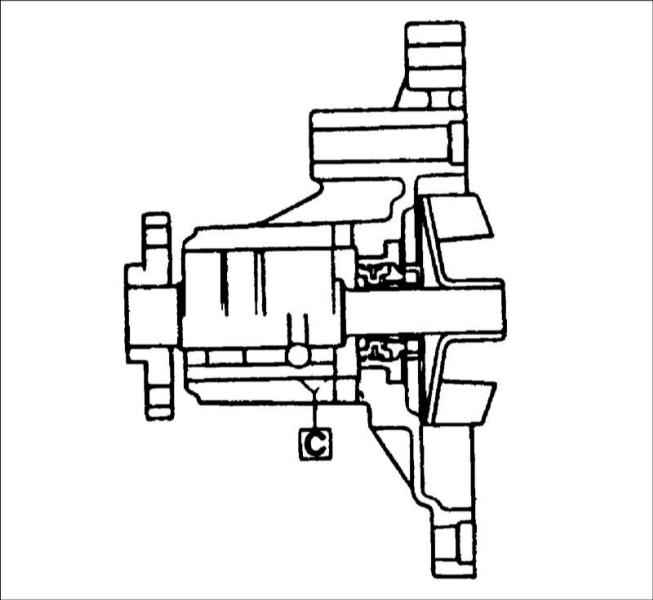

- Проверьте отсутствие утечек охлаждающей жидкости из насоса. Если имеется утечка из отверстия С, неисправно уплотнение насоса. При необходимости, замените водяной насос.
|
|
Установка
|
|
- Очистите от остатков прокладки и инородного материала поверхность уплотнения водяного насоса.
|

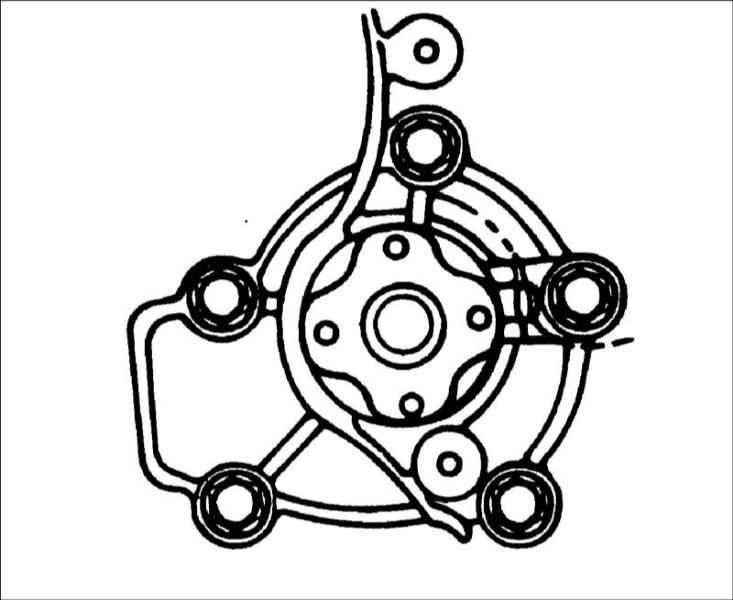

- Установите на водяной насос новую прокладку, установите насос и закрепите его болтами. Момент затяжки: 20–27 Н•м.
|
- Установите ролик натяжения зубчатого ремня и отрегулируйте натяжение ремня.
- Установите кожухи зубчатого ремня.
- Установите шкив водяного насоса и поликлиновой ремень, затем отрегулируйте натяжение ремня.
- Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
|
|

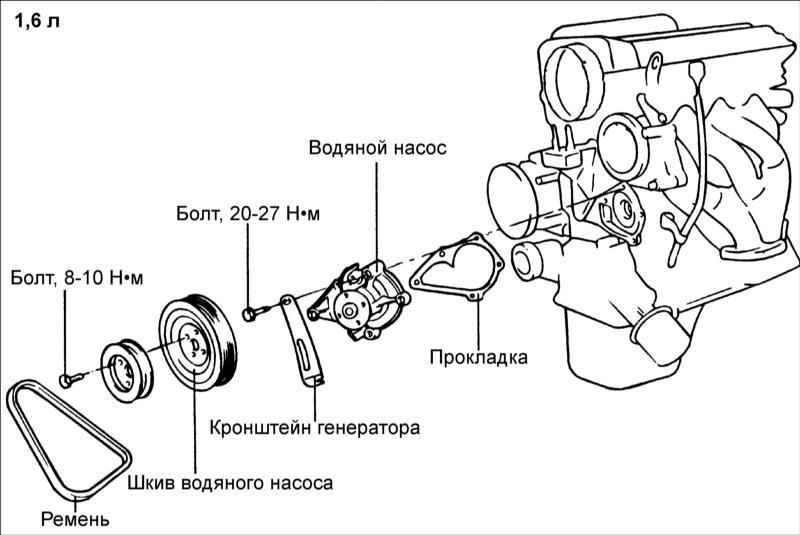

Водяной насос
двигателей 1,6 л
Снятие
|
|
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Слейте охлаждающую жидкость в подходящий контейнер и отсоедините шланг со штуцера входа охлаждающей жидкости водяного насоса.
- Снимите поликлиновой ремень и шкив водяного насоса.
- Снимите кожухи зубчатого ремня и ролик натяжения зубчатого ремня.
- Выверните болты крепления водяного насоса, затем снимите опору генератора.
- Снимите водяной насос с блока цилиндров.
|
|
Проверка
|
|
- Проверьте каждую деталь на отсутствие трещин, повреждений или износа и при необходимости замените насос в сборе.
- Проверните вал водяного насоса и проверьте плавность вращения при отсутствии шума.
|
|
- Проверьте отсутствие утечек охлаждающей жидкости из насоса. Если имеется утечка из отверстия С, неисправно уплотнение насоса. При необходимости, замените водяной насос.
|
|
|
Установка
|
|
- Очистите от остатков прокладки и инородного материала поверхность уплотнения водяного насоса.
|

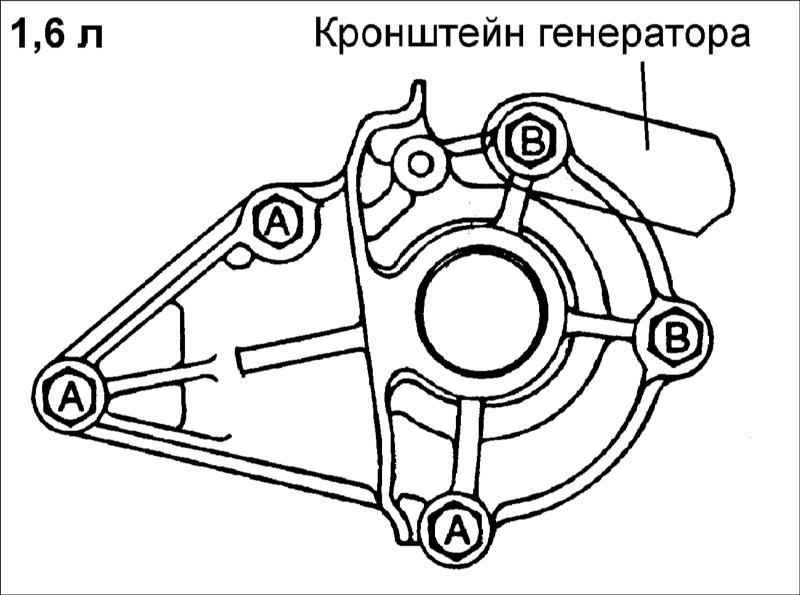

- Установите на водяной насос новую прокладку, установите насос и закрепите его болтами. Момент затяжки: А: 12–15 Н•м В: 20–27 Н•м.
|
- Установите ролик натяжения зубчатого ремня и отрегулируйте натяжение ремня.
- Установите кожухи зубчатого ремня.
- Установите шкив водяного насоса и поликлиновой ремень, затем отрегулируйте натяжение ремня.
- Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
|
|

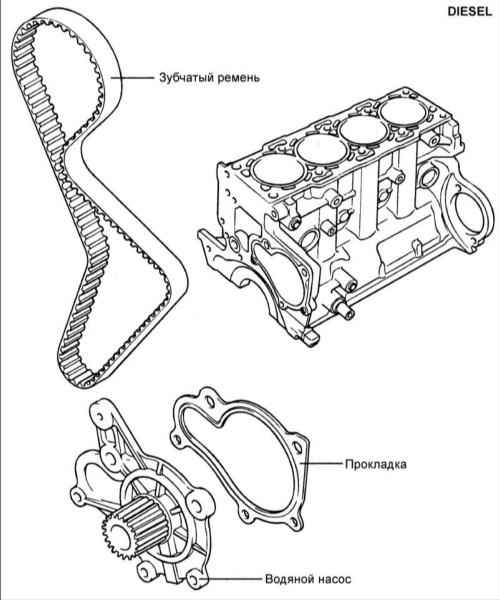

Водяной насос
дизельных двигателей 2,0 л
Снятие
|
|
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Слейте охлаждающую жидкость в подходящий контейнер и отсоедините шланг со штуцера входа охлаждающей жидкости водяного насоса.
- Снимите поликлиновой ремень и кронштейн опоры двигателя.
- Снимите кожух зубчатого ремня и механизм натяжения зубчатого ремня.
- Выверните болты крепления водяного насоса.
- Снимите водяной насос с блока цилиндров.
|
|
Проверка
|
|
- Проверьте каждую деталь на отсутствие трещин, повреждений или износа и при необходимости замените насос в сборе.
- Проверните вал водяного насоса и проверьте плавность вращения при отсутствии шума.
- Проверьте отсутствие утечек охлаждающей жидкости из насоса. Если имеется утечка, неисправно уплотнение насоса. При необходимости, замените водяной насос.
|
|
Установка
|
|
- Очистите от остатков прокладки и инородного материала поверхность уплотнения водяного насоса.
- Установите новое уплотнительное кольцо круглого сечения в канавку на переднем торце трубки системы охлаждения и смочите кольцо охлаждающей жидкостью. Не используйте моторное масло или смазочный материал.
|

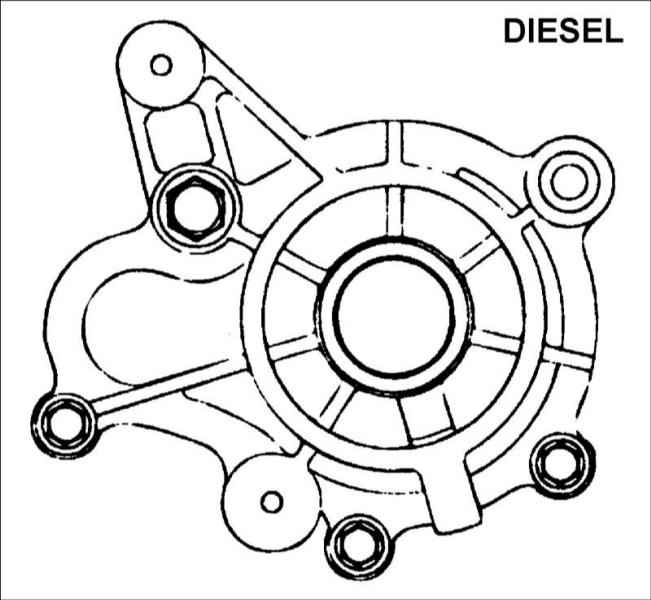

- Установите на водяной насос новую прокладку, установите насос и закрепите его болтами. Момент затяжки: 10 мм: 10–12 Н•м 14 мм: 48–52 Н•м.
|
- Установите механизм натяжения зубчатого ремня и зубчатый ремень. Отрегулируйте натяжение зубчатого ремня, затем установите кожухи зубчатого ремня.
- Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
|
|
|
