6.1. Система вентиляции картера (PCV)

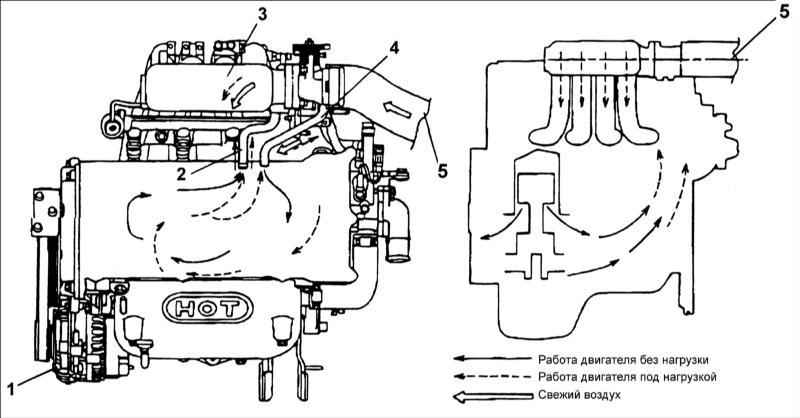

Схема системы вентиляции картера

1 – генератор 2 – клапан системы вентиляции картера 3 – воздушная камера	4 – широкий шланг 5 – патрубок воздухозаборника

Клапан системы вентиляции картера управляется разрежением, создаваемым во впускном коллекторе при работе двигателя.

При работе двигателя на частоте вращения холостого хода, клапан открыт незначительно, в результате чего небольшое количество картерных газов отводится в резонансную камеру и в дальнейшем дожигается в цилиндрах двигателя.

При увеличении частоты вращения двигателя, увеличивается степень открытия клапана, в результате чего увеличивается количество картерных газов, которое отводится в резонансную камеру и в дальнейшем дожигается в цилиндрах двигателя.
