9.2. Регулировка педали сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

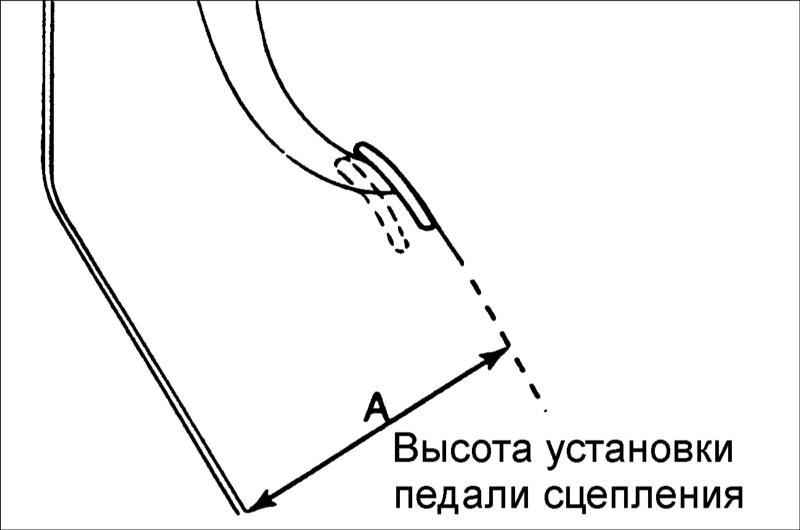

Измерьте расстояние от передней поверхности педали до коврового покрытия. Высота установки педали сцепления (A): 166,9 мм.

Если высота установки педали сцепления не соответствует требуемому значению, отрегулируйте его следующим образом:

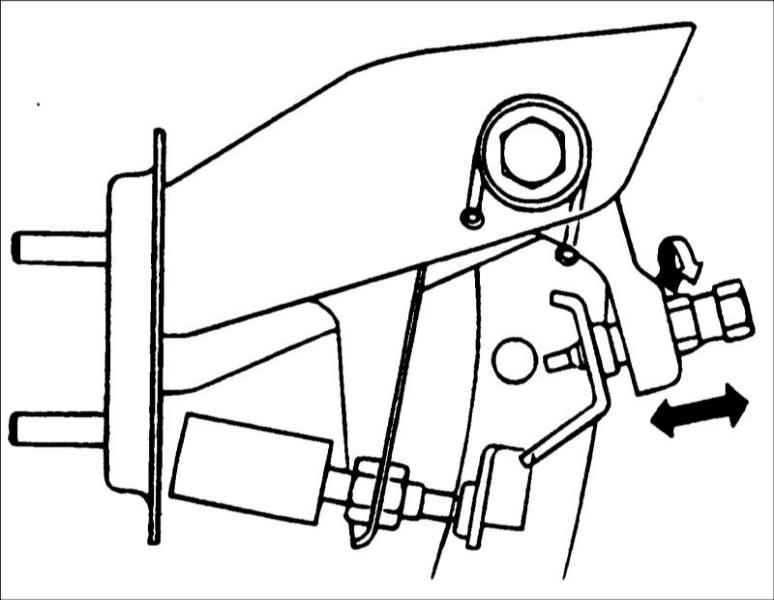

ослабьте контргайку и, вращая болт, отрегулируйте свободный ход педали сцепления, затем затяните контргайку;

После регулировки затяните болт, пока он не достигнет упора педали, затем затяните контргайку.

b. вращайте толкатель до достижения требуемой высоты установки педали, затем затяните контргайку.

При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления.

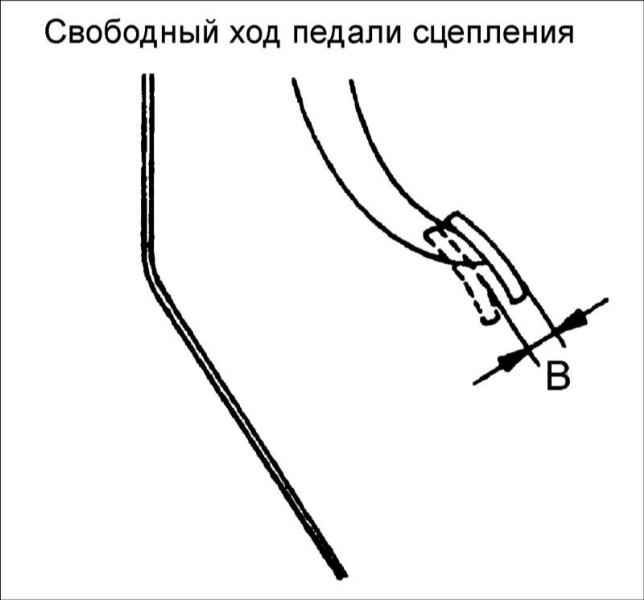

Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода.
Свободный ход педали сцепления (В): 6–13 мм.
