1.7.23. Блоки предохранителей

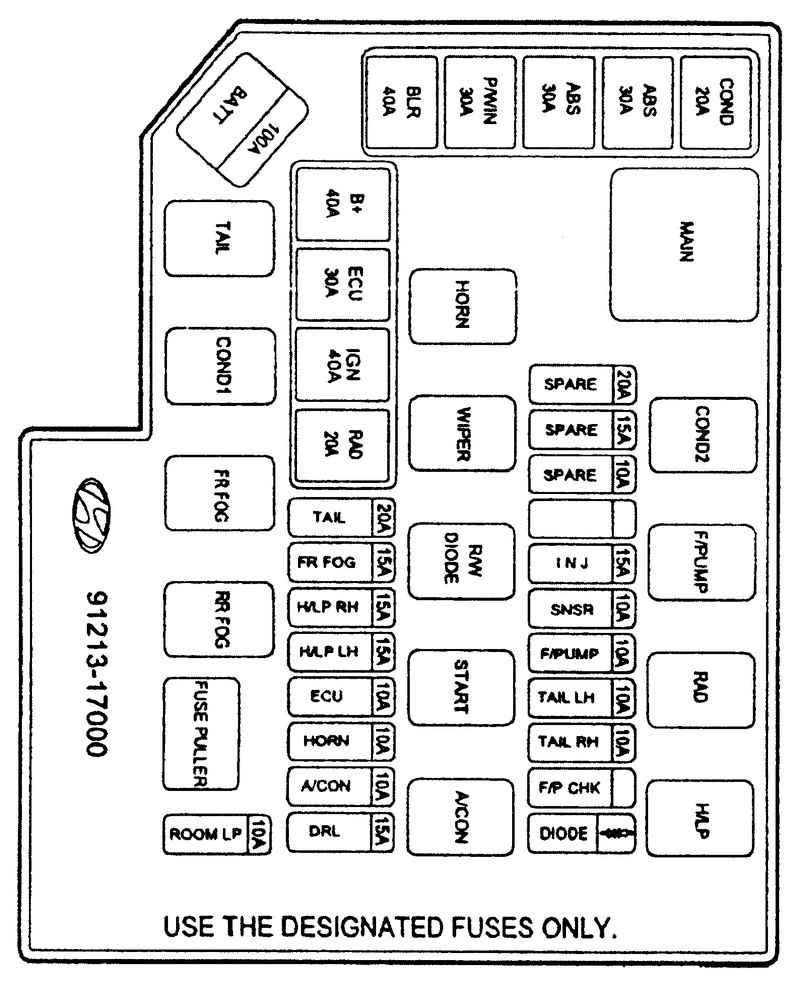

Рис. 1.189. Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке (бензиновый двигатель) - смотри рис. 1.189

ВНИМАНИЕ

Описание блока предохранителей может не соответствовать блоку, установленному на автомобиле. При проверке блока предохранителей сверяйтесь с этикеткой на блоке предохранителей.

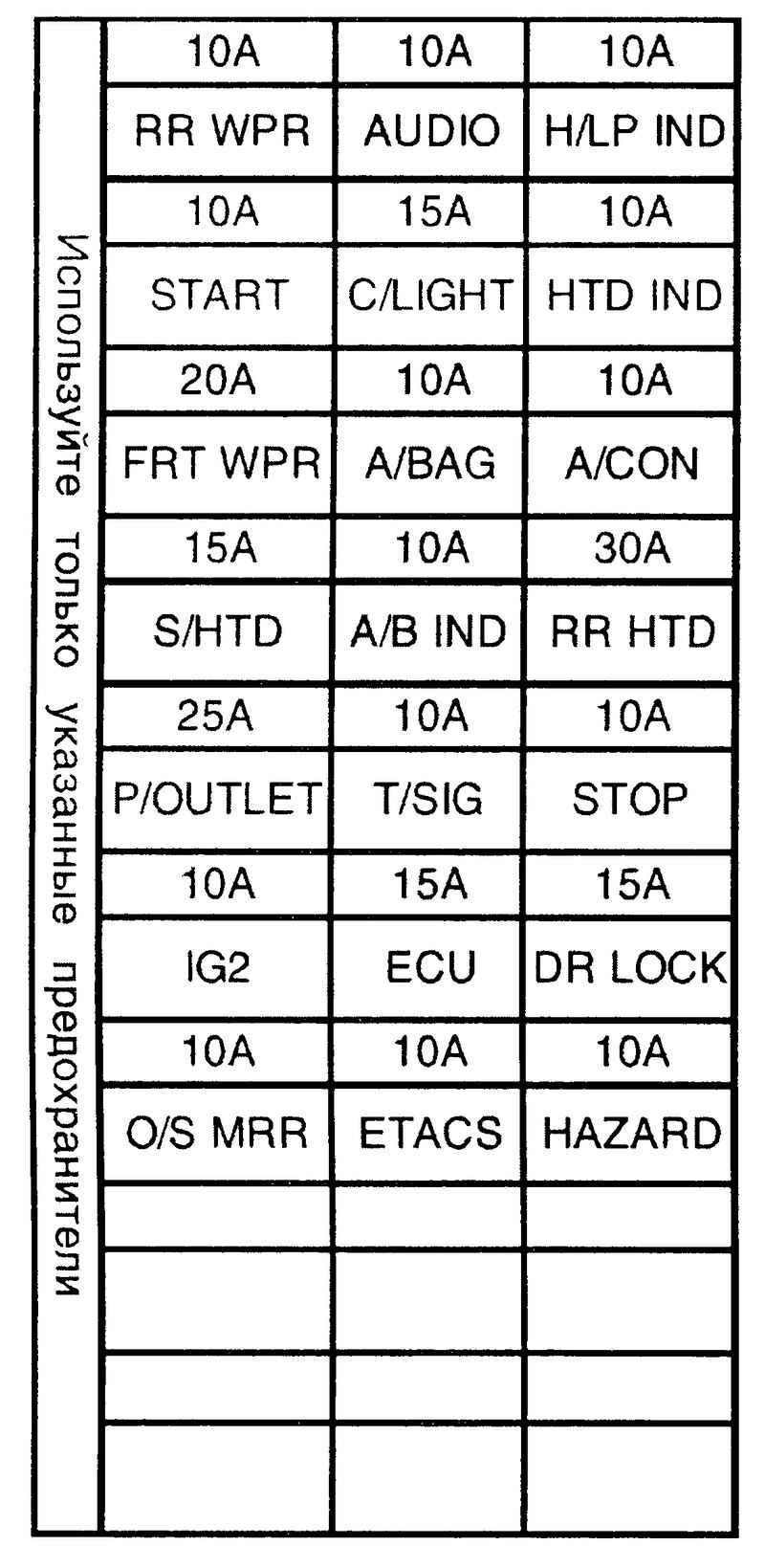

Рис. 1.190. Блок предохранителей в салоне автомобиля

Блок предохранителей в салоне автомобиля (бензиновый двигатель) - смотри рис. 1.190
