2.1.13. Регулировка ремня привода генератора

ВНИМАНИЕ Ослабление натяжения ремня, приводит к появлению звука проскальзывания и быстрому износу ремня. При слишком большом натяжении ремня возникает вероятность поломки подшипников насоса охлаждающей жидкости или генератора.

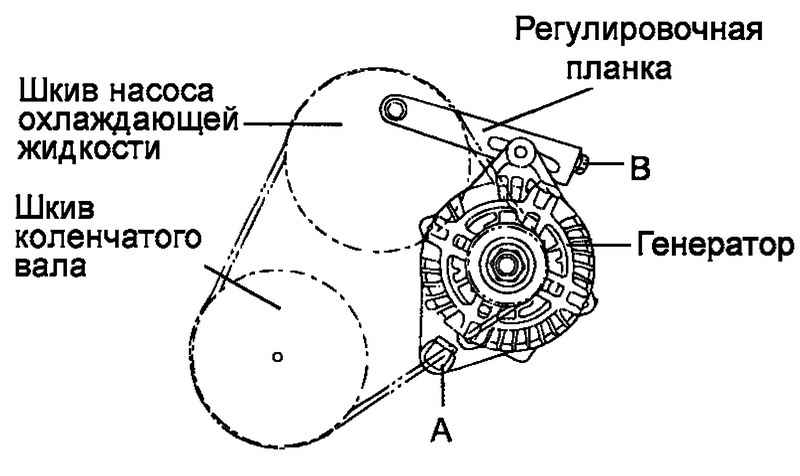

Рис. 2.19. Контур ремня привода генератора

Ослабьте гайку «А» шарнирного крепления генератора и стопорный болт «В» регулировочной планки генератора.

Вращая регулировочный болт, отрегулируйте натяжение и прогиб ремня до номинальных значений.

Затяните стопорный болт «В» регулировочной планки генератора.

Затяните гайку «А» шарнирного крепления генератора.

Проверьте натяжение или прогиб ремня и при необходимости проведите повторную регулировку.

Моменты затяжки:

- болт и гайка шарнирного крепления генератора – 20–25 Н·м;

- стопорный болт регулировочной планки генератора – 12–15 Н·м;

- болт крепления регулировочной планки генератора – 20–27 Н·м.
