2.2.7. Снятие, проверка и установка маховика (МКПП) или пластины привода гидротрансформатора (АКПП)

Снятие

Снимите коробку передач и сцепление.

Снимите маховик.

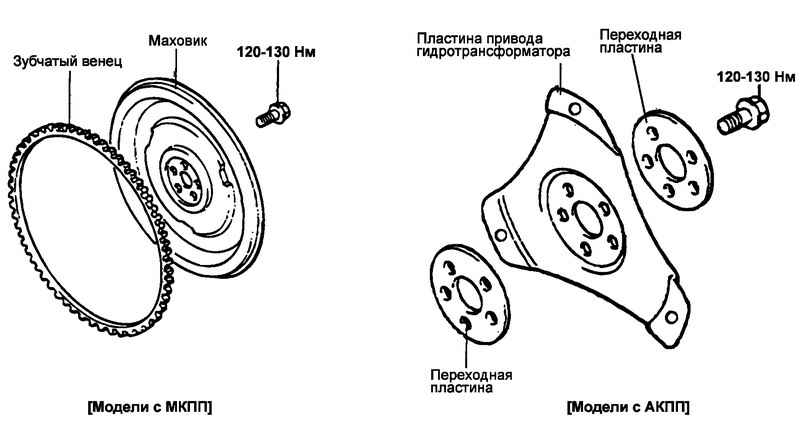

Рис. 2.70. Маховик и пластина привода гидротрансформатора

Проверка

Проверьте состояние поверхности контакта маховика с ведомым диском сцепления (отсутствие неравномерного износа или повреждения). Замените маховик, если поверхность повреждена или имеет значительный износ.

Измерьте биение поверхности контакта маховика с ведомым диском сцепления.

Номинальное значение биения маховика: 0,1 мм.

Проверьте состояние зубчатого венца маховика (отсутствие повреждений, трещин и значительного износа) и замените его при необходимости.

Установка

Установите маховик в сборе и затяните болты крепления номинальным моментом затяжки.

Момент затяжки болта крепления маховика: 120–130 Н·м.
