2.6.3. Снятие, проверка и установка воздушного фильтра

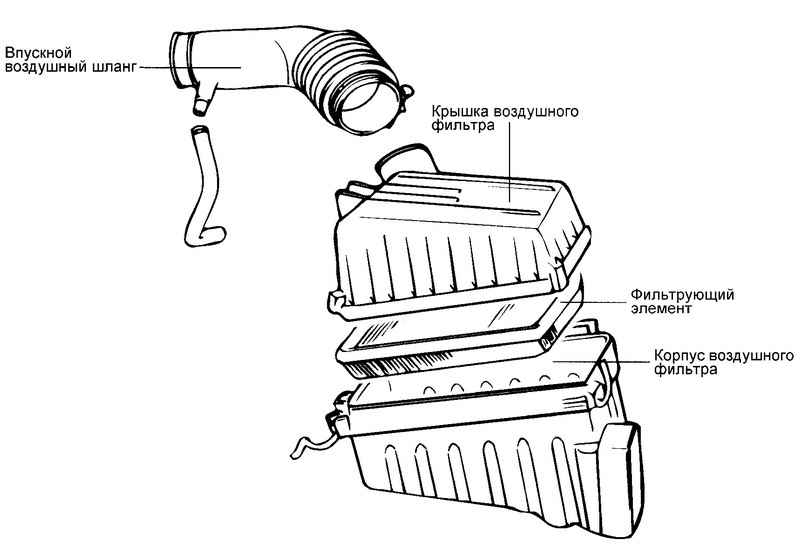

Рис. 2.203. Воздушный фильтр и его компоненты

Отсоедините впускной воздуховод от воздушного фильтра.

Отсоедините разъем датчика температуры воздуха во впускном коллекторе.

Отсоедините впускной воздушный шланг со стороны воздушного фильтра.

Снимите крышку воздушного фильтра и извлеките фильтрующий элемент.

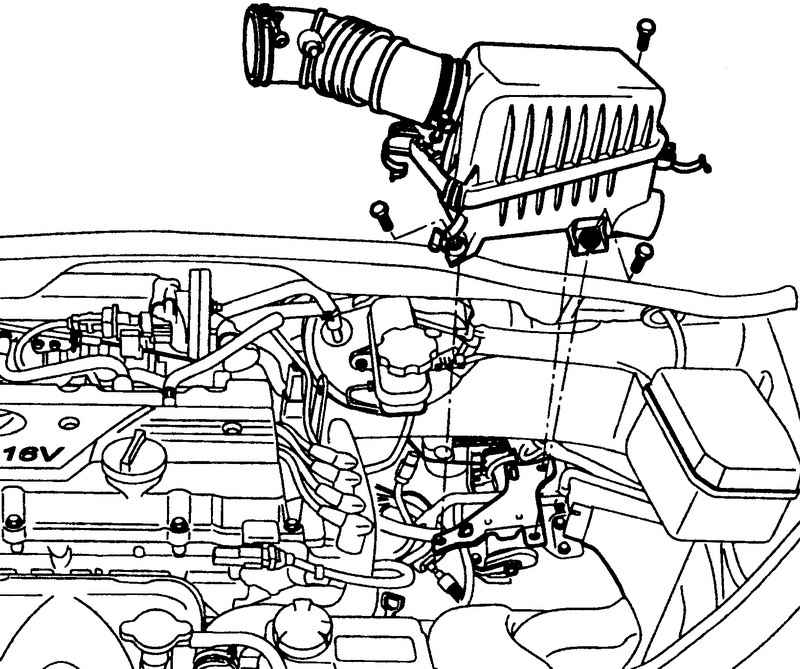

Рис. 2.204. Снятие воздушного фильтра

Отверните болты крепления корпуса воздушного фильтра и снимите корпус (рис. 2.204).

Проверьте корпус, крышку и фильтрующий элемент воздушного фильтра на отсутствие деформации, коррозии или повреждений.

Проверьте впускной воздуховод на отсутствие повреждений.

Проверьте резонатор на отсутствие деформации или повреждений.

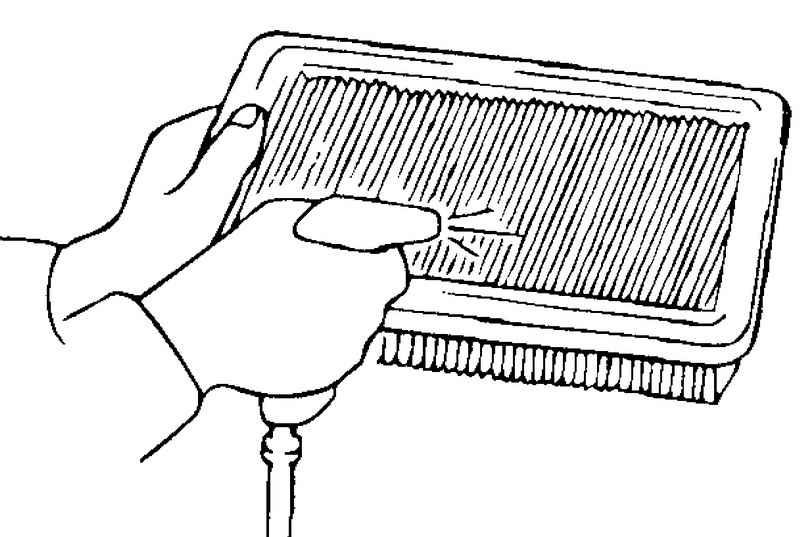

Рис. 2.205. Очистка воздушного фильтра от грязи

Проверьте фильтрующий элемент на отсутствие засорения, загрязнения или повреждений. Если фильтрующий элемент незначительно загрязнен или засорен, то удалите пыль и другие загрязнения, продув его сжатым воздухом снаружи (со стороны, обращенной к впускному коллектору) (рис. 2.205).

Проверьте остальные детали воздушного фильтра на отсутствие засорения, загрязнения или повреждений.

Установите воздушный фильтр в сборе в порядке, обратном снятию.
