3.2.3. Снятие, проверка и установка механизма переключения передач

Механизм переключения коробки передач

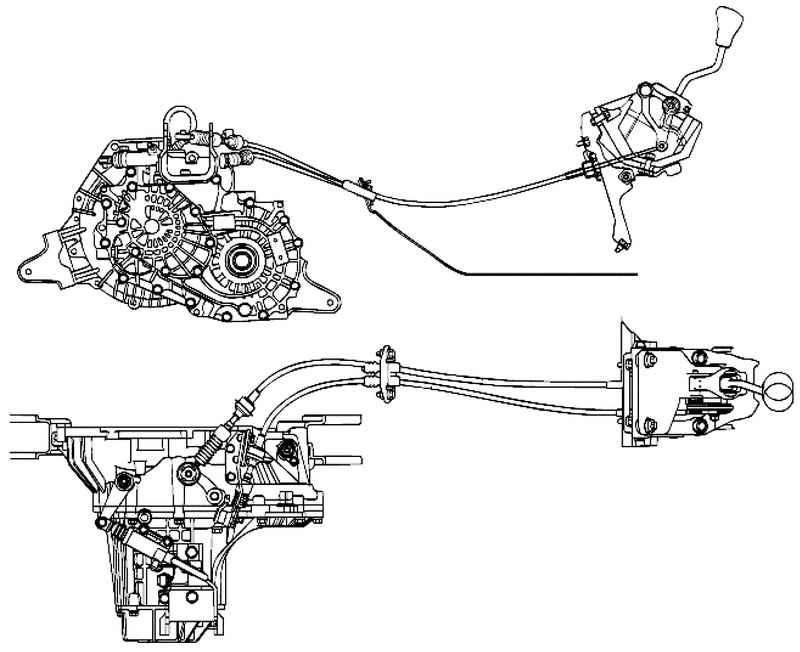

Рис. 3.42. Механизм переключения коробки передач




Рычаг переключения передач

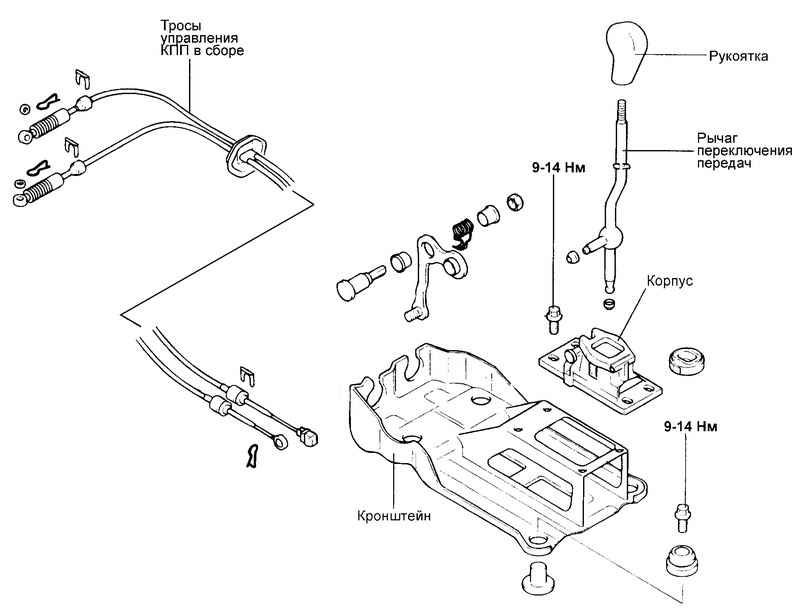

Рис. 3.43. Рычаг переключения передач



Снятие
Снимите напольную консоль в сборе.
Снимите шплинты и фиксаторы тросов управления КПП со стороны рычага переключения передач.
Снимите рычаг переключения передач в сборе.
Отверните болты и снимите промежуточный кронштейн тросов управления КПП на перегородке моторного отсека.
Снимите шплинты и фиксаторы тросов управления КПП (со стороны коробки передач).

Тросы выбора и переключения передач

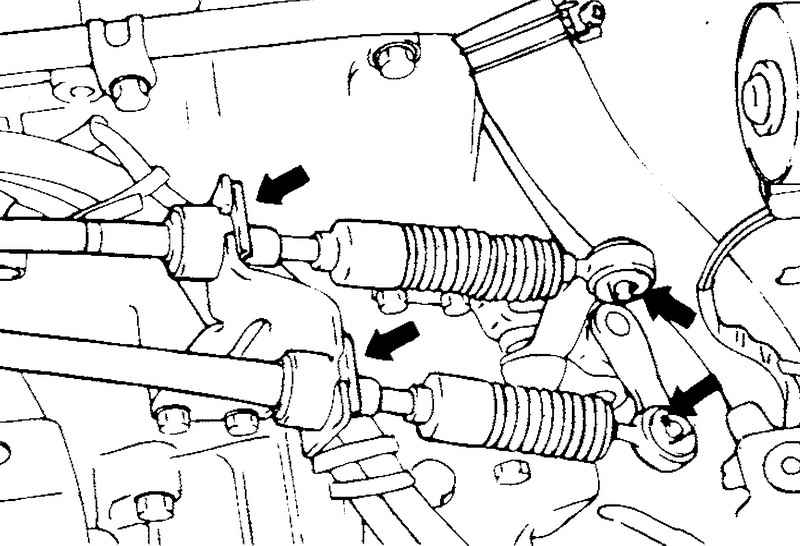

Рис. 3.44. Тросы выбора и переключения передач


Снимите тросы выбора и переключения передач (рис. 3.44).

Проверка
Проверьте работоспособность троса выбора передач и убедитесь в отсутствии повреждений.
Проверьте работоспособность троса переключения передач и убедитесь в отсутствии повреждений.
Проверьте пыльники тросов управления КПП на отсутствие повреждений.
Проверьте каждую втулку на отсутствие износа, истирания, заедания, затрудненного перемещения или повреждений.
Проверьте пружину на отсутствие износа или повреждений.

Установка
Установите рычаг переключения передач в сборе.
Установите тросы выбора и переключения передач.
