3.3.8. Технические операции на снятой с автомобиля коробке передач

Регулировка осевого зазора упорного диска тормоза (Brake reaction plate end play)

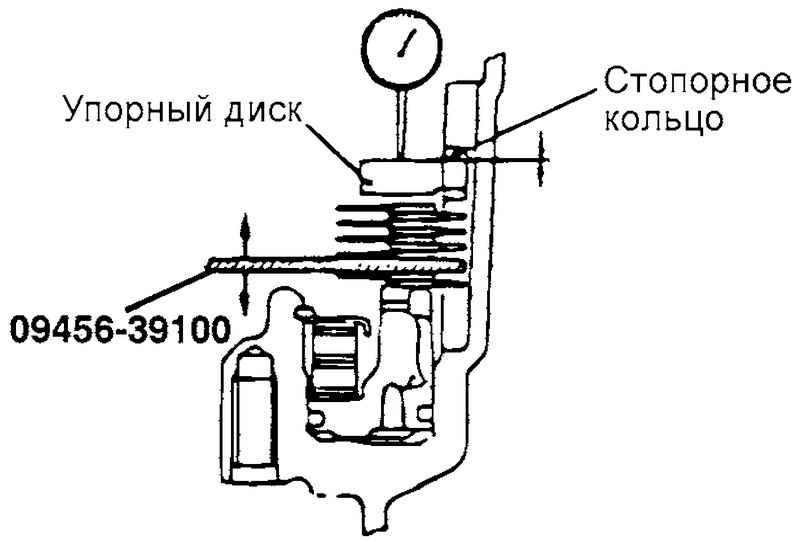

Рис. 3.60. Схема регулировки осевого зазора упорного диска тормоза

Замените нажимной диск (pressure plate) тормоза первой передачи и передачи заднего хода специальным приспособлением и затем установите диск с накладками (brake disk), диск без накладок (brake plate) и стопорное кольцо, как показано на рисунке 3.60. Установите упорный диск и снятое ранее оригинальное стопорное кольцо. Перемещая специальное приспособление, измерьте осевой зазор и затем, если осевой зазор не соответствует номинальному значению, отрегулируйте его, заменив оригинальное стопорное кольцо новым соответствующей толщины.

Номинальное значение: 0,0–0,16 мм

(Смотрите справочную таблицу 3.16).

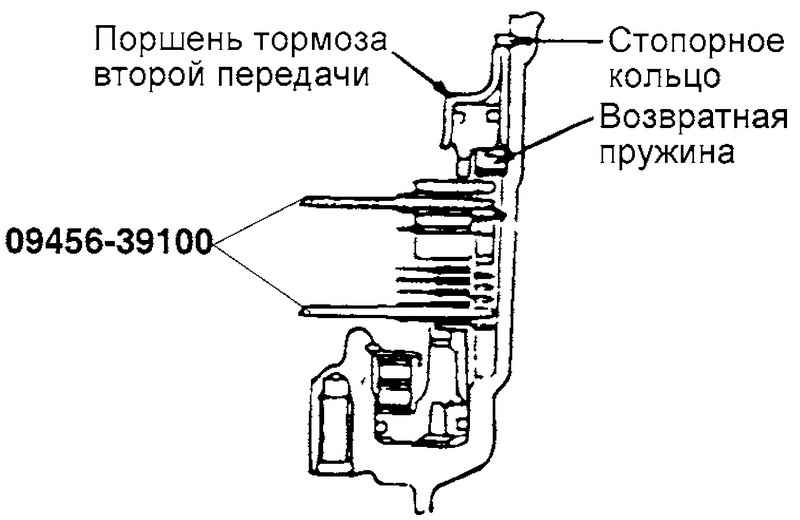

Рис. 3.61. Схема регулировки осевого зазора тормоза второй передачи

Замените нажимной диск (pressure plate) тормоза второй передачи специальным приспособлением и затем установите диск с накладками (brake disk), диск без накладок (brake plate), как показано на рисунке 3.61. Установите возвратную пружину (return spring), поршень тормоза второй передачи (second brake piston) и стопорное кольцо.

Номинальное значение: 0,79–1,25 мм.

Если осевой зазор не соответствует номинальному значению, то отрегулируйте его, подобрав новый нажимной диск, толщина которого соответствует указанному диапазону значений.

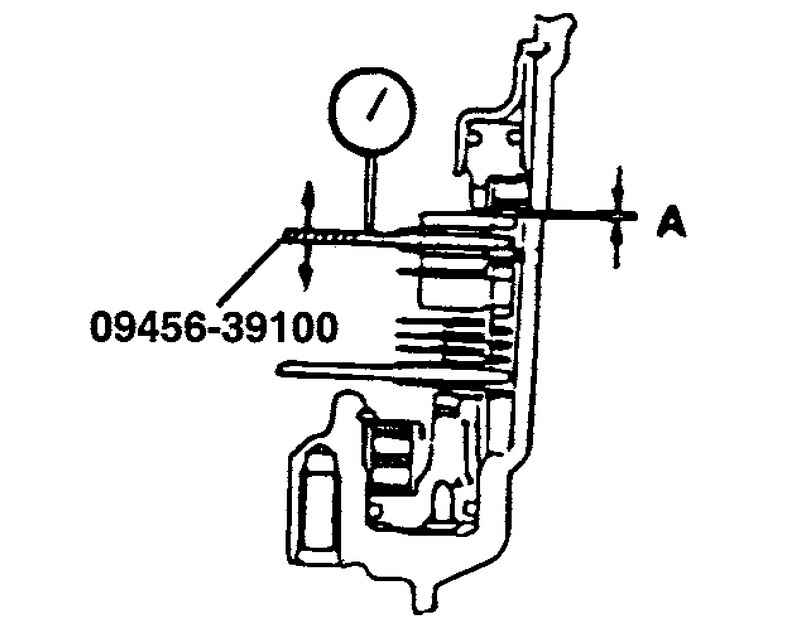

Рис. 3.62. Осевой зазор тормоза второй передачи

Толщина нового нажимного диска = (измеренный зазор «А») + (толщина специального приспособления) – (номинальное значение осевого зазора) (рис. 3.62).

Смотрите справочную таблицу 3.16.

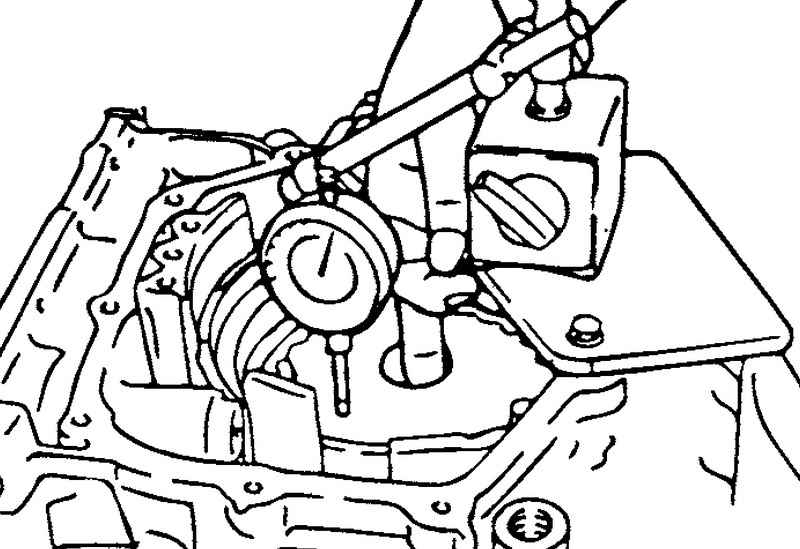

Рис. 3.63. Измерение осевого зазора тормоза первой передачи

Переверните коробку передач задней частью вверх и установите индикатор часового типа (рис. 3.63).

Перемещая специальное приспособление вверх и вниз, измерьте осевой зазор.

Номинальное значение: 1,35–1,81 мм.

Если осевой зазор не соответствует номинальному значению, то отрегулируйте его, подобрав новый нажимной диск, толщина которого соответствует указанному диапазону значений.

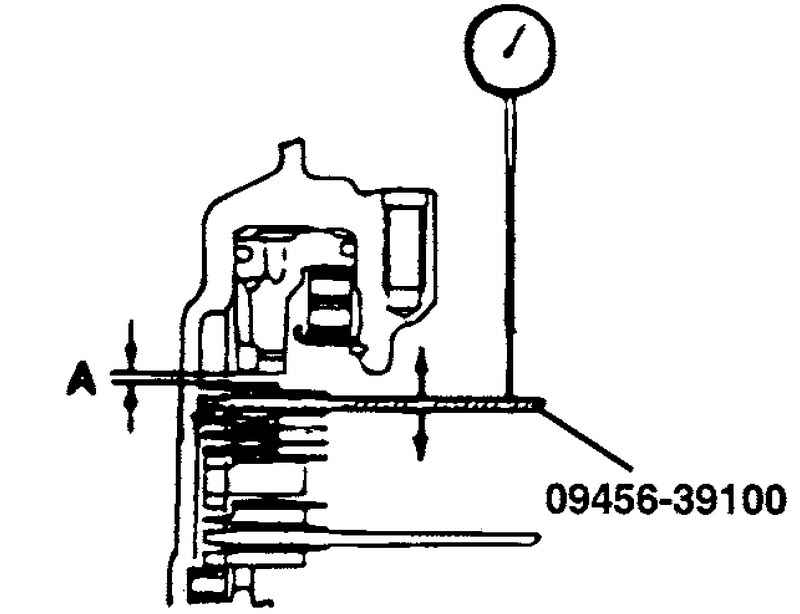

Рис. 3.64. Осевой зазор тормоза первой передачи

Толщина нового нажимного диска = (измеренный зазор «А») + (толщина специального приспособления) – (номинальное значение осевого зазора) (рис. 3.64).

Смотрите справочную таблицу 3.15.

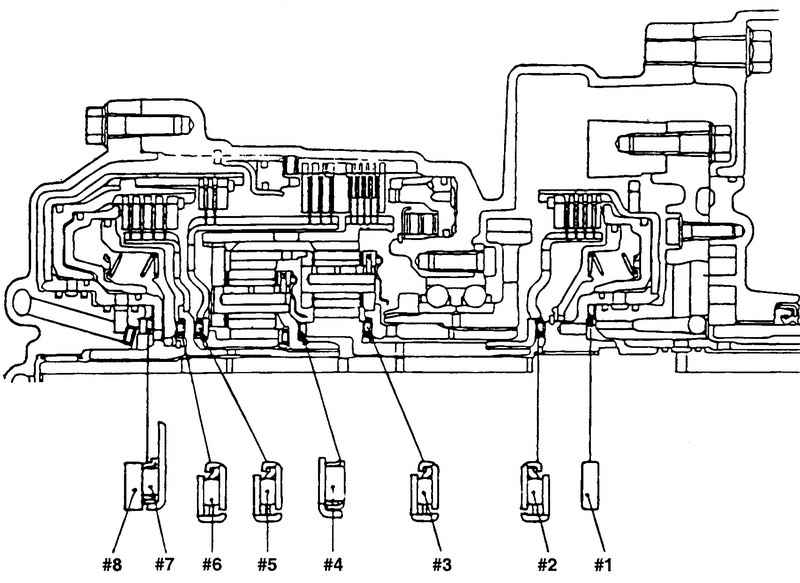

Рис. 3.65. Идентификация упорных подшипников

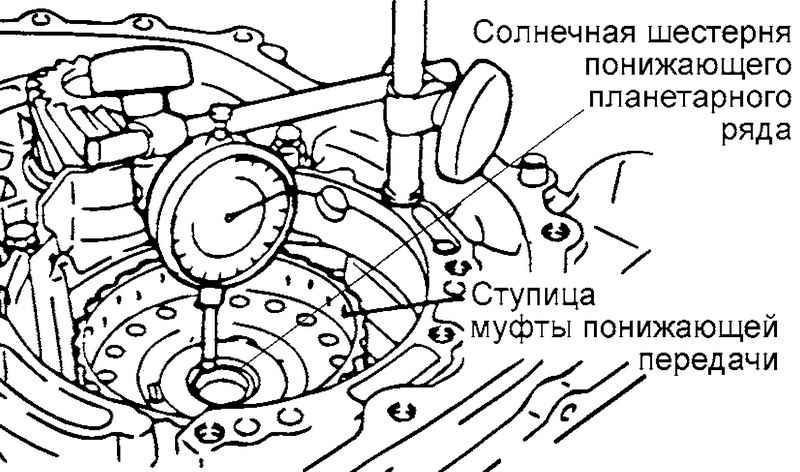

Рис. 3.66. Измерение осевого зазора солнечной шестерни понижающего планетарного ряда

Установите снятую ранее оригинальную обойму упорного подшипника №8, затем установите заднюю крышку картера КПП. Измерьте осевой зазор солнечной шестерни понижающего планетарного ряда (рис. 3.66).

Если осевой зазор не соответствует номинальному значению, то отрегулируйте его, подобрав по приведенной таблице новую обойму упорного подшипника #8 соответствующей толщины.

Номинальное значение: 0,25–0,45 мм.

ПРИМЕЧАНИЕ Для упрощения измерений осевого зазора солнечной шестерни понижающего планетарного ряда установите ступицу муфты понижающей передачи.

Положите кусок мягкого припоя (длиной примерно 10 мм и диаметром примерно 3 мм) на картер гидротрансформатора.

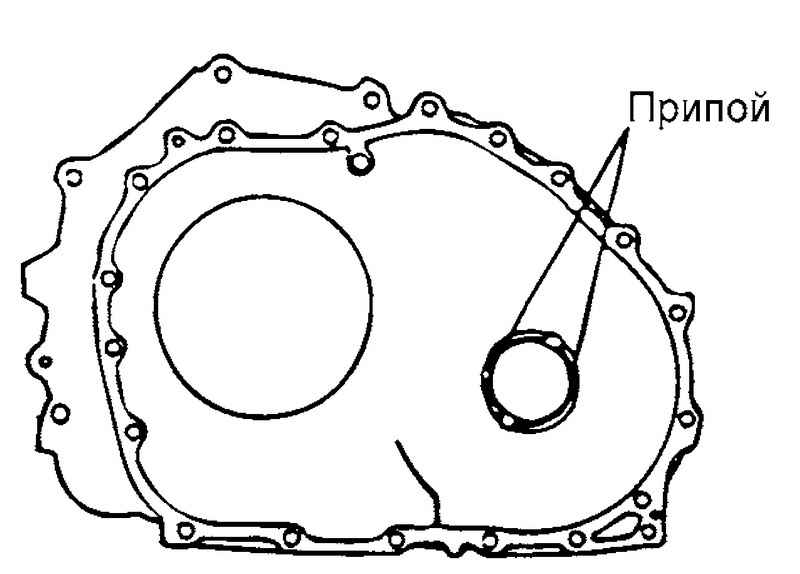

Рис. 3.67. Извлечение припоя

Установите картер гидротрансформатора на картер КПП без использования герметика. Затяните болты крепления номинальным моментом. Ослабьте болты крепления и извлеките припой (рис. 3.67).

Рис. 3.68. Измерение толщины деформированного куска припоя

С помощью микрометра измерьте толщину «Т» деформированного куска припоя. Для создания номинального предварительного натяга подберите проставку, толщина которой соответствует указанному диапазону значений (рис. 3.68).

Номинальное значение: 0,045–0,105 мм.

Толщина проставки = (толщина припоя «Т») + (номинальное значение предварительного натяга)
