4.2.1. Снятие и установка передней амортизаторной стойки

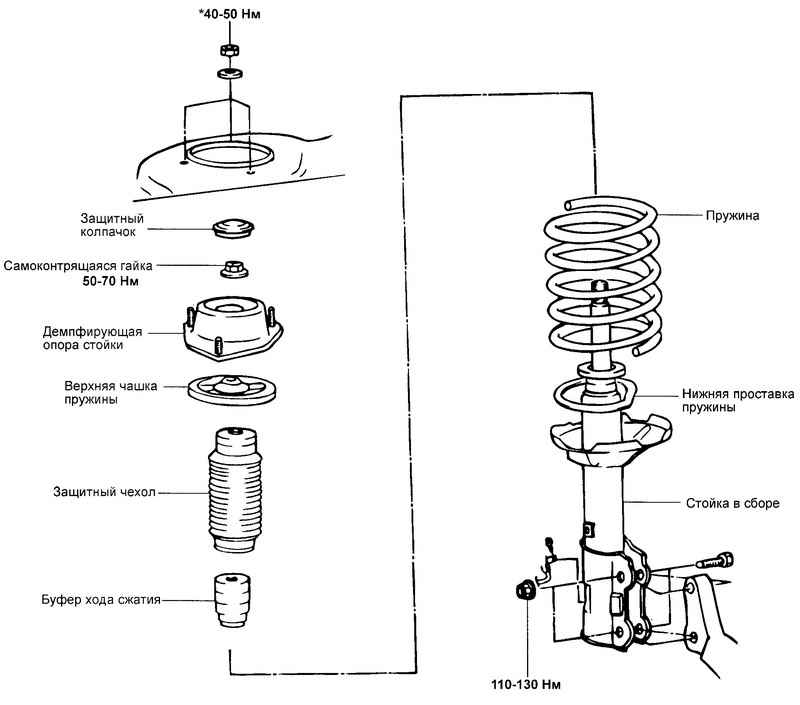

Рис. 4.15. Передняя стойка в сборе

Снимите переднее колесо.

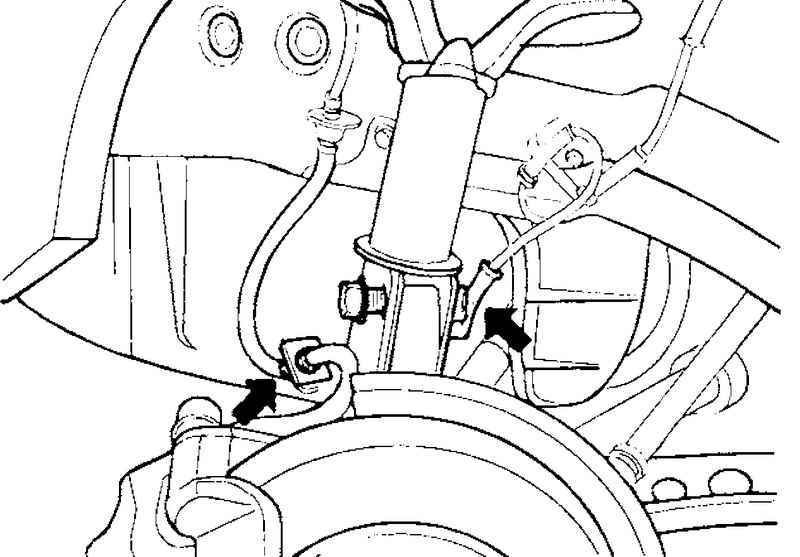

Рис. 4.16. Кронштейн тормозного шланга

Отсоедините кронштейн тормозного шланга от передней стойки в сборе на моделях с ABS снимите датчик частоты вращения колеса с поворотного кулака и отсоедините провод датчика от передней стойки (рис. 4.16).

ПРИМЕЧАНИЕ Не прилагайте значительных усилий при отсоединении деталей.

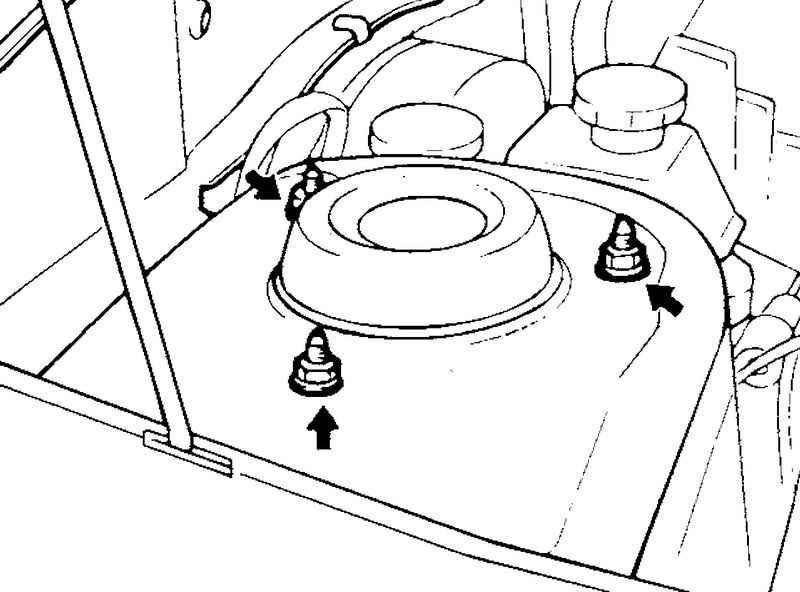

Рис. 4.17. Гайки крепления демпфирующей опоры передней стойки

Отверните три гайки крепления демпфирующей опоры передней стойки (верхние) (рис. 4.17).

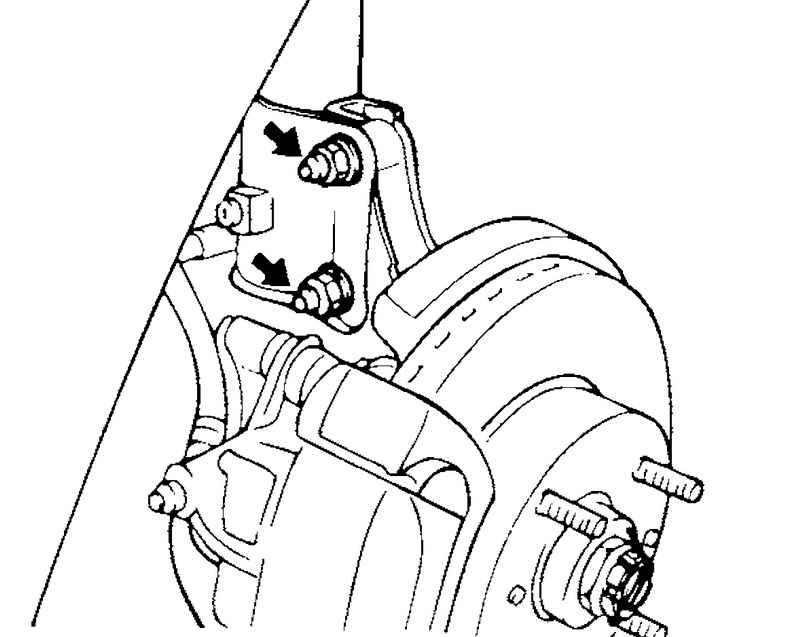

Рис. 4.18. Болты крепления передней стойки к поворотному кулаку

Отверните болты крепления передней стойки к поворотному кулаку (нижние) и снимите стойку в сборе (рис. 4.18).

Перед установкой передней стойки в сборе убедитесь в чистоте поверхностей соединения деталей.

Затяните крепление указанных ниже деталей следующими номинальными моментами.

Подсоедините кронштейн тормозного шланга к передней стойке на моделях с ABS установите датчик частоты вращения колеса на поворотный кулак и подсоедините провод датчика к передней стойке.
