6.1.12. Снятие, проверка и установка задних барабанных тормозов

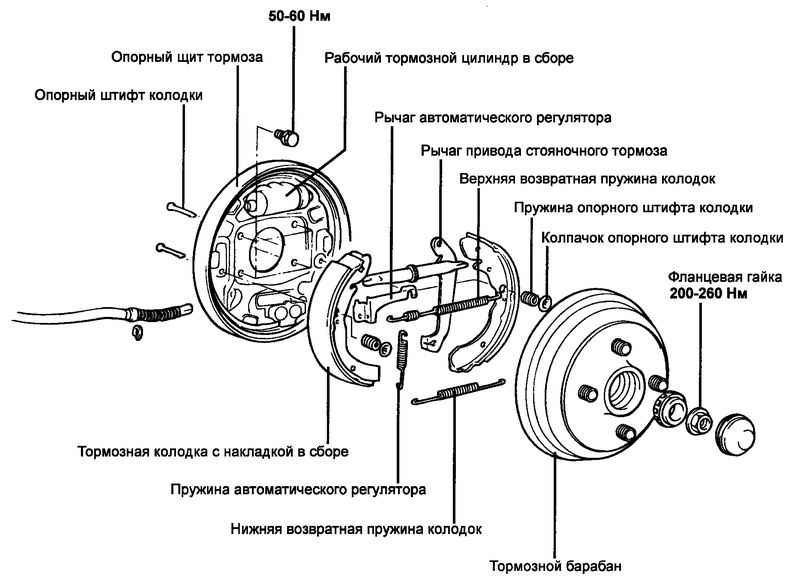

Задние барабанные тормоза
Рис. 6.42. Задние барабанные тормоза



Снятие
Снимите заднее колесо.

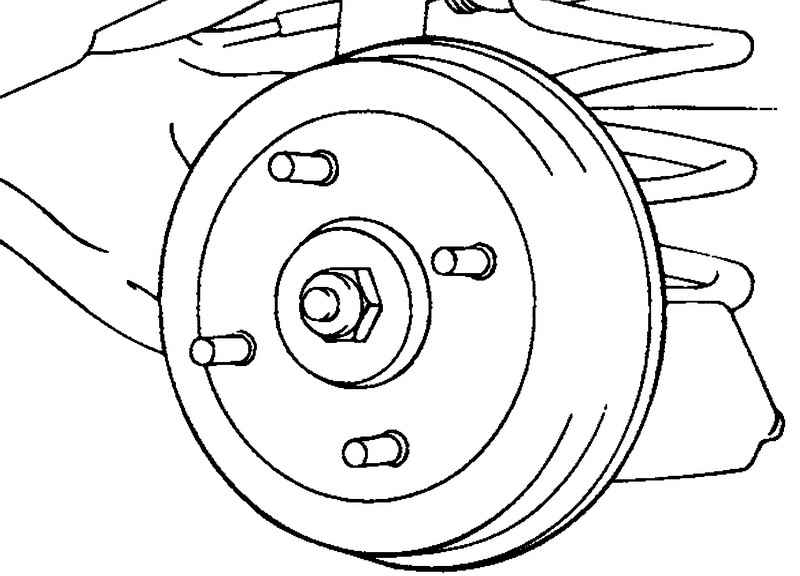

Ступица заднего колеса
Рис. 6.43. Ступица заднего колеса


Отверните гайку крепления и снимите ступицу вместе с тормозным барабаном (рис. 6.43).
Снимите нижнюю возвратную пружину и пружины фиксации колодок.

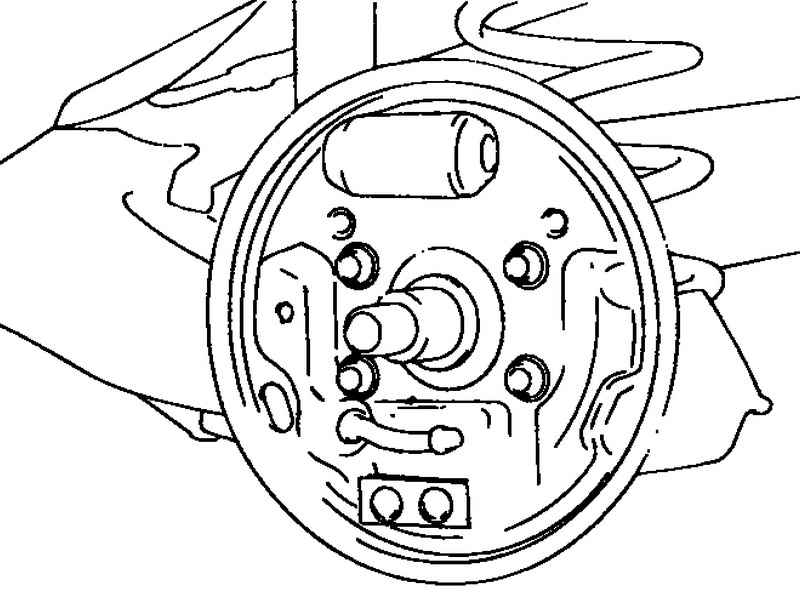

Тормозные колодки и регулятор в сборе
Рис. 6.44. Тормозные колодки и регулятор в сборе


Снимите тормозные колодки и регулятор в сборе (рис. 6.44).

Проверка

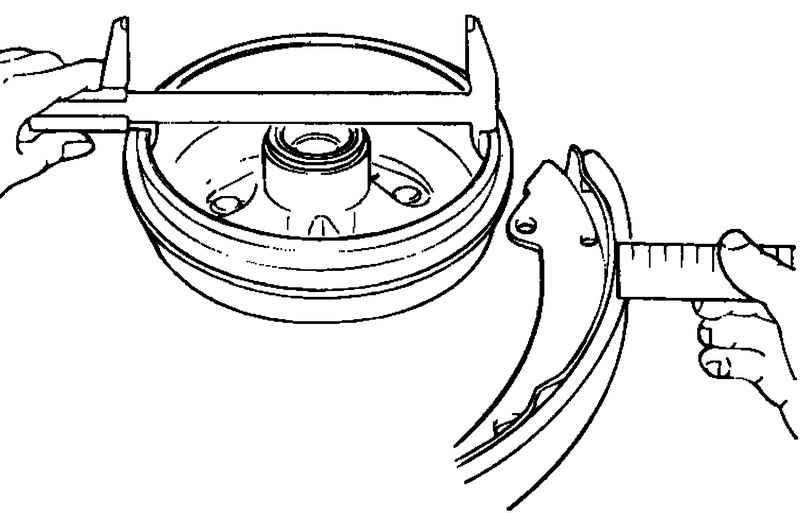

Измерение толщины тормозных колодок
Рис. 6.45. Измерение толщины тормозных колодок


Измерьте толщину тормозных колодок (рис. 6.45).
Номинальная толщина колодки: 5,14 мм.
Предельная толщина колодки: 1,5 мм.

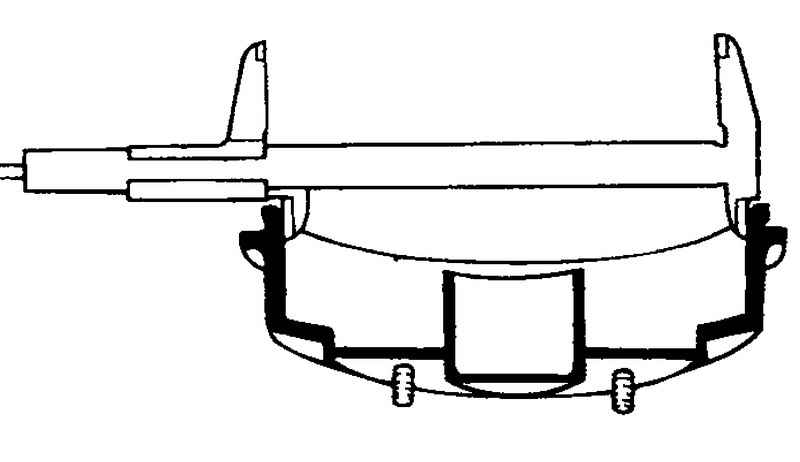

Измерение внутреннего диаметра тормозного барабана
Рис. 6.46. Измерение внутреннего диаметра тормозного барабана


Измерьте внутренний диаметр тормозного барабана (рис. 6.46).
Проверьте биение тормозного барабана.

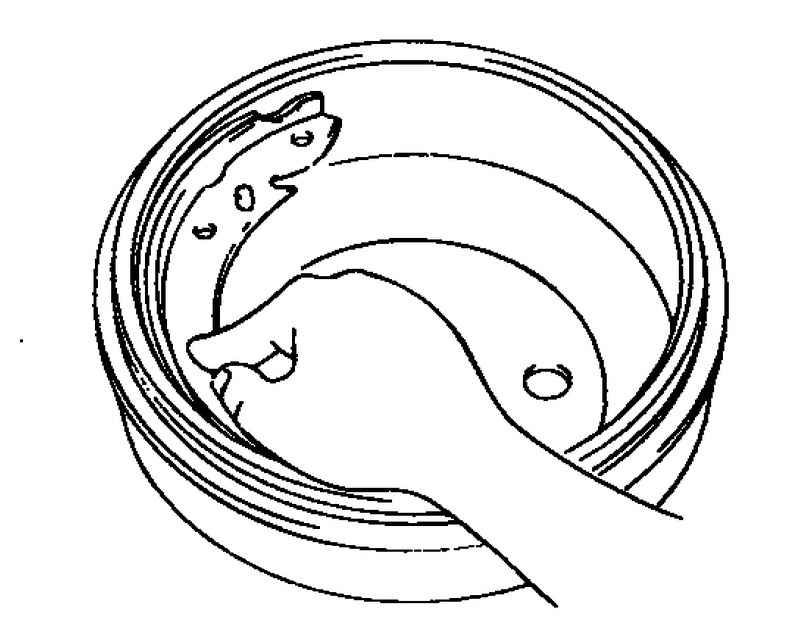

Проверка полноты прилегания тормозных колодок и барабана
Рис. 6.47. Проверка полноты прилегания тормозных колодок и барабана


Проверьте полноту контакта колодки и тормозного барабана (рис. 6.47).

Внутренний диаметр и предельное биение тормозного барабана

Установка

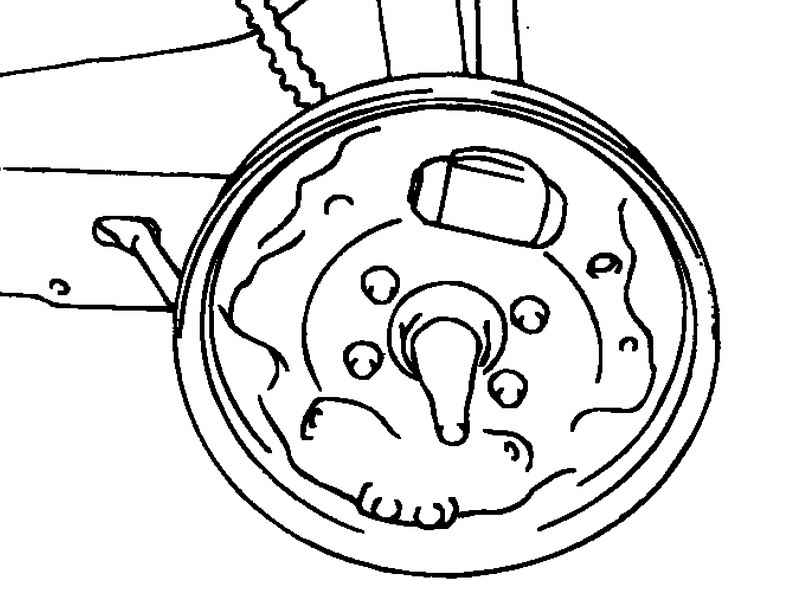

Места нанесения смазки
Рис. 6.48. Места нанесения смазки


Нанесите специальную смазку на места, указанные на рисунке (рис. 6.48).

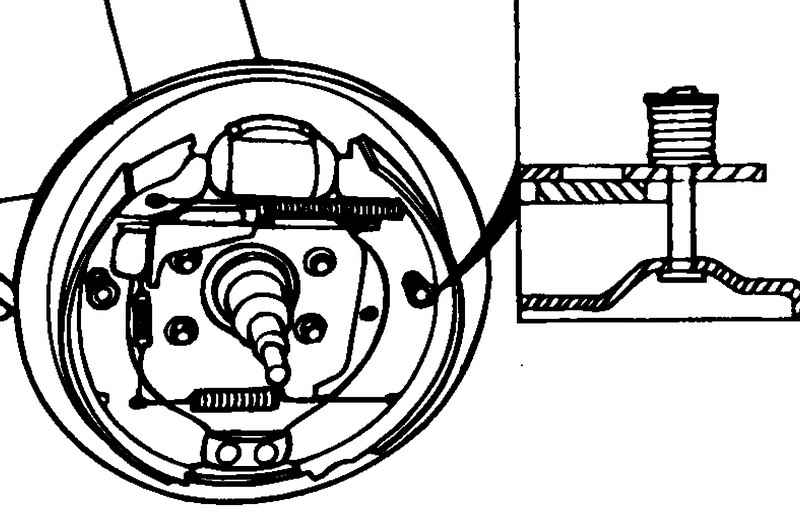

Схема установки пружины фиксации
Рис. 6.49. Схема установки пружины фиксации


Установите палец и пружину фиксации тормозной колодки (рис. 6.49).

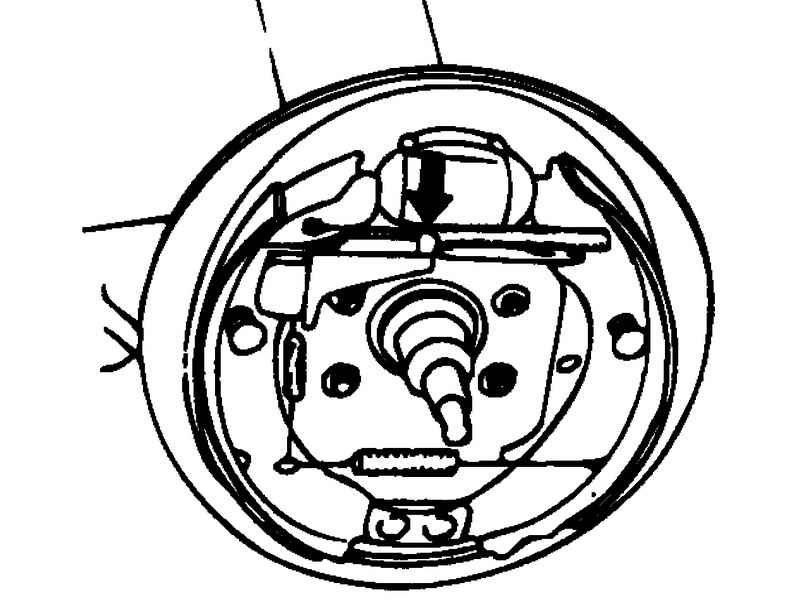

Установка верхней возвратной пружины
Рис. 6.50. Установка верхней возвратной пружины


Нажмите на тягу и установите верхнюю возвратную пружину (рис. 6.50).
После сборки несколько раз нажмите на рычаг привода стояночного тормоза.
