6.1.13. Замена рабочего тормозного цилиндра

Снимите тормозные колодки.
Отсоедините от цилиндра тормозную трубку.

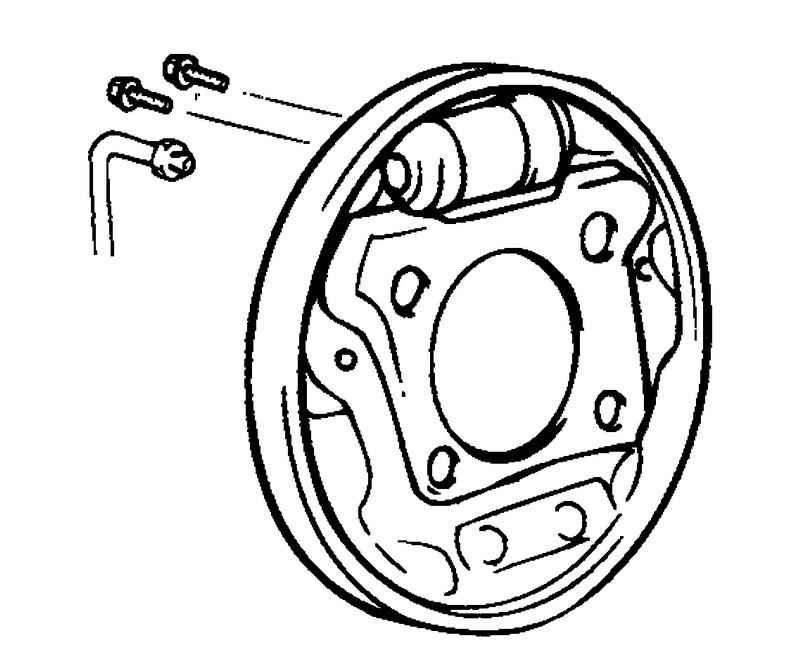

Болты крепления колесного тормозного цилиндра
Рис. 6.51. Болты крепления колесного тормозного цилиндра


Отверните два болта крепления и снимите колесный тормозной цилиндр (рис. 6.51).
Снимите манжеты цилиндра.
Снимите крышки поршня и поршень.

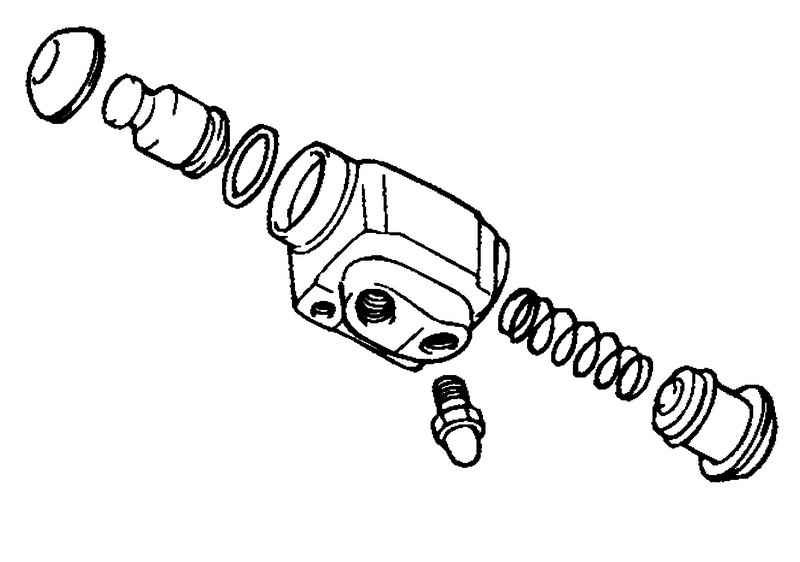

Возвратная пружина
Рис. 6.52. Возвратная пружина


Снимите возвратную пружину (рис. 6.52).

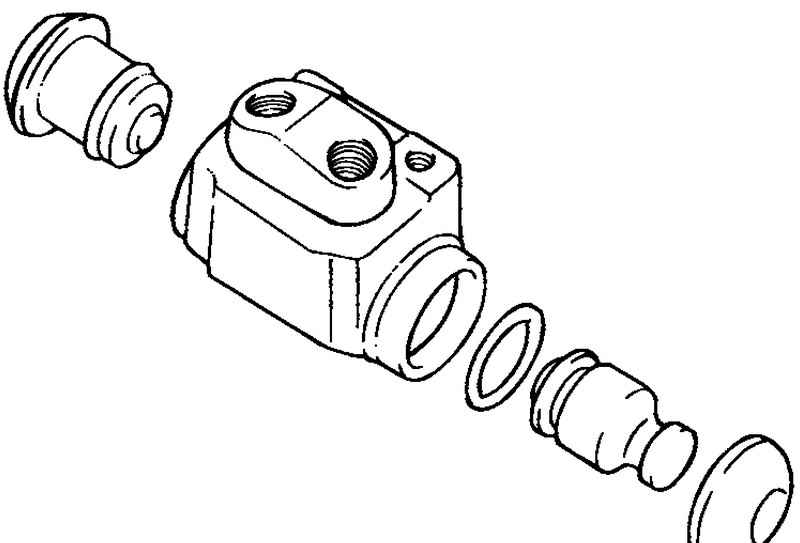

Компоненты колесного тормозного цилиндра
Рис. 6.53. Компоненты колесного тормозного цилиндра


Перед сборкой колесного тормозного цилиндра проверьте детали, перечисленные ниже (рис. 6.53).
Цилиндр и поршень – на отсутствие износа и ржавчины.
Корпус цилиндра – на отсутствие трещин и других повреждений.
Состояние контактной поверхности поршня и тормозных колодок.
Состояние возвратной пружины.
Сборка и установка тормозного колесного цилиндра производятся в обратном порядке.

ПРИМЕЧАНИЕ
Перед сборкой промойте детали изопропиловым спиртом.
Перед установкой смазывайте детали чистой тормозной жидкостью.
Крышки и манжеты поршня повторно не устанавливайте.

ВНИМАНИЕ
Будьте осторожны, не потеряйте стальной шарик дренажного штуцера.
