6.1.17. Снятие и проверка датчиков частоты вращения колеса (ABS)

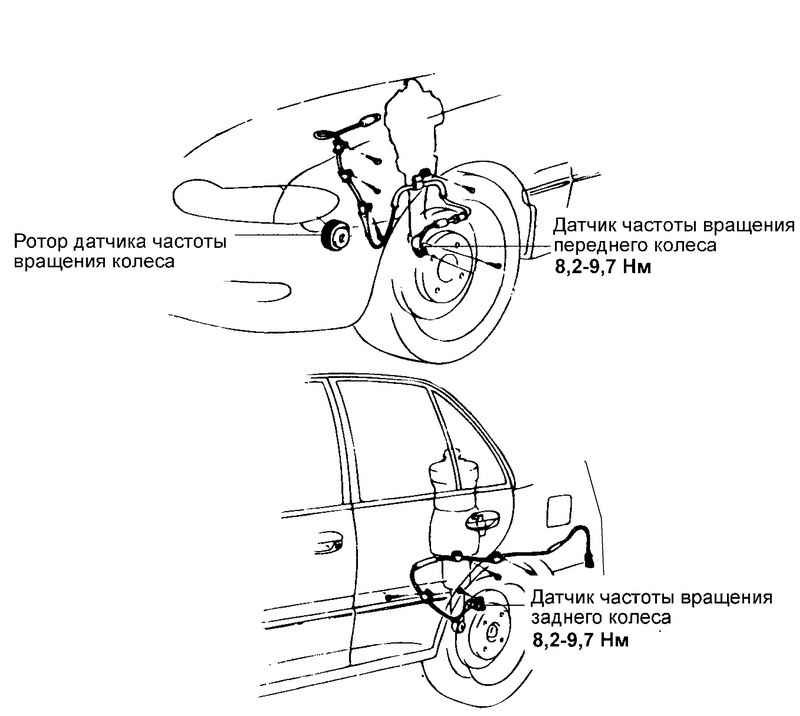

Расположение датчиков частоты вращения колеса ABS
Рис. 6.70. Расположение датчиков частоты вращения колеса ABS



Снятие

Болт крепления датчика
Рис. 6.71. Болт крепления датчика


Отверните болт крепления датчика частоты вращения колеса (рис. 6.71).

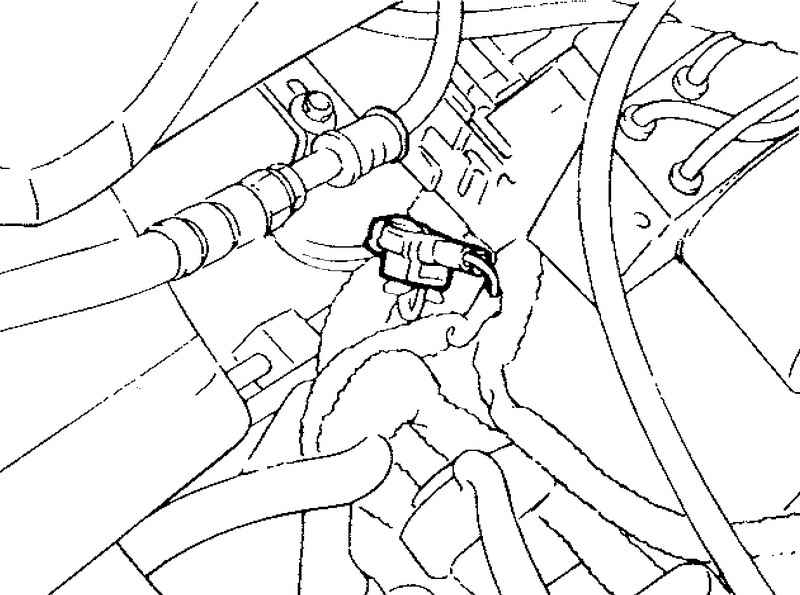

Разъем датчика частоты вращения колеса
Рис. 6.72. Разъем датчика частоты вращения колеса


Отсоедините разъем датчика частоты вращения колеса и снимите датчик (рис. 6.72).

Снятие датчика частоты вращения заднего колеса
Снимите подушку заднего сиденья.

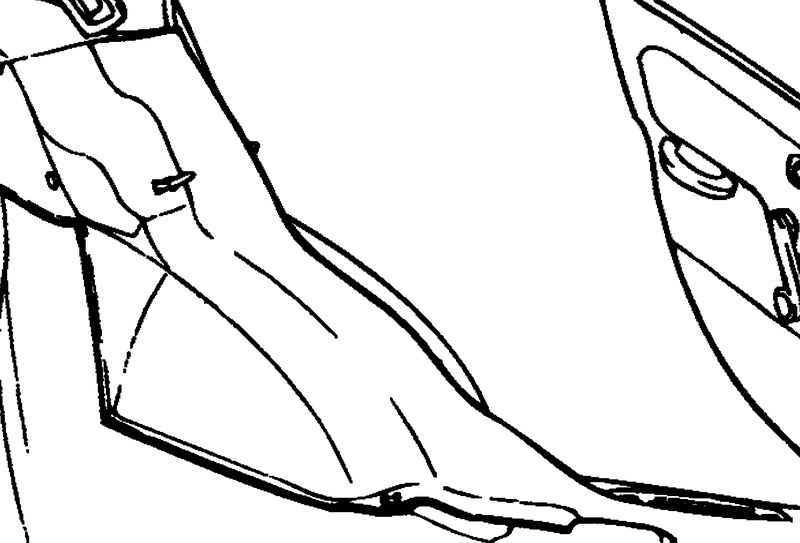

Накладная панель задней стойки
Рис. 6.73. Накладная панель задней стойки


Снимите накладную панель задней стойки (рис. 6.73).
Снимите колесо.

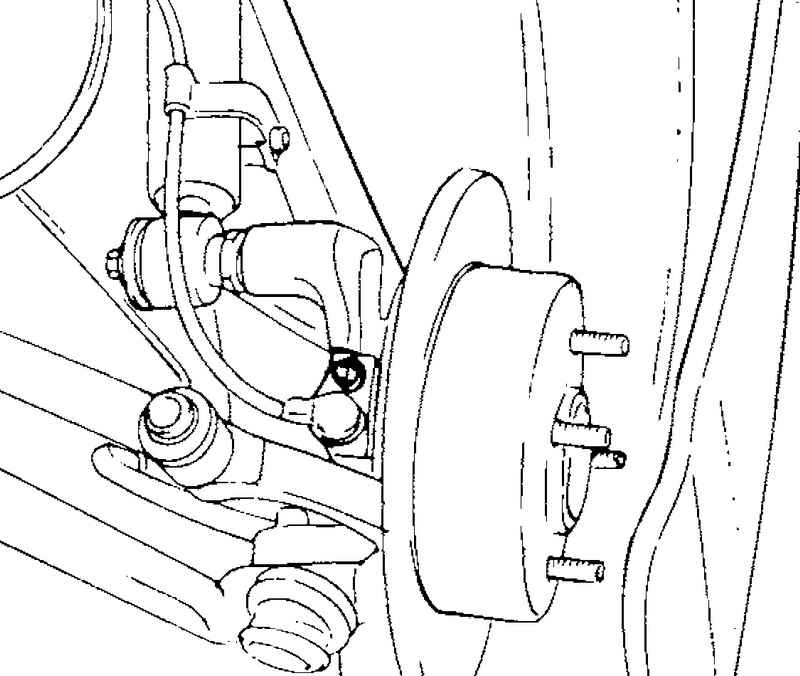

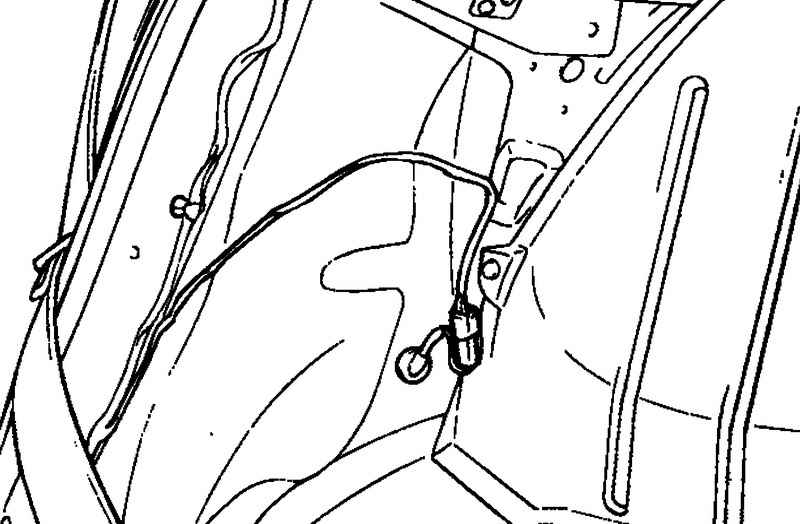

Снятие датчика
Рис. 6.74. Снятие датчика


Отсоедините разъем и снимите датчик (рис. 6.74).

Проверка

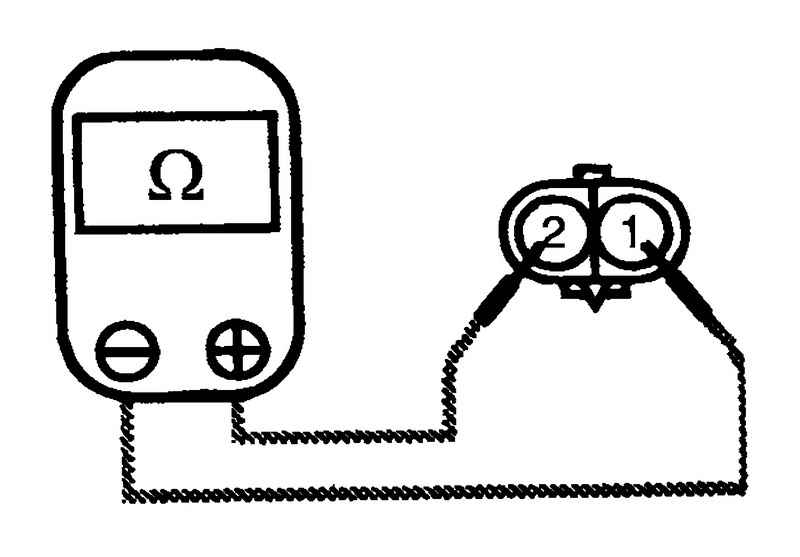

Измерение сопротивления между выводами датчика
Рис. 6.75. Измерение сопротивления между выводами датчика


Измерьте сопротивление между выводами датчика (рис. 6.75).
Номинальное сопротивление:
– датчик частоты вращения переднего колеса – 1275–1495 Ом.
– датчик частоты вращения заднего колеса – 1275–1495 Ом.

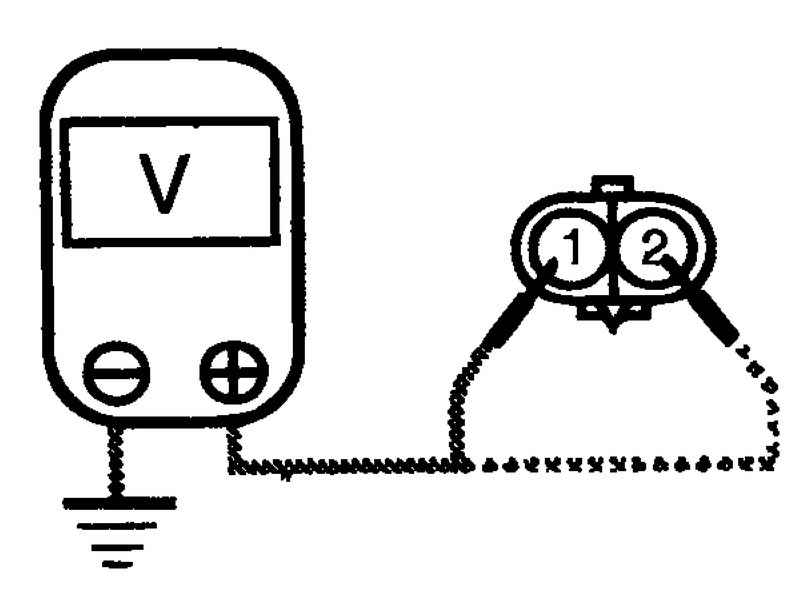

Измерение сопротивления между выводами датчика при вращении колеса
Рис. 6.76. Измерение сопротивления между выводами датчика при вращении колеса


При вращении колеса измерьте напряжение между выводами датчика (рис. 6.76).
Номинальное значение: регистрируется напряжение переменного тока.

ПРИМЕЧАНИЕ
Установите переключатель вольтметра на измерение напряжения переменного тока (AC voltage).
