7.2.1. Общие сведения

Система зарядки состоит из аккумуляторной батареи, генератора со встроенным регулятором напряжения, контрольной лампы разряда аккумуляторной батареи и проводки. В генераторе установлен выпрямительный блок, состоящий из шести диодов (три положительных и три отрицательных), проходя через которые переменное напряжение преобразуется в постоянное. Постоянное напряжение подается на вывод «В» генератора. Кроме того, напряжение зарядки, выдаваемое генератором, регулируется системой поддержания постоянного уровня заряда аккумуляторной батареи.

Генератор

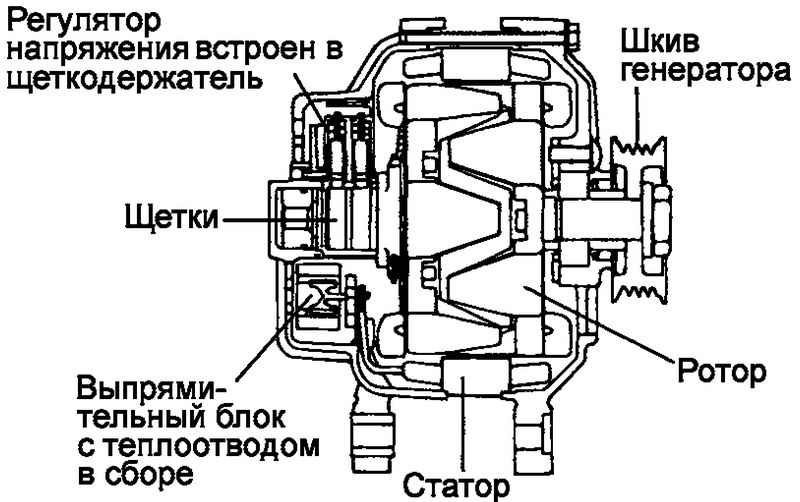

Рис. 7.8. Генератор


Основными компонентами генератора являются ротор, статор, выпрямительный блок, щетки, подшипники и шкив для привода ремнем от коленчатого вала (рис. 7.8).
