7.3.2. Снятие и установка стартера

Отсоедините провод от отрицательной (–) клеммы аккумуляторной батареи.

Снимите трос привода спидометра и трос переключения передач.

Отсоедините разъем жгута проводов стартера и провод вывода стартера.

Снимите стартер в сборе.

Установка производится в порядке, обратном снятию.

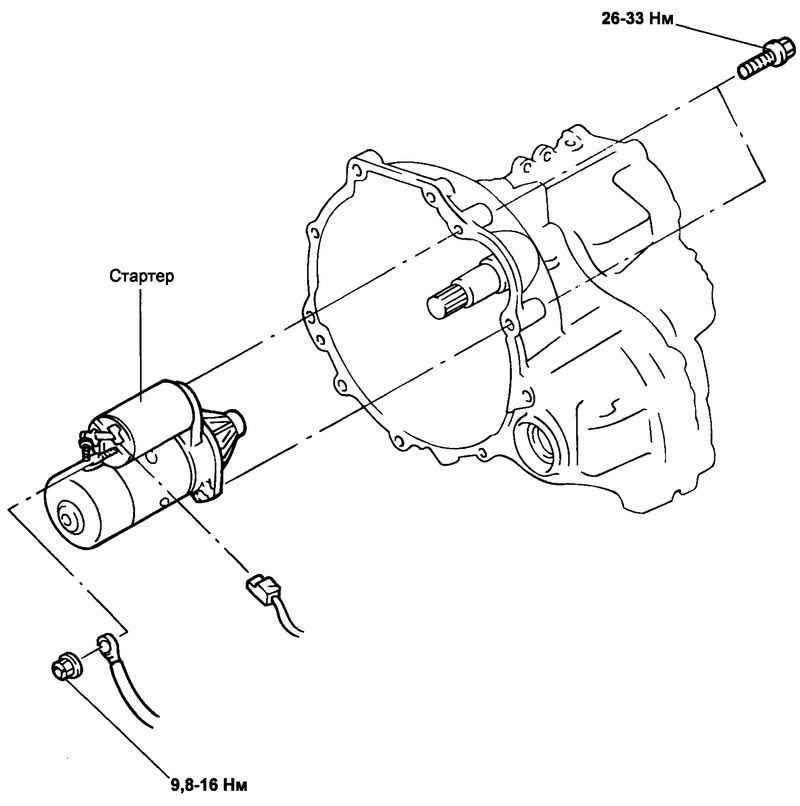

Рис. 7.54. Крепление стартера

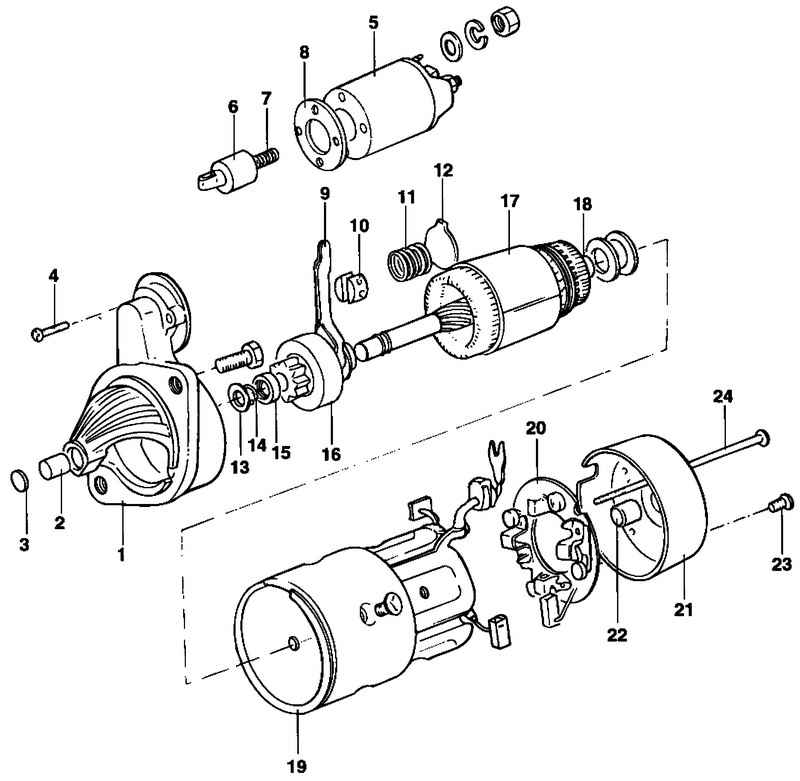

Рис. 7.55. Компоненты стартера: 1 – передний кронштейн; 2 – передняя втулка; 3 – крышка; 4 – винт; 5 – тяговое реле; 6 – якорь тягового реле; 7 – пружина; 8 – регулировочная прокладка; 9 – рычаг; 10 – держатель; 11 – пружина; 12 – прокладка; 13 – шайба; 14 – стопорное кольцо; 15 – ограничительное кольцо; 16 – обгонная муфта; 17 – якорь стартера; 18 – шайба; 19 – полюс с обмоткой статора в сборе; 20 – щеткодержатель в сборе; 21 – задняя крышка; 22 – задняя втулка; 23 – винт; 24 – болт
