7.3.6. Проверка возврата якоря тягового реле

Отсоедините провод обмотки статора от вывода «М» тягового реле.

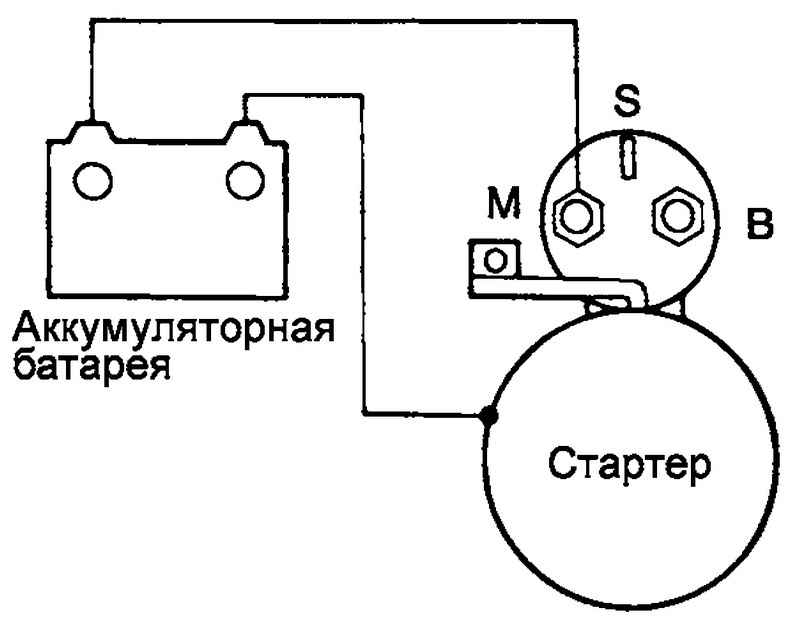

Рис. 7.60. Схема проверки возврата якоря тягового реле

Подсоедините провода от клемм 12 В аккумуляторной батареи к выводу «М» и корпусу стартера (рис. 7.60).

ВНИМАНИЕ Данную проверку необходимо производить быстро, не более 10 с, для предотвращения перегорания обмотки стартера.

Выдвиньте рукой ведущую шестерню и отпустите. Если ведущая шестерня сразу же возвращается в исходное положение, значит тяговое реле исправно. Если нет, то замените тяговое реле.
