8.2.3. Снятие и установка двери задка

Снятие

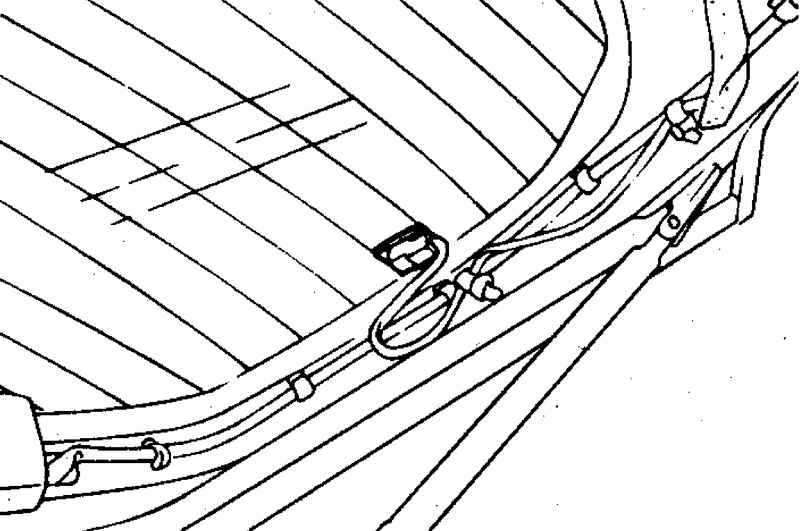

Рис. 8.4. Разъем проводов элемента обогрева заднего стекла

Отсоедините разъем проводов элемента обогрева заднего стекла (рис. 8.4).

Снимите облицовку двери задка.

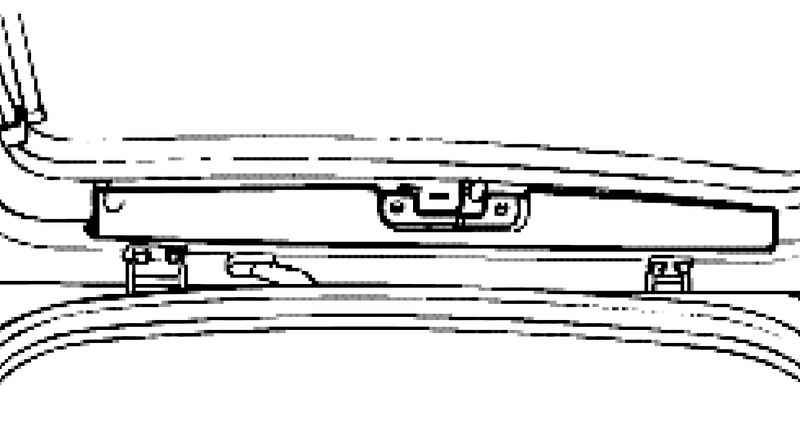

Рис. 8.5. Снятие дополнительного стоп-сигнала

Снимите дополнительный стоп-сигнал (рис. 8.5).

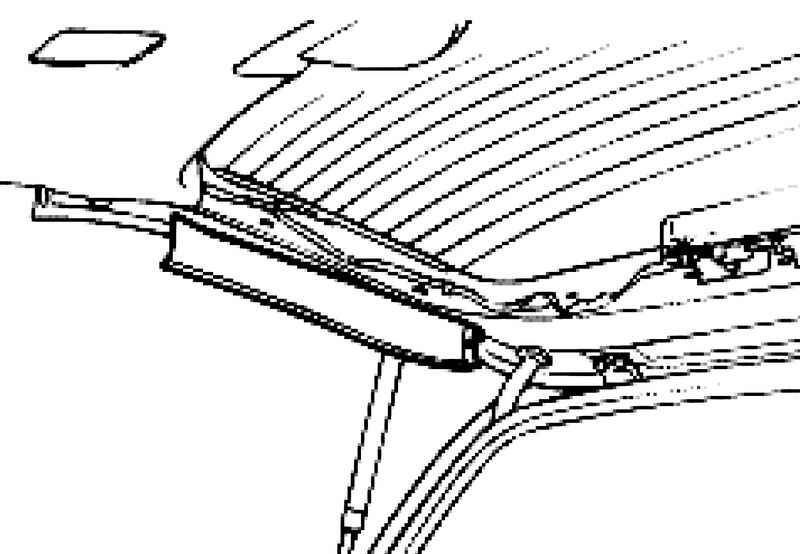

Рис. 8.6. Снятие верхней декоративной накладки

Снимите верхнюю накладку из рамки задней двери (рис. 8.6).

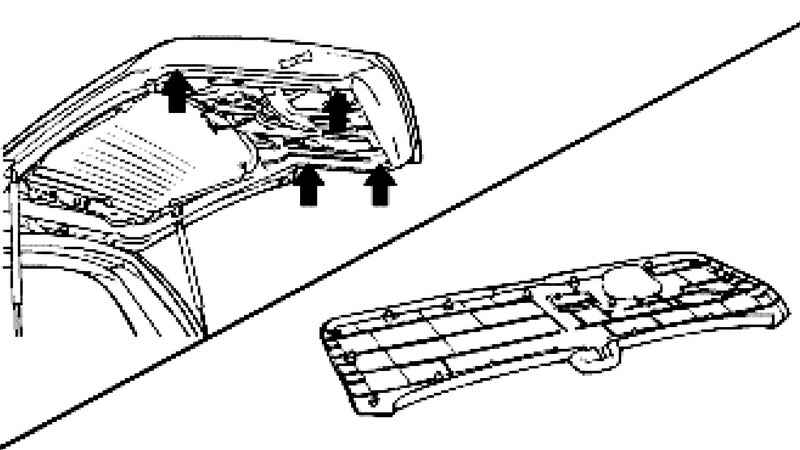

Рис. 8.7. Снятие панели отделки двери задка

Открутите четыре самонарезающихся винта и снимите панель отделки двери задка (рис. 8.7).

Рис. 8.8. Снятие боковой панели отделки двери задка

Снимите боковую декоративную панель отделки двери задка (рис. 8.8).

Открутите четыре гайки и снимите декоративную накладку двери задка.

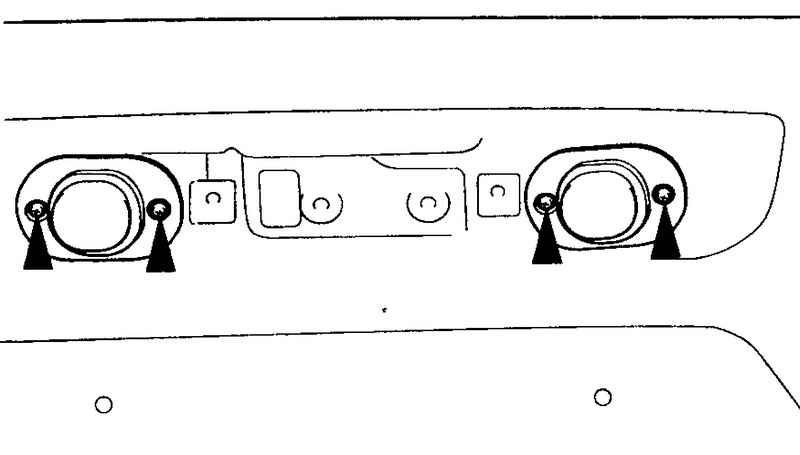

Рис. 8.9. Снятие фонарей освещения номерного знака

Отвинтите четыре винта и снимите фонари освещения номерного знака (рис. 8.9).

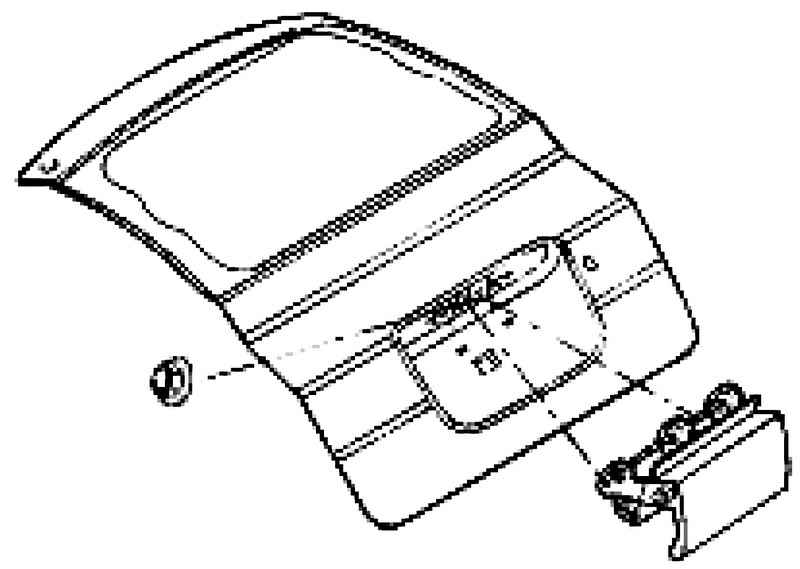

Рис. 8.10. Снятие центральной консоли двери задка

После удаления монтажных гаек (2EA) отсоедините стержень и снимите центральную консоль двери задка (рис. 8.10).

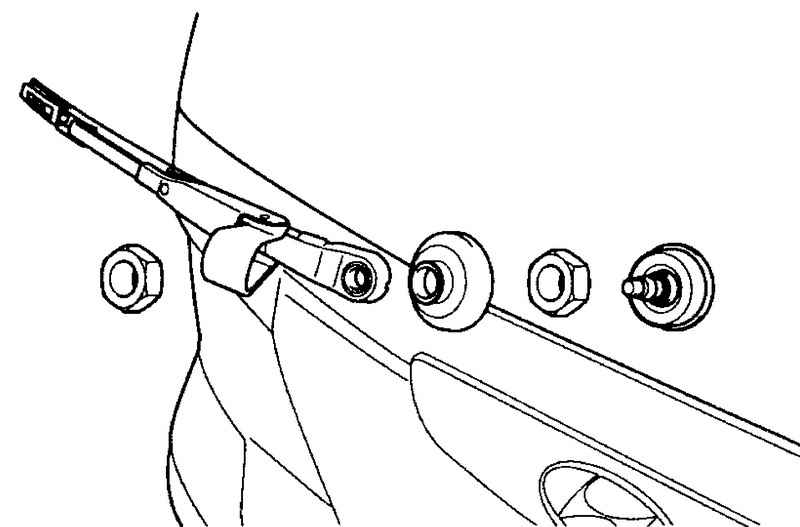

Рис. 8.11. Снятие очистителя заднего стекла

Снимите цилиндр замка, вывернув монтажный болт, и снимите очиститель заднего стекла (рис. 8.11).

Отсоедините разъем электропитания электродвигателя очитстителя заднего стекла.

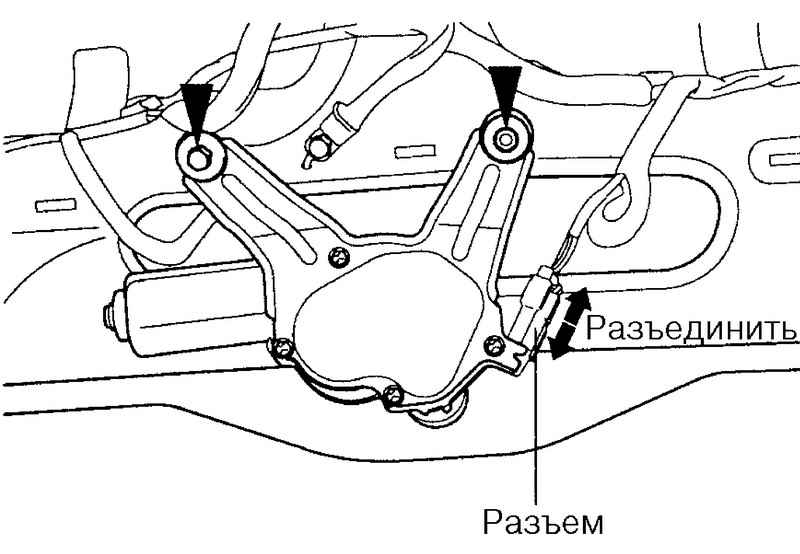

Рис. 8.12. Снятие электродвигателя очистителя заднего стекла

Снимите электродвигатель очистителя заднего стекла после удаления монтажной гайки (рис. 8.12).

Снимите исполнительные механизмы рычагов задней двери, отсоедините разъемы и снимите рычаги.

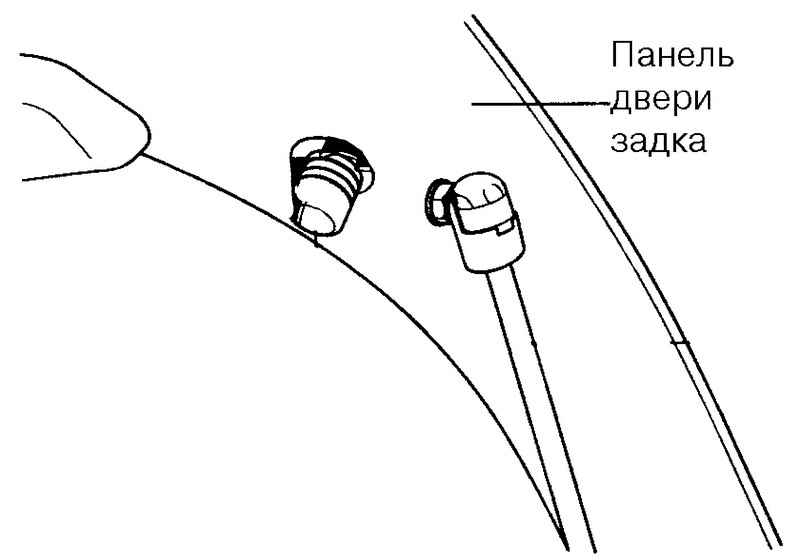

Рис. 8.13. Рычаг двери задка

Снимите фиксатор двери задка.

Выньте подъемное приспособление задней двери из шарового шарнира.

Снимите дверь задка после удаления монтажных болтов шарнира задней двери.

Установка

Установка производится в порядке, обратном снятию.
