8.3.12. Преднатяжитель ремней безопасности (газогенератор)

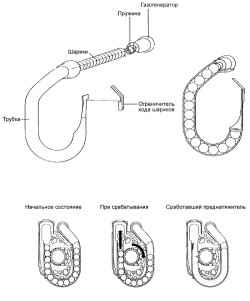

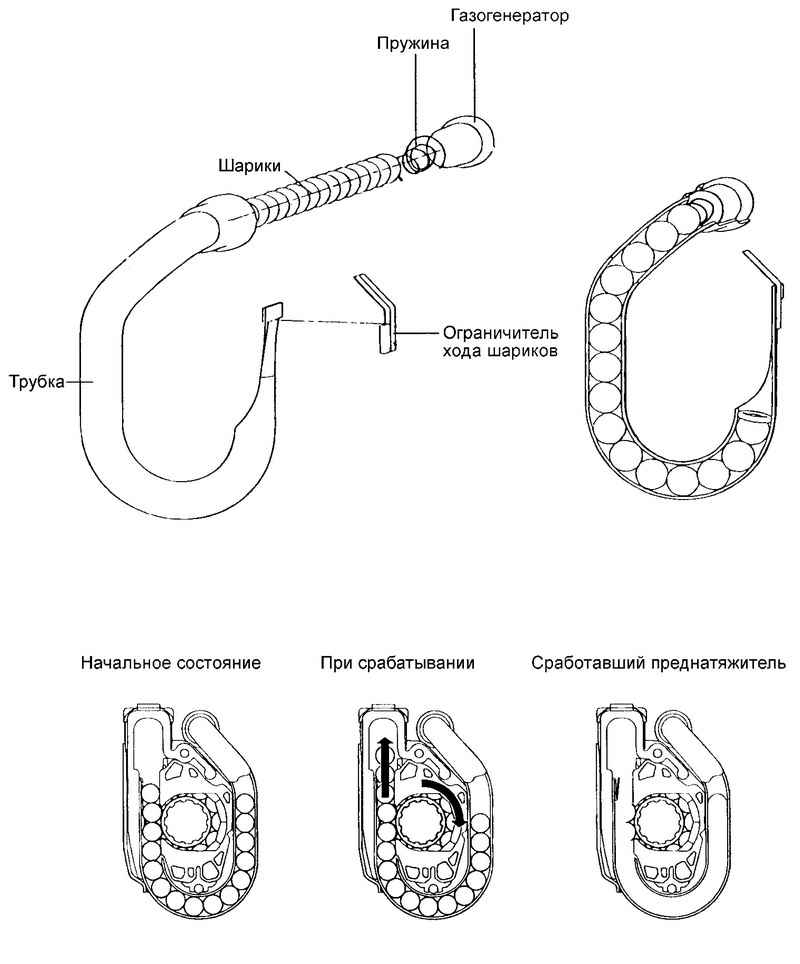

Рис. 8.52. Преднатяжитель ремней безопасности

При лобовом ударе под определенным углом в случае столкновения автомобиля замыкается электрическая цепь управления газогенератором в электронном блоке управления SRS, которая воспламеняет электрозапал газогенератора.

Производимый газогенератором газ вызывет премещение поршня в корпусе впускного коллектора преднатяжителя (цилиндре), который воздействует на храповик (rack gear).

Храповик приводит во вращение шестерню поршня, а ведущая шестерня – планетарные шестерни (planet gears).

Наконец, полотно ремня безопасности втягивается (натягивается) вращением инерционной катушки. Таким образом преднатяжитель ремня безопасности способствует уменьшению вероятности получения травмы водителем (или передним пассажиром) путем натяжения его ремня безопасности. В результате предотвращается возможность перемещения водителя (или переднего пассажира) вперед и его удара об рулевое колесо или панель приборов при столкновении автомобиля.
