8.3.8. Система определения наличия пассажира на переднем сиденье (PPD)

Данная система предназначена для определения наличия пассажира на переднем сиденье. При отсутствии пассажира система предотвращает бесполезное срабатывание подушки безопасности в случае аварии. Основным элементом системы является датчик загрузки.

Порог чувствительности датчика: загружено – больше 15 кг, нет загрузки – 0,6 кг. Характеристики датчика:

– при нагрузке > 15 кг сопротивление < 50 кОм;

– при нагрузке < 0,6 кг сопротивление > 50 кОм.

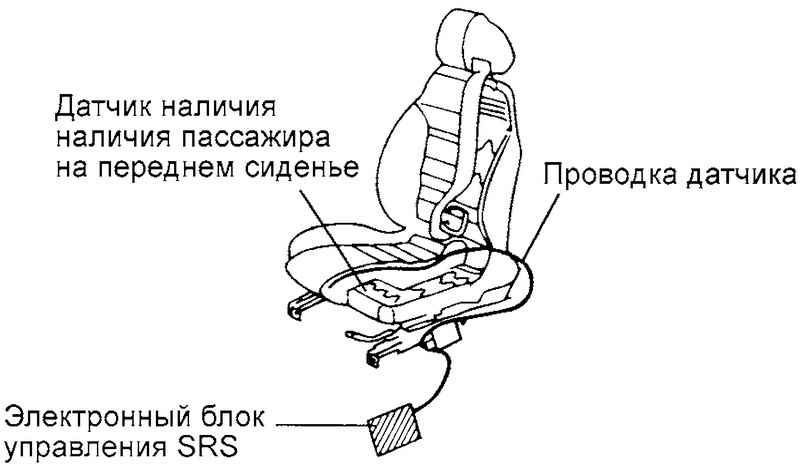

Рис. 8.45. Система определения наличия пассажира на переднем сиденье (PPD)
