8.4.5. Снятие и установка обмотки электромагнитной муфты компрессора

Снимите ступицу муфты и шкив.

Установите в расточку компрессора приспособление для защиты вала.

Установите шкив на вал компрессора. Установите торец болта съемника в вогнутую центральную часть приспособления для защиты вала, заведите захваты съемника под обойму обмотки.

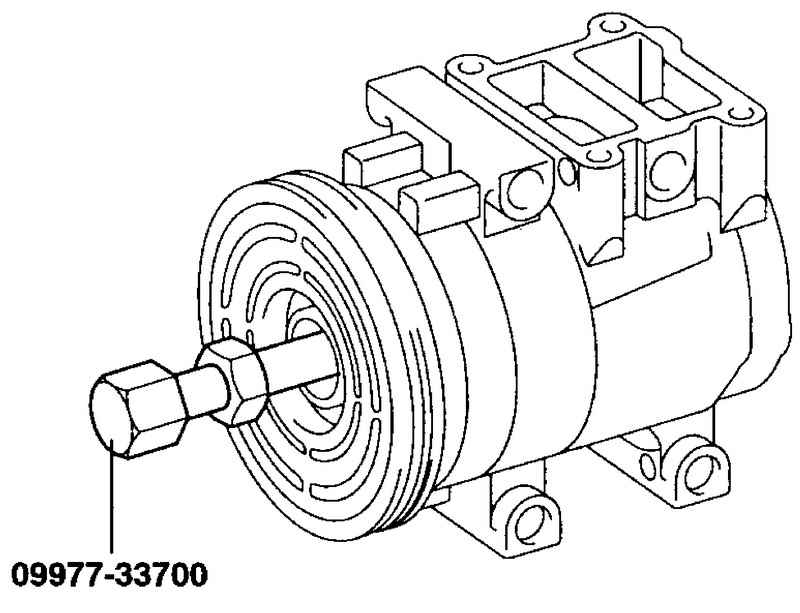

Рис. 8.75. Спрессовка обмотки

Вращением болта съемника спрессуйте обмотку (рис. 8.75).

Очистите посадочную поверхность обоймы обмотки.

Установите компрессор в вертикальное положение и установите обмотку на переднюю головку компрессора.

Проверьте правильность положения разъема обмотки муфты.

Установите приспособление для сжатия на носок компрессора и в центр обмотки.

Установите два 8-дюймовых захвата на компрессор и приспособление для сжатия. Лапки захватов должны быть глубоко заведены за переднюю посадочную часть компрессора, а болт должен располагаться в центре приспособления для обжатия.

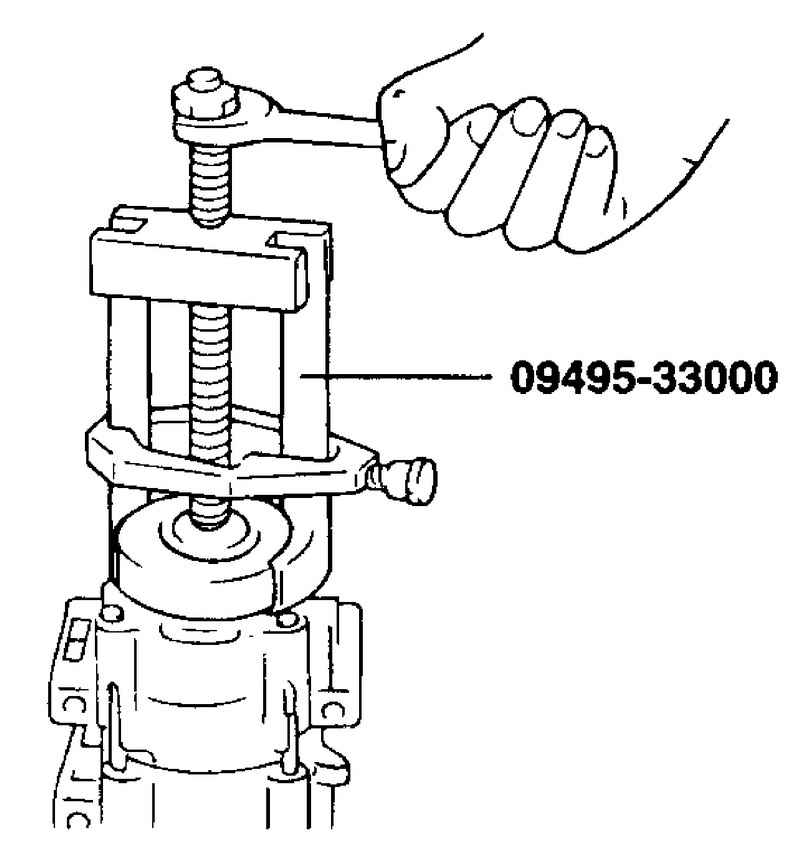

Рис. 8.76. Болт для напрессовки обмотки

Вращая болт ключом, надежно напрессуйте обмотку на переднюю головку компрессора (рис. 8.76).

Установите шкив и ступицу муфты на компрессор.
