8.4.6. Снятие и установка сальника вала компрессора

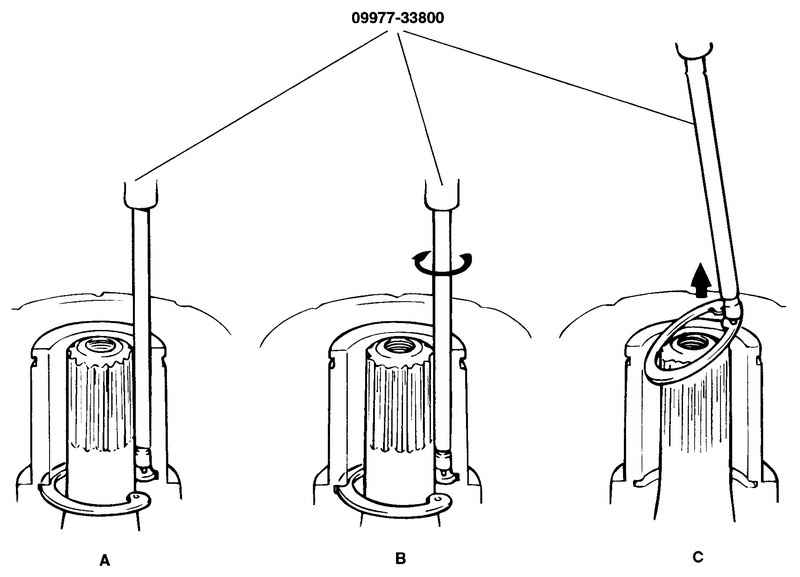

Рис. 8.77. Снятие стопорного кольца сальника вала

Для замены сальника вала компрессора снимите компрессор с автомобиля и слейте хладагент.

Снимите с компрессора ступицу муфты.

Заостренным предметом извлеките фетровый уплотнитель из носка компрессора.

Тщательно удалите посторонние частицы из полости носка компрессора, продув ее сжатым воздухом под низким давлением. Затем неворсистой тканью тщательно очистите внутреннюю и наружную поверхность носка компрессора от масла и грязи.

С помощью съемника извлеките из носка компрессора стопорное кольцо сальника вала.

1. Вставьте конец съемника в одно из отверстий стопорного кольца (вид А).

2. Поверните съемник так, чтобы его конец и отверстие стопорного кольца расположились как можно ближе к валу компрессора (вид В).

3. Снимите стопорное кольцо, быстрым движением потянув за съемник вверх, удерживая его стержень у стенки расточки носка (вид С).

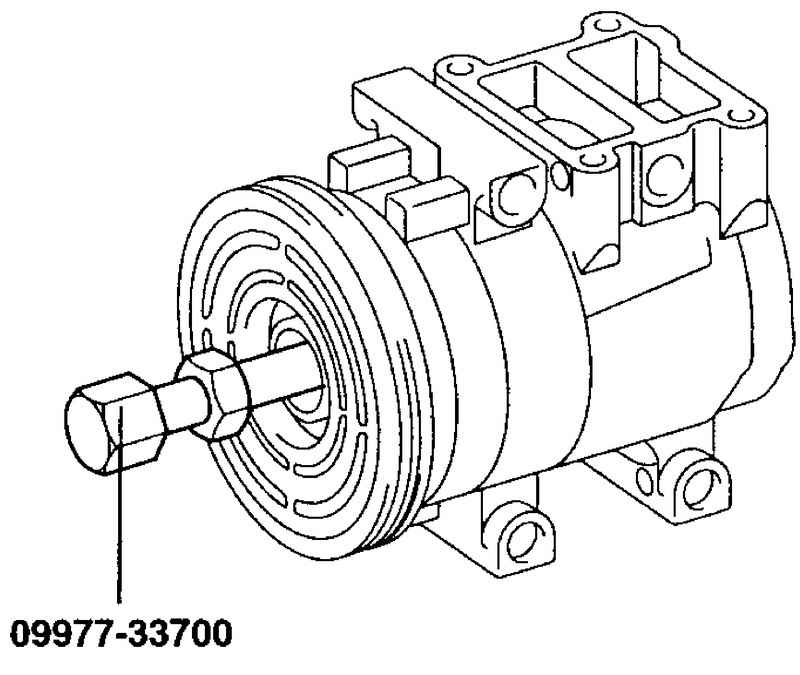

Рис. 8.78. Установка специального приспособления

Установите приспособление для снятия сальника вала (09977-33700) на вал компрессора и сдвиньте его внутрь носка компрессора до касания с сальником вала (рис. 8.78).

Заведите головку приспособления во внутренний диаметр сальника вала. Удерживая шестигранник приспособления, расширьте головку приспособления внутри сальника, вращая рукоятку приспособления по часовой стрелке, затем снимите сальник, потянув за приспособление.

Проверьте защитное кольцо на наличие заусенцев и иных дефектов нового сальника. Поврежденное защитное кольцо не ставьте.

Чистой неворсистой тканью протрите поверхность вала и гнездо под сальник в носке компрессора.

Погрузите защитное кольцо и сальник в чистое компрессорное масло и установите сальник на защитное кольцо рабочей кромкой в сторону большого диаметра защитного кольца.

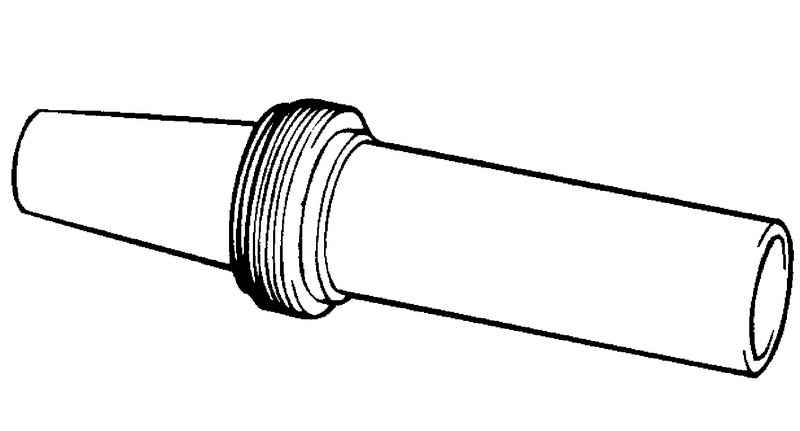

Рис. 8.79. Установка сальника на вал компрессора

Установите защитное кольцо с сальником на конец вала компрессора (рис. 8.79).

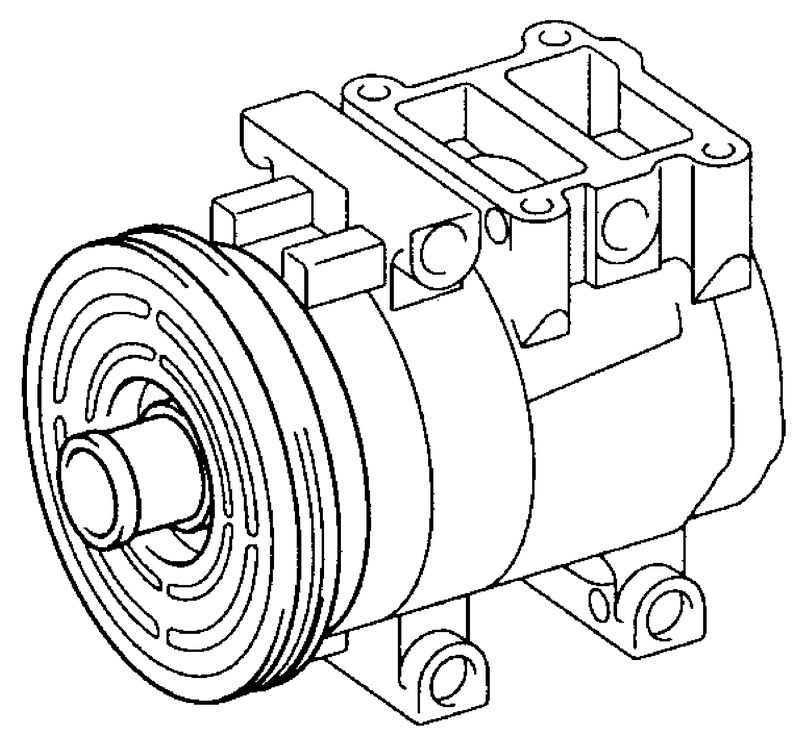

Рис. 8.80. Установка оправки

Установите оправку для запрессовки сальника на торец защитного кольца, затем медленно сдвиньте сальник в защитном кольце до посадки в гнездо (рис. 8.80).

Снимите с компрессора оправку для запрессовки сальника и защитное кольцо.

Установите новое стопорное кольцо сальника в расточку носка компрессора и с помощью съемника заведите его в канавку.

Проверьте герметичность установки сальника, повернув вал на 10 оборотов за ступицу муфты.

Установите в носок компрессора новое фетровое уплотнение.

Установите на компрессор ступицу муфты, как указано выше в данном разделе.
