2.4.1. Снятие, проверка и установка выпускного коллектора и трубы системы выпуска

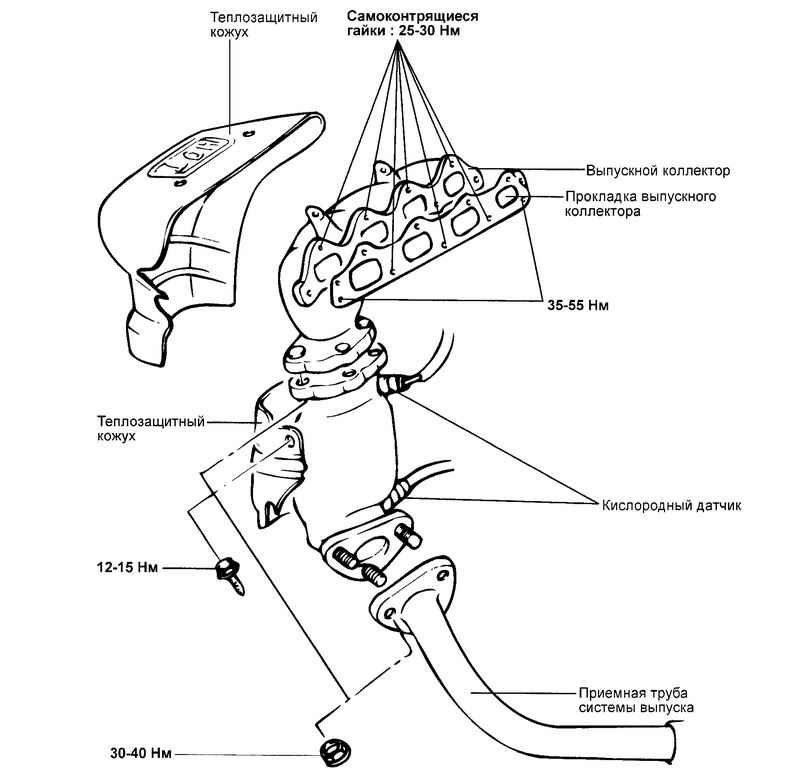

Рис. 2.173. Выпускной коллектор и трубы системы выпуска

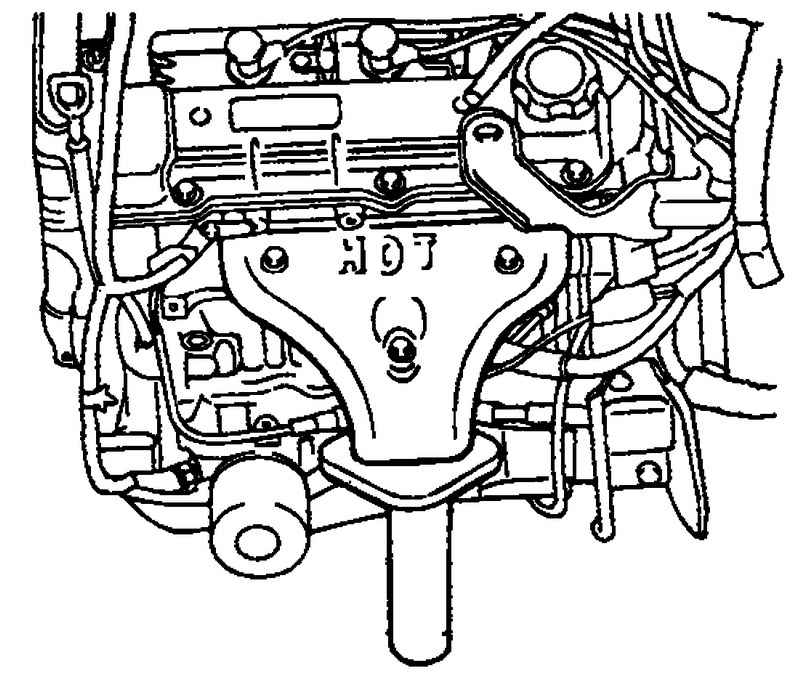

Рис. 2.174. Снятие теплозащитного кожуха

Снимите теплозащитный кожух выпускного коллектора (рис. 2.174).

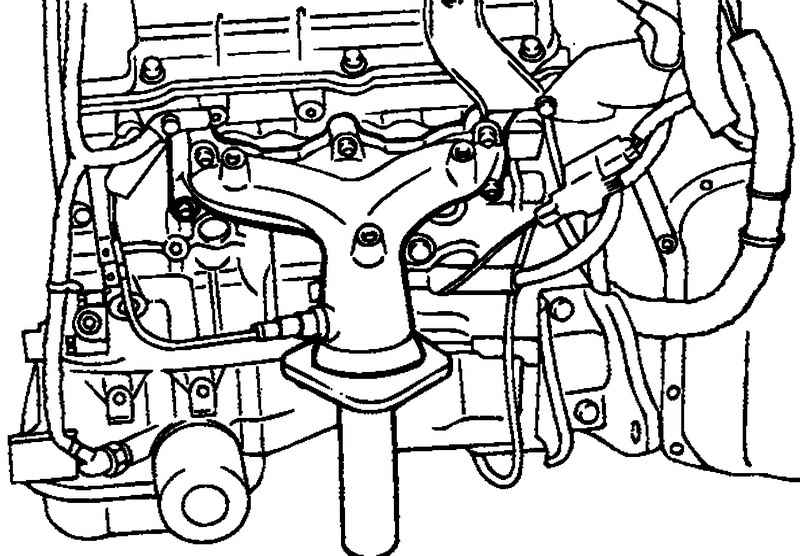

Рис. 2.175. Снятие выпускного коллектора в сборе

Снимите с головки цилиндров выпускной коллектор в сборе (рис. 2.175).

Снимите прокладку выпускного коллектора.

Проверьте выпускной коллектор на отсутствие трещин и повреждений.

С помощью разметочной линейки и плоского щупа измерьте коробление привалочной плоскости выпускного коллектора.

Номинальное значение: 0,15 мм.

Предельно допустимое значение: 0,30 мм.

Установка выпускного коллектора производится в порядке, обратном снятию.

Момент затяжки болтов крепления выпускного коллектора: М8 – 25–30 Н·м, М10 – 35–55 Н·м.

ВНИМАНИЕ Перед установкой на место замените прокладку выпускного коллектора новой. Не забудьте установить тепловые экраны.
