2.7.3. Снятие, проверка и установка насоса охлаждающей жидкости (двигатель V6)

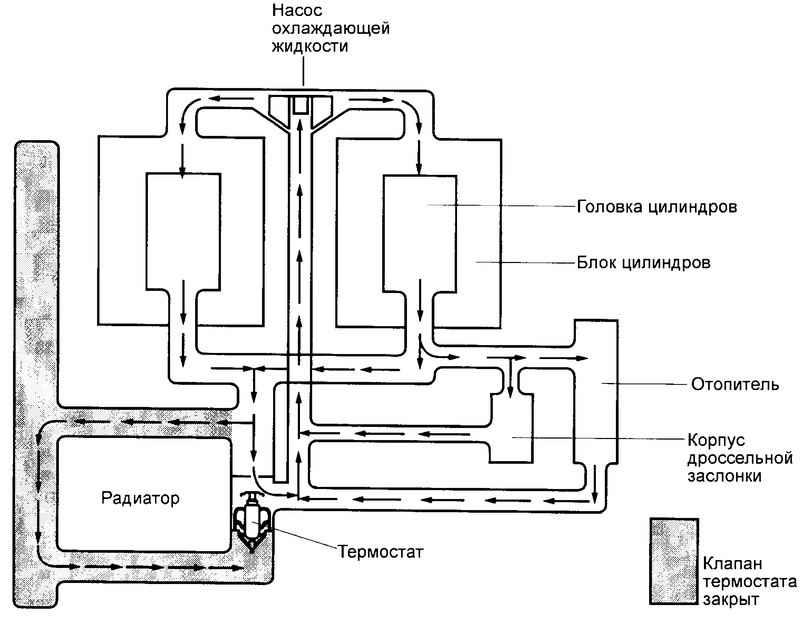

Рис. 2.294. Схема распределения потоков в системе охлаждения

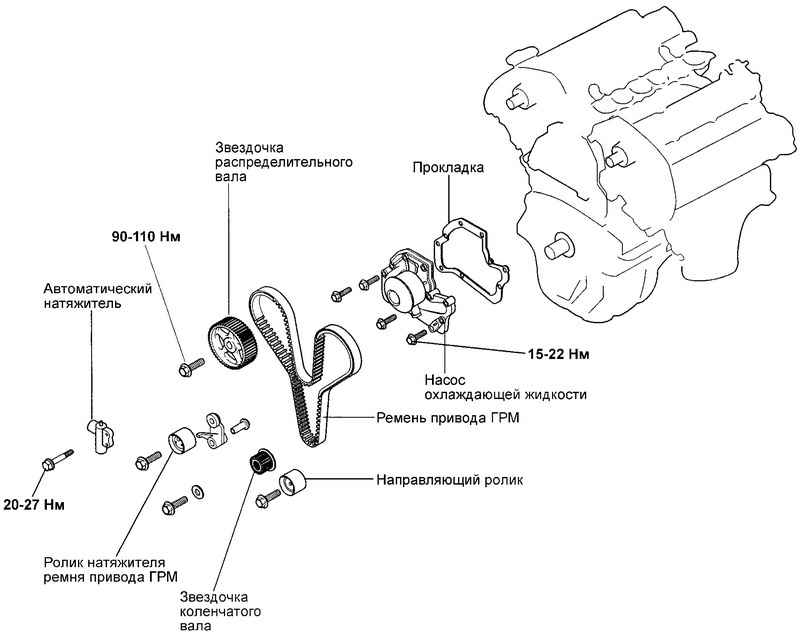

Рис. 2.295. Компоненты насоса охлаждающей жидкости

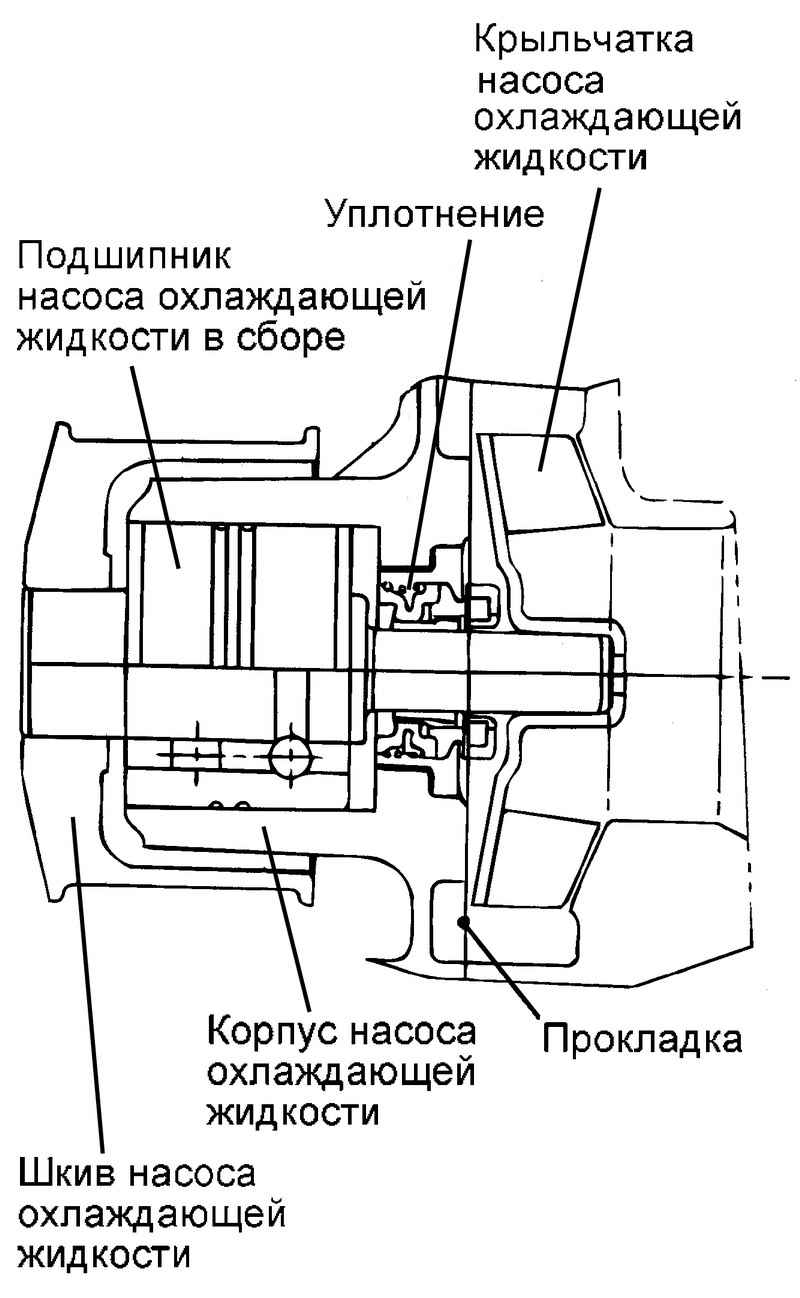

Рис. 2.296. Схема насоса охлаждающей жидкости

Слейте охлаждающую жидкость и отсоедините от насоса охлаждающей жидкости соединительный шланг подводящей трубы системы охлаждения.

Снимите ремень привода генератора и шкив насоса охлаждающей жидкости.

Снимите крышки ремня привода ГРМ и натяжитель ремня привода ГРМ.

Отверните болты крепления насоса охлаждающей жидкости, снимите регулировочную планку генератора.

Снимите насос охлаждающей жидкости в сборе с блока цилиндров.

Проверьте каждую деталь на отсутствие трещин, повреждения или износа, и замените насос охлаждающей жидкости в сборе если необходимо.

Проверьте подшипник на отсутствие повреждения, повышенного шума при работе и медленного вращения, и замените насос охлаждающей жидкости в сборе если необходимо.

Проверьте насос на отсутствие утечек охлаждающей жидкости. Если имеются утечки охлаждающей жидкости, то узел сальника неисправен. Замените насос охлаждающей жидкости в сборе.

Удалите остатки старой прокладки с привалочных поверхностей насоса охлаждающей жидкости и блока цилиндров

Установите в канавку впускной трубы системы охлаждения кольцевую прокладку. Смажьте прокладку водой (не наносите консистентную смазку или масло).

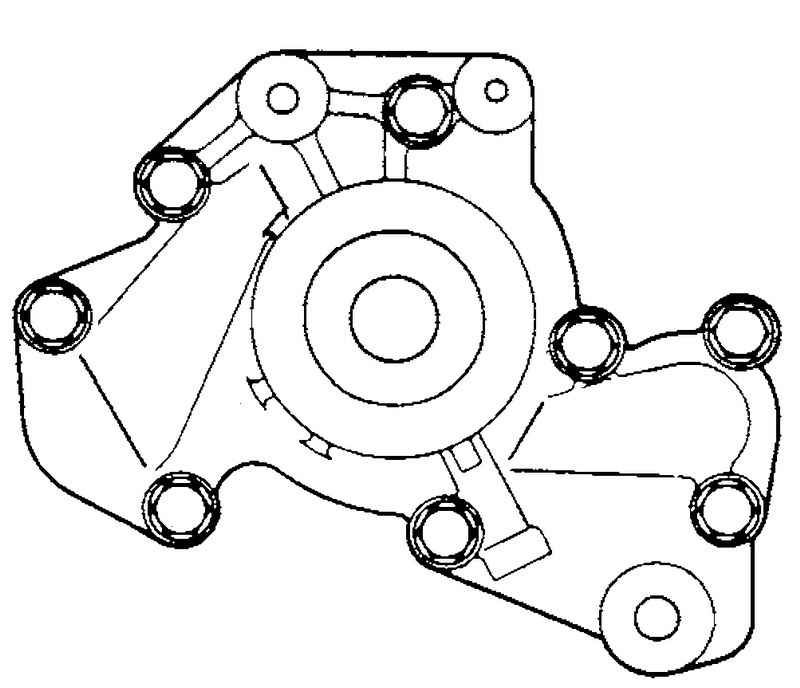

Рис. 2.297. Крепление насоса

Установите насос охлаждающей жидкости вместе с новой прокладкой и затяните болты крепления насоса номинальным моментом (рис. 2.297).

Момент затяжки болтов крепления насоса охлаждающей жидкости к блоку цилиндров: 15–22 Н·м.

Установите натяжитель ремня привода ГРМ и сам ремень. Отрегулируйте натяжение ремня привода ГРМ. Установите крышки ремня.

Установите шкив насоса охлаждающей жидкости и ремень привода генератора, и затем отрегулируйте натяжение ремня.

Заполните систему охлаждения чистой охлаждающей жидкостью.

Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости.
