6.1.8. Разборка и сборка передних дисковых тормозов

Компоненты переднего дискового тормоза

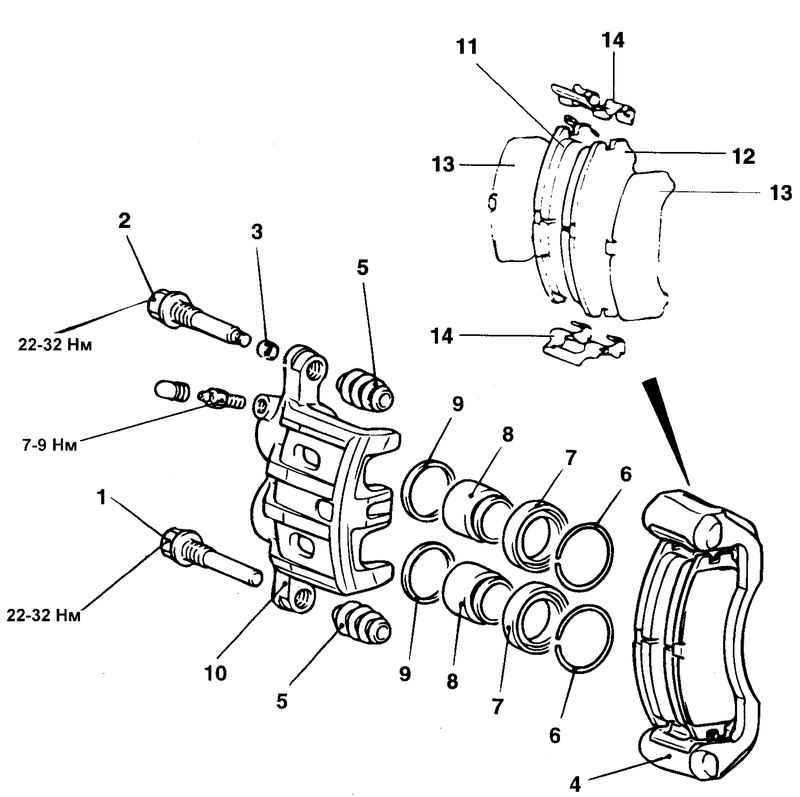

Рис. 6.32. Компоненты переднего дискового тормоза: 1 – направляющий палец; 2 – направляющий палец; 3 – втулка; 4 – скоба суппорта (с тормозными колодками); 5 – пыльник; 6 – хомут пыльника; 7 – пыльник поршня; 8 – поршень; 9 – уплотнительное кольцо поршня; 10 – суппорт; 11 – тормозная колодка и индикатор износа в в сборе; 12 – тормозная колодка в сборе; 13 – наружная прокладка; 14 – фиксатор


Компоненты переднего дискового тормоза представлены на рис. 6.32.

Карта точек нанесения смазки

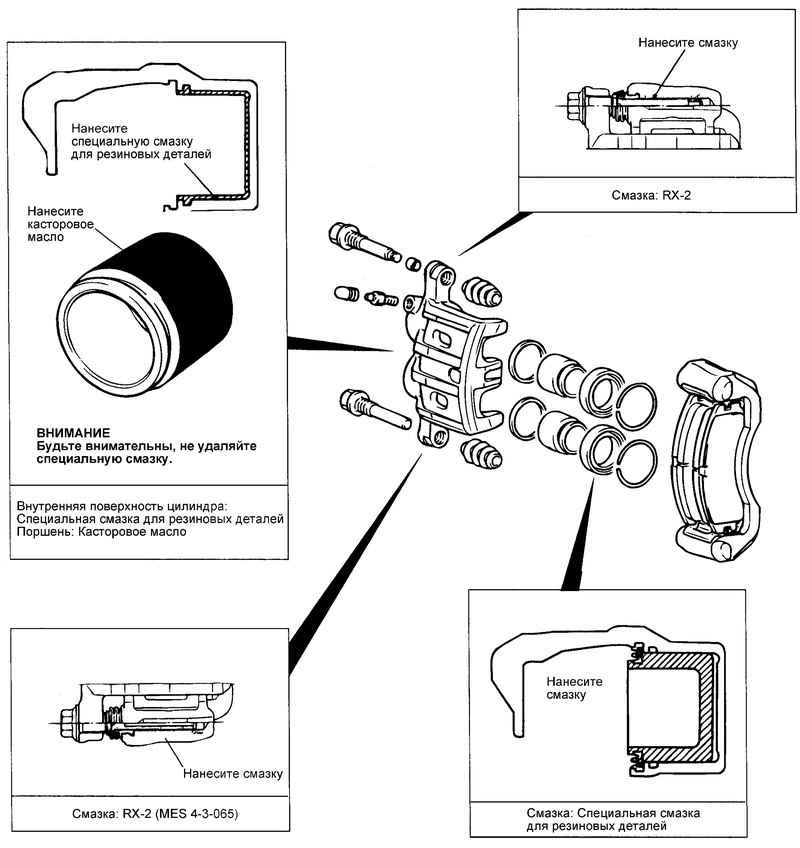

Рис. 6.33. Карта точек нанесения смазки



Разборка

Извлечение поршня

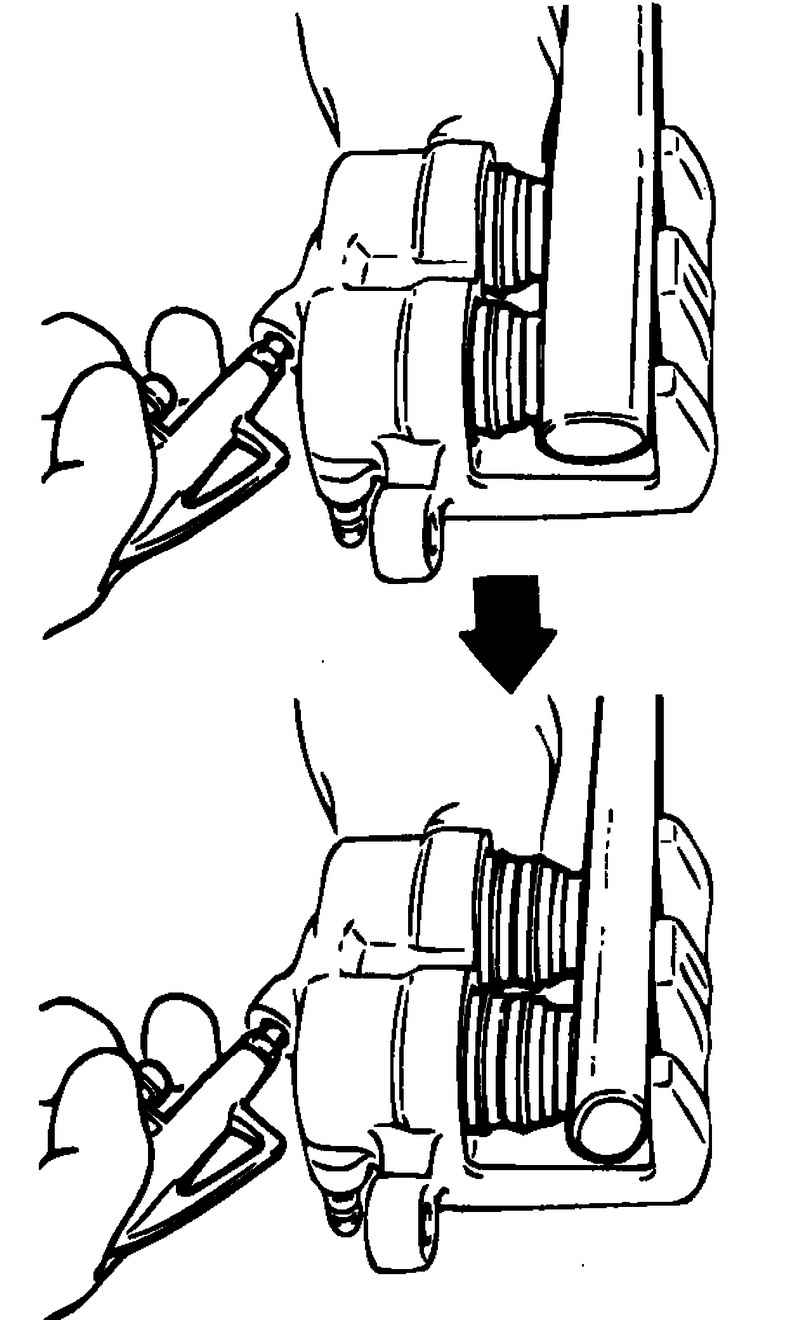

Рис. 6.34. Извлечение поршня


Подайте сжатый воздух в отверстие тормозного шланга для снятия поршня и пыльника поршня (рис. 6.34). Снимите уплотнительное кольцо поршня и поршень.

ВНИМАНИЕ
Для снятия поршня используйте ручку пластикового молотка. Подавайте воздух постепенно, чтобы при извлечении поршней из суппорта их вершины всегда были на одном уровне.
Снимайте первичный и вторичный поршни только одновременно, иначе вторичный поршень может перекоситься при снятии.



Извлечение уплотнительного кольца поршня

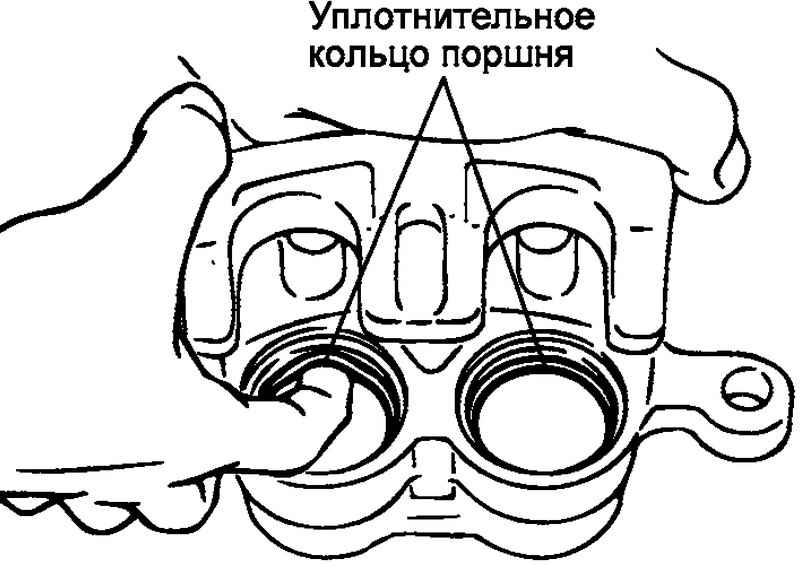

Рис. 6.35. Извлечение уплотнительного кольца поршня


Пальцем извлеките уплотнительное кольцо поршня (рис. 6.35).

ВНИМАНИЕ
Для предотвращения повреждения внутренней поверхности рабочего тормозного цилиндра не применяйте плоскую отвертку либо другой инструмент.

Промойте поверхности поршня и цилиндра трихлорэтиленом, спиртом или рекомендованной тормозной жидкостью.
Применяемая тормозная жидкость: DOT3 или DOT4.

Проверка
Проверьте тормозной цилиндр на отсутствие следов износа, повреждений и ржавчины.
Проверьте поверхность поршня тормозного цилиндра на отсутствие следов износа, повреждений и ржавчины.
Проверьте скобу суппорта и втулку на отсутствие следов износа.
Проверьте отсутствие повреждений или замасливания на накладках тормозных колодок, а также отсутствие повреждений на металлических основах колодок.

Извлечение толщины тормозной колодки

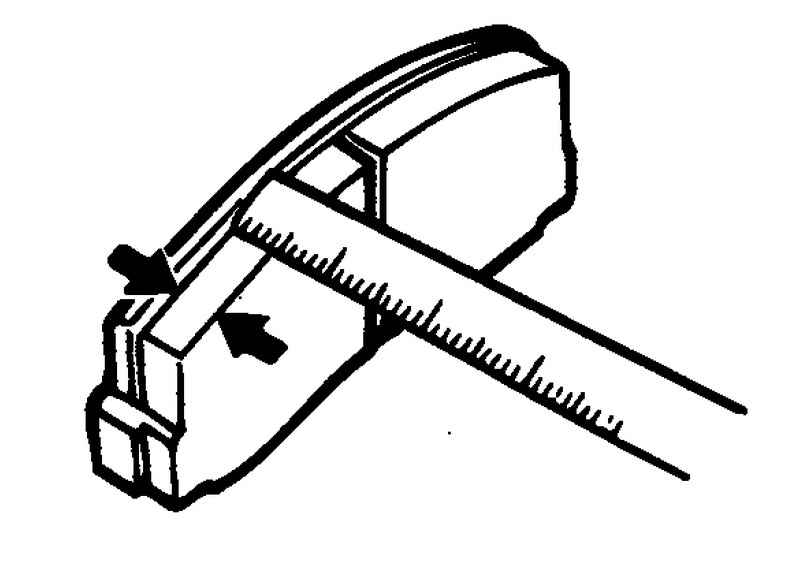

Рис. 6.36. Извлечение толщины тормозной колодки


Измерьте толщину накладки тормозной колодки в месте наибольшего износа. Если толщина накладки тормозной колодки меньше предельно допустимого значения, то замените тормозные колодки (рис. 6.36).


Сборка
Промойте все детали (кроме тормозных колодок и прокладок тормозных колодок) изопропиловым спиртом.
Установите уплотнительное кольцо поршня.
После этого нанесите рекомендуемую тормозную жидкость на внешнюю поверхность поршня, установите поршень в тормозной цилиндр.

Схема установки пыльника

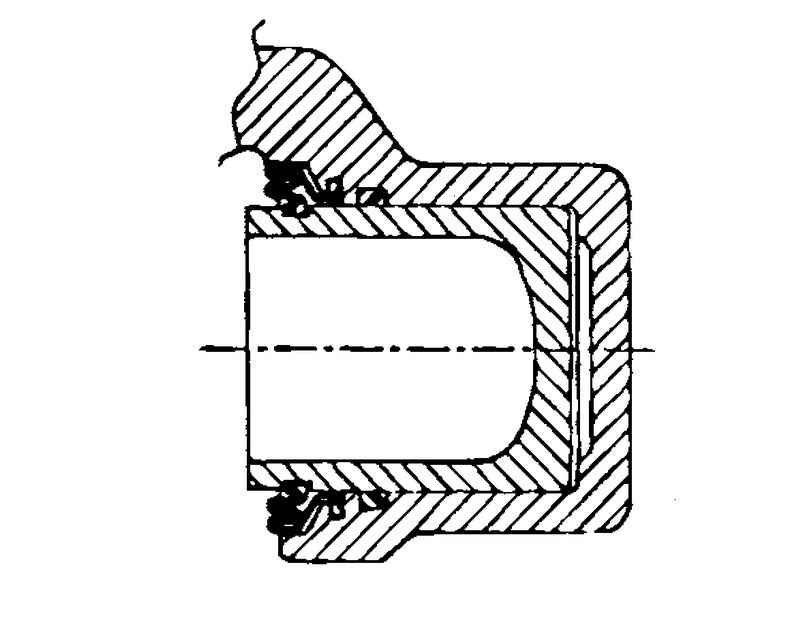

Рис. 6.37. Схема установки пыльника


Установите пыльник поршня и хомут пыльника (рис. 6.37).
Установите пыльники направляющих пальцев и направляющие пальцы.
Установите колодки и тормозной цилиндр.
Подсоедините тормозной шланг к суппорту.
Момент затяжки зажимного винта: 7–9 Н·м.
Заполните бачок гидросистемы тормозов тормозной жидкостью.
Удалите воздух из гидропривода тормозов.
