8.2.7. Снятие и установка компонентов задней пассажирской двери

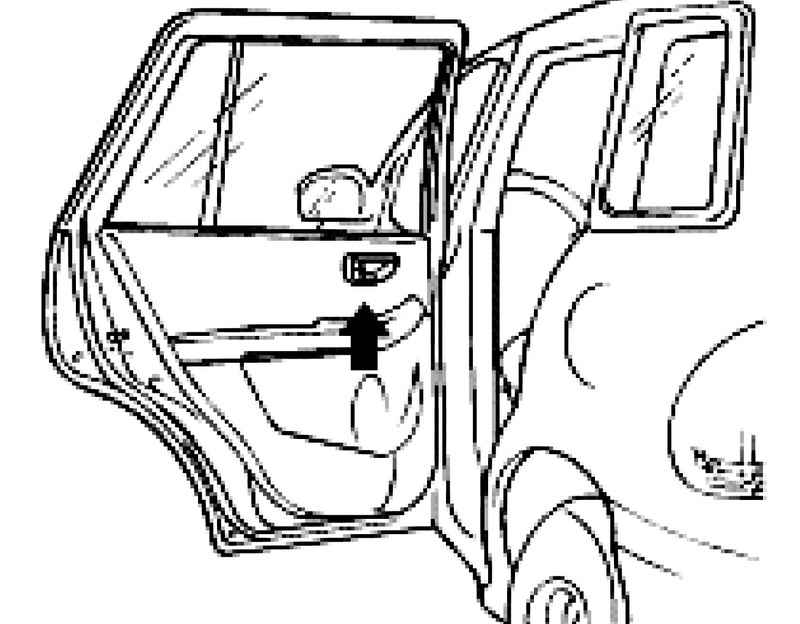

Рис. 8.21. Винт крепления внутренней обивки ручки двери

Отверните винт внутренней обивки ручки двери (рис. 8.21).

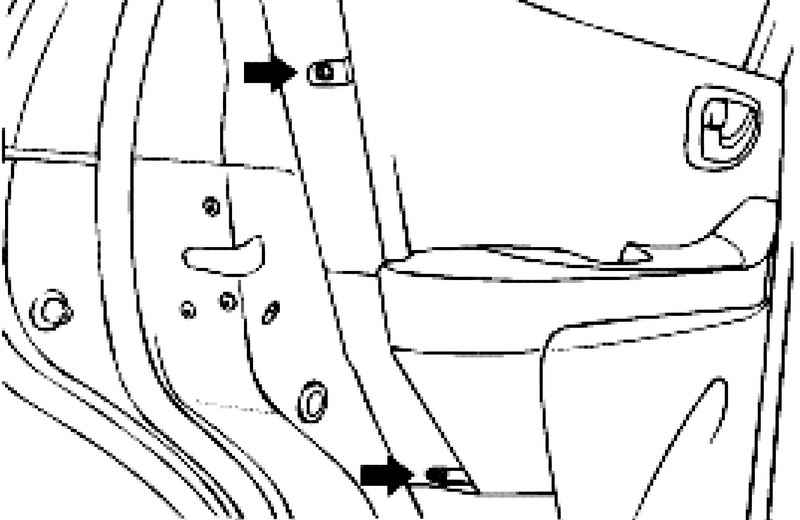

Рис. 8.22. Винты, удерживающие панель отделки двери

Отверните винты, удерживающие панель отделки двери (рис. 8.22).

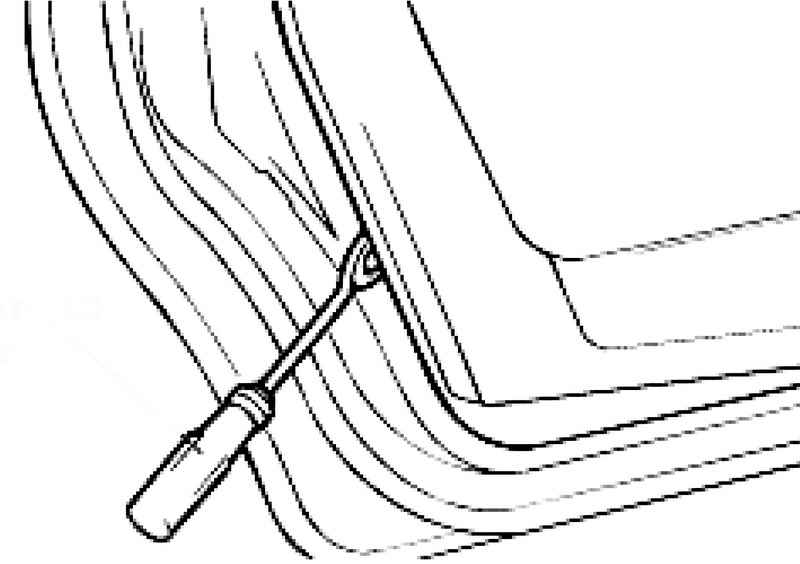

Рис. 8.23. Снятие обивки двери

Установите съемник щитка между креплениями обивки и щитком двери и снимите щиток. Отсоедините проводные разъемы от задней двери (рис. 8.23).

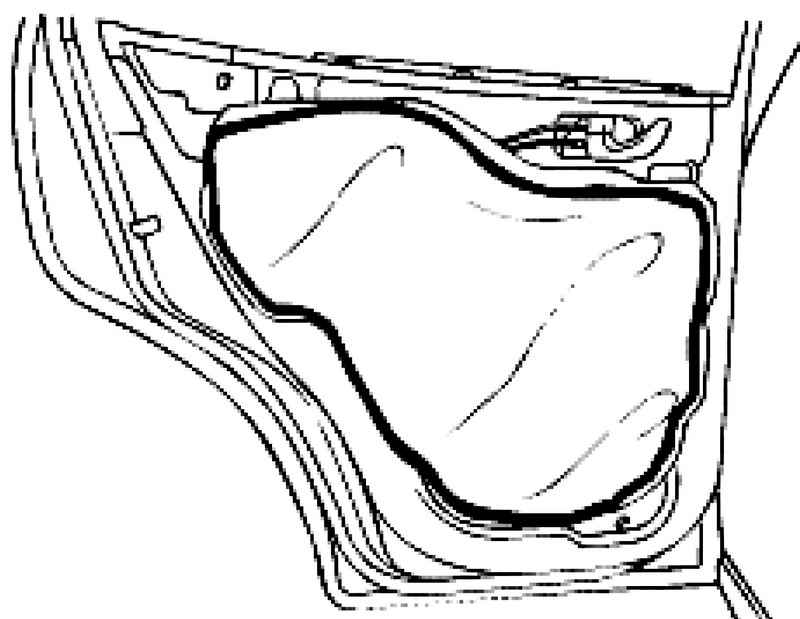

Рис. 8.24. Снятие пароизоляции

Снимите пароизоляцию двери (рис. 8.24).

Опустите стекло задней двери и затем отверните болты, удерживающие стекло задней двери.

Рис. 8.25. Снятие направляющиъ желобков стекла задней пассажирской двери

Снимите передний направляющий желобок стекла задней двери (рис. 8.25).

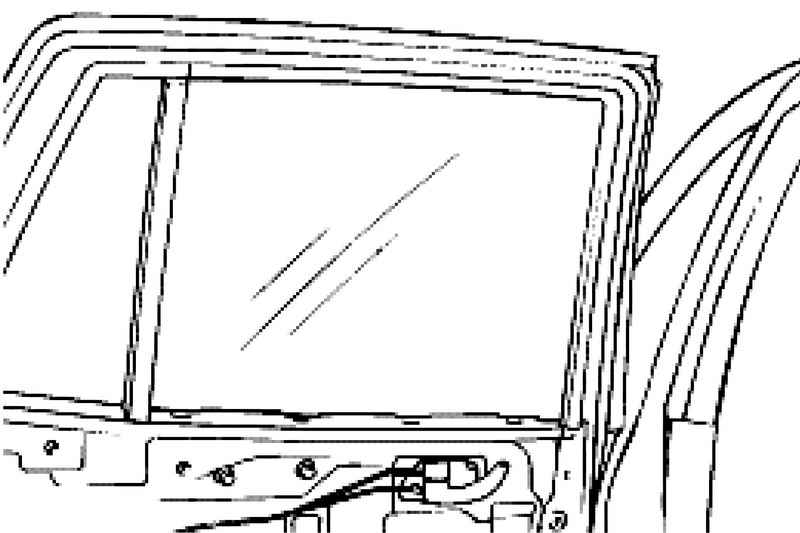

Рис. 8.26. Снятие стекла задней пассажирской двери

Снимите стекло задней двери из модули задней двери (рис. 8.26).

Снимите стекло задней двери и ослабьте болты, удерживающие задний направляющий желобок стекла задней двери.

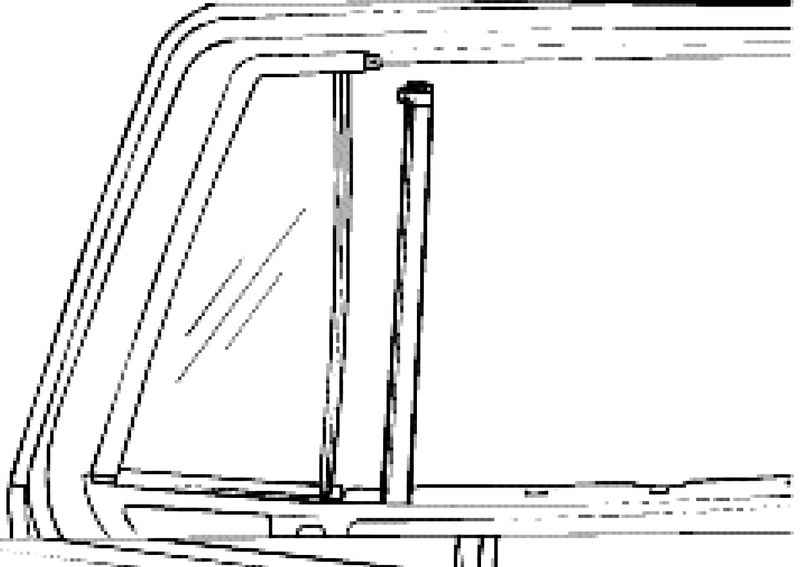

Рис. 8.27. Снятие направляющего желобка

Снимите задний направляющий желобок стекла задней двери (рис. 8.27).

Снимите неподвижное стекло.

Отсоедините шток от внешней ручки.

Снимите фиксатор, жгут проводов и модуль задней двери.

Установка производится в порядке, обратном снятию.

При монтаже пароизоляции двери, бутиловая лента не должна блокировать отверстия крепления обивки двери.
