10.14. Аудиосистема

ПРЕДУПРЕЖДЕНИЯ
Автомобили оборудованы системами безопасности (SRS), включающими в себя подушки безопасности и натяжители ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.

Снятие и установка  магнитолы
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Снятие панели центральной консоли
Рис. 10.38. Снятие панели центральной консоли


Отверткой отделите от панели приборов панель центральной консоли (см. рис. 10.38).

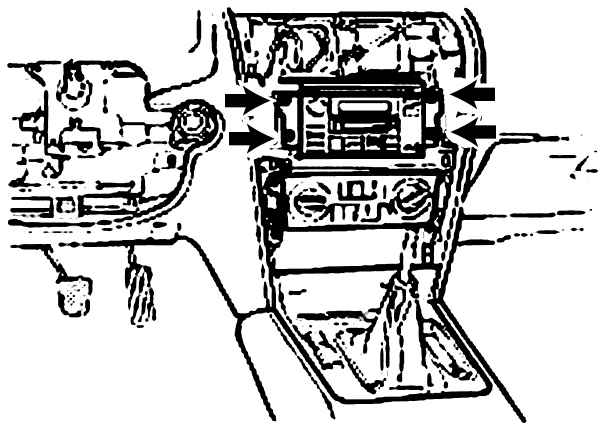

Винты крепления магнитолы
Рис. 10.40. Винты крепления магнитолы


Выверните четыре винта крепления магнитолы и вытяните ее из гнезда (рис. 10.40).
С задней стороны магнитолы отсоедините контактный разъем и кабель антенны, затем снимите магнитолу.
Установка проводится в последовательности, обратной снятию.

Очистка головки  и ведущего вала  магнитофона
Для обеспечения оптимальной работы магнитофона по мере необходимости очищайте головку и ведущий вал. Периодичность очистки зависит от частоты использования магнитофона и чистоты ленты.

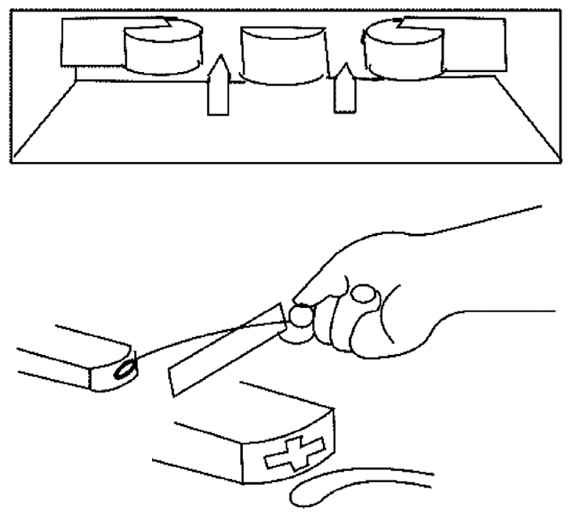

Очистка головки и ведущего вала магнитофона
Рис. 10.41. Очистка головки и ведущего вала магнитофона


Для очистки головки и ведущего вала используйте ватный тампон, смоченный спиртом (рис. 10.41). Протрите головку и вал.

Проверка источника  питания антенны

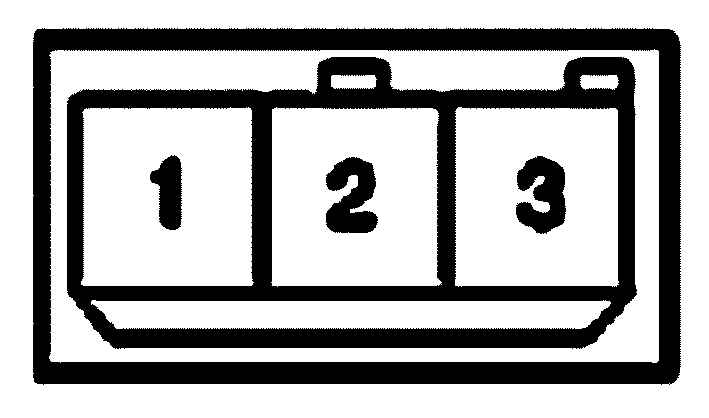

Расположение контактов разъема источника питания антенны
Рис. 10.42. Расположение контактов разъема источника питания антенны


Отсоедините разъем источника питания антенны от двигателя (рис. 10.42).
Проверьте наличие напряжения аккумуляторной батареи между контактами «1» и «3» разъема.
Проверьте, изменяется ли напряжение аккумуляторной батареи между контактами «2» и «3» разъема при выключении зажигания и магнитолы.
Подсоедините источник питания контактами «1» и «2» привода антенны и убедитесь, что антенна выдвигается вверх.
Затем отсоедините источник питания контакта «2» привода антенны и убедитесь, что антенна перемещается вниз.
