2.1.15. Система выпуска отработавших газов

Система выпуска отработавших газов обеспечивает отвод отработавших газов в атмосферу, уменьшение концентрации загрязняющих веществ, снижение шума двигателя до требуемого уровня при минимальных потерях мощности двигателя. Чтобы система выпуска отработавших газов могла выполнять свои функции, она должна быть в исправном состоянии. Состояние системы выпуска отработавших газов оказывает влияние на мощность двигателя и расход топлива.

Система выпуска отработавших газов

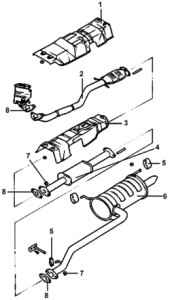

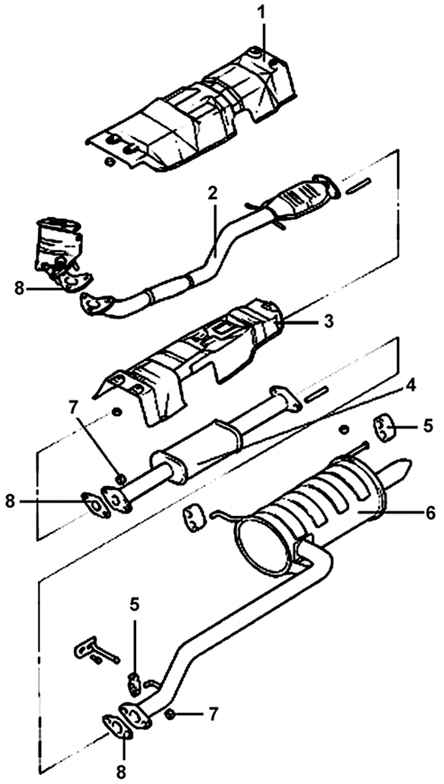

Рис. 2.70. Система выпуска отработавших газов: 1 – термозащитный экран переднего глушителя;
2 – передняя выхлопная труба; 3 – термозащитный экран задней части днища автомобиля; 4 – центральная выхлопная труба с глушителем; 5 – резиновая подвеска; 6 – главный глушитель; 7 – гайка, 30–40 Н·м; 8 – прокладка


Система выпуска отработавших газов состоит из выпускного коллектора, приемной выхлопной трубы, каталитического нейтрализатора и глушителей (рис. 2.70).
Выпускные трубы обеспечивают соединения элементов системы между собой.
Глушители предназначены для сглаживания пульсаций в потоке отработавших газов и снижения уровня шума.

ПРЕДУПРЕЖДЕНИЕ
Перед снятием или проверкой системы выпуска отработавших газов убедитесь в том, что она достаточно остыла.

Снятие и установка

Расположение резиновой подвески крепления главного глушителя
Рис. 2.71. Расположение резиновой подвески крепления главного глушителя


Отсоедините главный глушитель от центральной выхлопной трубы (рис. 2.71).
Снимите резиновые подвески и главный глушитель.
Отсоедините переднюю выхлопную трубу от центральной выхлопной трубы.
Выверните болты и гайки крепления передней выхлопной трубы к выпускному коллектору.

Расположение резиновой подвески крепления передней выхлопной трубы
Рис. 2.72. Расположение резиновой подвески крепления передней выхлопной трубы


Снимите переднюю выхлопную трубу с резиновых подвесок (рис. 2.72).
Проверьте глушители и трубы на отсутствие утечек, коррозии и повреждений.
Проверьте резиновые подвески на отсутствие разрушения и трещин.
Временно установите переднюю выхлопную трубу (каталитический нейтрализатор), центральную выхлопную трубу и главный глушитель (в таком порядке).
Установите резиновые подвески в требуемые положения.
Надежно затяните детали системы выпуска отработавших газов и проверьте, чтобы система была установлена свободно, без напряжения, и имелся достаточный зазор между ней и элементами кузова.
