2.2.13. Снятие, проверка и установка выпускного коллектора

Выпускной коллектор

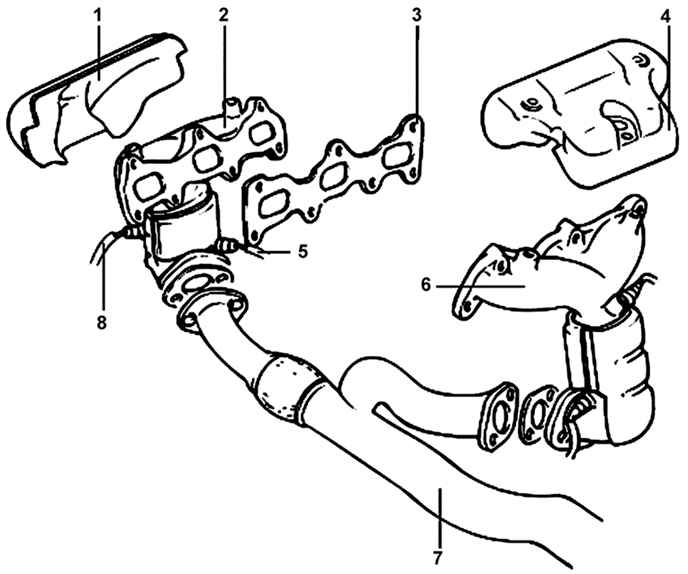

Рис. 2.89. Выпускной коллектор: 1 – термозащитный экран; 2 – выпускной коллектор; 3 – прокладка выпускного коллектора; 4 – термозащитный экран; 5, 8 – датчики концентрации кислорода; 6 – выпускной коллектор; 7 – глушитель


Снимите термозащитный экран выпускного коллектора (рис. 2.89).
Отверните гайки и снимите выпускной коллектор.
Снимите прокладку выпускного коллектора.
Проверьте выпускной коллектор на наличие повреждений или трещин.

Направления измерения плоскостности привалочной поверхности впускного коллектора

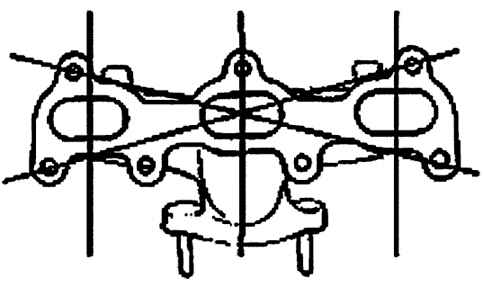

Рис. 2.90. Направления измерения плоскостности привалочной поверхности впускного коллектора


Металлической линейкой и щупом в нескольких направлениях замерьте плоскостность привалочной поверхности выпускного коллектора (рис. 2.90). Если отклонение от плоскостности превышает норму, замените выпускной коллектор.
Отклонение от плоскостности – 0,15–0,3 мм.
Установите выпускной коллектор с новой прокладкой и закрепите гайками моментом 25–30 Н·м.
Установите термозащитный экран выпускного коллектора.

ПРЕДУПРЕЖДЕНИЕ
Не используйте повторно прокладку выпускного коллектора.
