2.4.6. Трубки и шланги системы охлаждения

Расположение трубок и шлангов двигателя DOHC

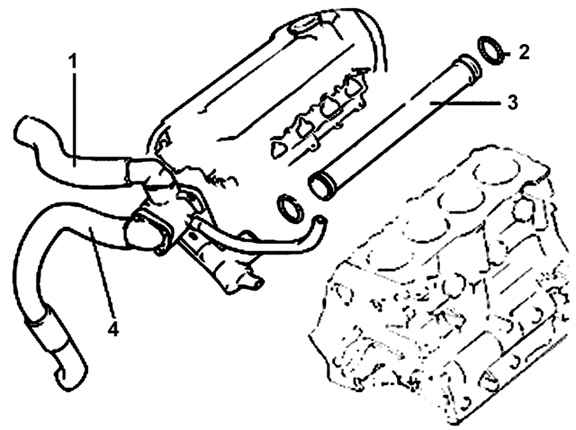

Рис. 2.110. Расположение трубок и шлангов двигателя DOHC: 1 – верхний шланг радиатора; 2 – уплотнительное кольцо круглого сечения; 3 – впускная труба охлаждающей жидкости; 4 – нижний шланг радиатора


Расположение трубок и шлангов двигателей SOHC и DOHC показано на рис. 2.110 и 2.111.

Расположение трубок и шлангов двигателя V6

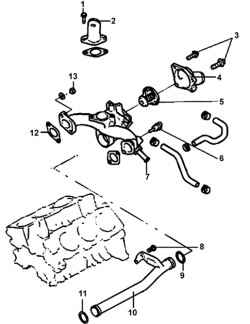

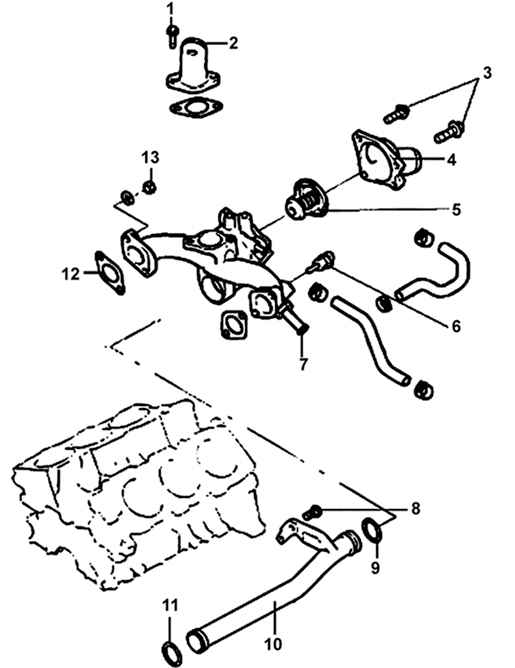

Рис. 2.111. Расположение трубок и шлангов двигателя V6: 1, 3, 8 – болты, 17–20 Н·м; 2 – соединитель верхнего шланга радиатора; 4 – соединитель нижнего шланга радиатора; 5 – термостат; 6 – датчик температуры охлаждающей жидкости, 20–40 Н·м; 7 – соединитель шланга отопителя; 9, 11 – уплотнительные кольца круглого сечения; 10 – впускная труба охлаждающей жидкости; 12 – прокладка; 13 – гайка, 17–20 Н·м


Проверка
Утечки в системе охлаждения обычно обнаруживают по белому или цвета ржавчины налету в области утечки.
Тщательно проверьте радиатор и шланги охлаждающей жидкости по всей его длине. Замените шланги с трещинами, разрывами и признаками старения. Трещины легче обнаружить, если пережать шланг. Обратите особое внимание на хомуты крепления шлангов к элементам системы охлаждения. Сильно затянутые хомуты могут стать причиной разрыва или прокола шланга, что приведет к утечкам в системе охлаждения. Осмотрите все шланги и места их подсоединения. Если обнаружены утечки, замените шланги или прокладку.
Поскольку металлические детали сжимаются в холодном состоянии, а резиновые шланги в это время ослабляются, любые утечки в это время станут более заметны.

Установка

Место установки уплотнительного кольца (1) на впускной трубе (2) охлаждающей жидкости

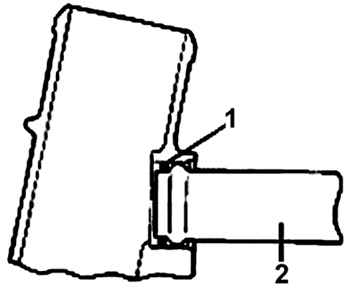

Рис. 2.112. Место установки уплотнительного кольца (1) на впускной трубе (2) охлаждающей жидкости


Установите уплотнительные кольца в канавки на торцах впускной трубы охлаждающей жидкости, предварительно смочив его охлаждающей жидкостью, и плотно вставьте впускную трубу охлаждающей жидкости в соединительный патрубок (рис. 2.112).

ПРЕДУПРЕЖДЕНИЯ
Не наносите масло на уплотнительное кольцо трубы системы охлаждения.
Следите за тем, чтобы на соединения труб системы охлаждения не попадали песок, пыль и т. д.
Полностью вставьте трубу системы охлаждения в блок цилиндров.
Не используйте уплотнительное кольцо повторно, замените его новым.
