2.4.9. Водяной насос двигателей V6

Снятие
Слейте охлаждающую жидкость.
Снимите приводной ремень и шкив водяного насоса.

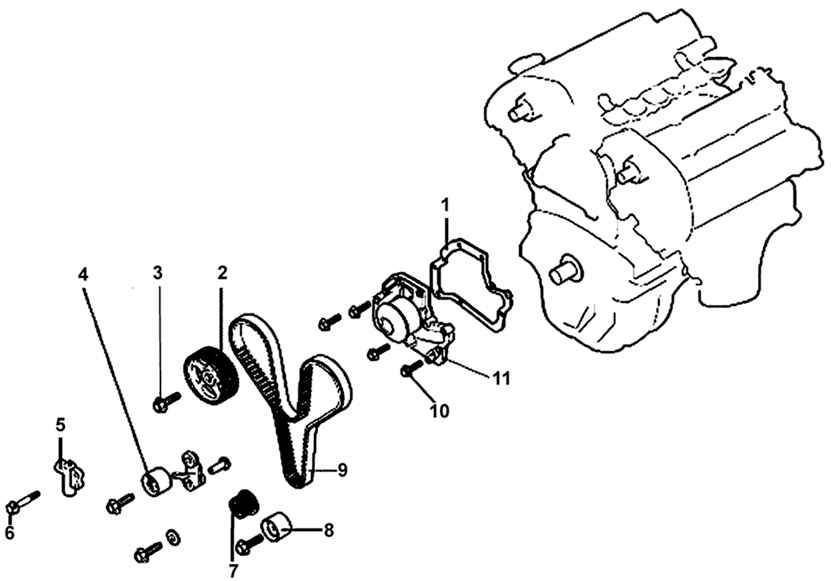

Водяной насос двигателей V6
Рис. 2.116. Водяной насос двигателей V6:
1 – прокладка; 2 – шкив распределительного вала; 3 – болт, 90–110 Н·м; 4 – шкив натяжителя; 5 – натяжитель зубчатого ремня; 6 – болт, 20–27 Н·м;
7 – шкив коленчатого вала; 8 – направляющий шкив; 9 – зубчатый ремень; 10 – болт, 15–22 Н·м; 11 – водяной насос


Снимите кожух и натяжитель зубчатого ремня, а также направляющий шкив (рис. 2.116).
Выверните болты крепления водяного насоса.
Снимите водяной насос с блока цилиндров.

Проверка
Проверьте водяной насос на отсутствие трещин, повреждений или износа, в случае необходимости замените водяной насос.

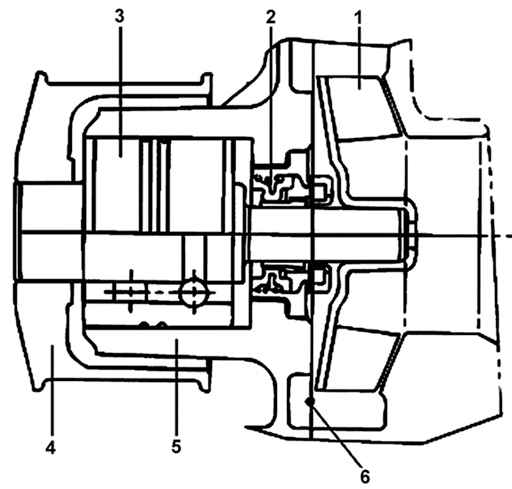

Разрез водяного насоса двигателей V6
Рис. 2.117. Разрез водяного насоса двигателей V6: 1 – лопасти насосного колеса; 2 – уплотнение; 3 – подшипник; 4 – шкив; 5 – корпус;
6 – прокладка


Проверьте подшипник на наличие повреждений, отклонений от нормального шума и медленного вращения, в случае необходимости замените водяной насос (рис. 2.117).
Проверьте, нет ли течи охлаждающей жидкости. Если охлаждающая жидкость вытекает из отверстия, расположенного в нижней части ступицы вала насоса, значит, уплотнение повреждено. В этом случае замените водяной насос.

Установка
Очистите привалочные поверхности корпуса водяного насоса и блока цилиндров.

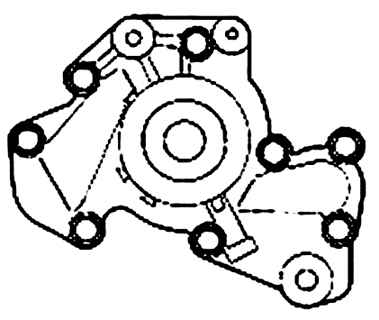

Расположение болтов крепления водяного насоса двигателей V6
Рис. 2.118. Расположение болтов крепления водяного насоса двигателей V6


Установите водяной насос с новой прокладкой на блок цилиндров и закрепите болтами, затянув их требуемым моментом (рис. 2.118).
Момент затяжки болтов с маркировкой «7» – 15–22 Н·м.
Установите натяжитель зубчатого ремня и зубчатый ремень.
Отрегулируйте натяжение зубчатого ремня, затем установите кожух зубчатого ремня.
Установите шкив водяного насоса, приводной ремень и отрегулируйте натяжение ремня.
Залейте в систему охлаждения чистую охлаждающую жидкость.
Пустите двигатель и проверьте герметичность системы охлаждения.
