2.5.7. Выключатель (замок) зажигания

Снятие и установка

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Снимите модуль подушки безопасности водителя.

ПРЕДУПРЕЖДЕНИЕ

Система подушки безопасности (SRS) разработана так, чтобы сохранить достаточно энергии для надувания подушки безопасности в течение 30 с даже после отсоединения аккумуляторной батареи. Поэтому, если начать обслуживание подушки безопасности сразу же после отсоединения аккумуляторной батареи, можно получить серьезную травму при непроизвольном раскрытии подушки безопасности.

Выверните самонарезающий винт и снимите кнопку звукового сигнала.

Отверните гайку и снимите шайбу крепления рулевого колеса.

Потянув вперед, снимите демпфер.

Специальным инструментом 09561–1001 снимите рулевое колесо.

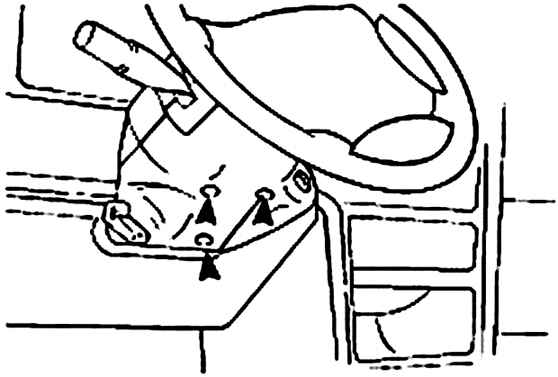

Рис. 2.130. Расположение винтов крепления кожухов рулевой колонки

Выверните три винта и снимите верхний и нижний кожухи рулевой колонки (рис. 2.130).

ПРЕДУПРЕЖДЕНИЕ

Для снятия рулевого колеса не используйте молоток.

Снимите нижнюю крышку.

Отсоедините контактный разъем и снимите многофункциональный переключатель.

Выверните болты и снимите выключатель (замок) зажигания с рулевой колонки.

Установка проводится в последовательности, обратной снятию.

Проверка

Отсоедините разъем, расположенный под рулевой колонкой.

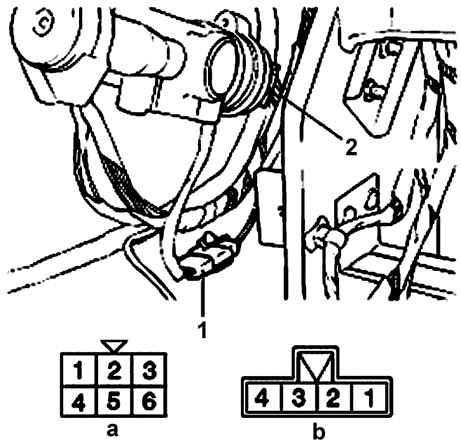

Рис. 2.131. Расположение разъемов (1) контрольных ламп двери и выключателя (2) зажигания: а – расположение контактов на разъеме выключателя зажигания; b – расположение контактов на разъеме контрольных ламп двери

Проверьте проводимость между контактами разъема переключателя (2.131).

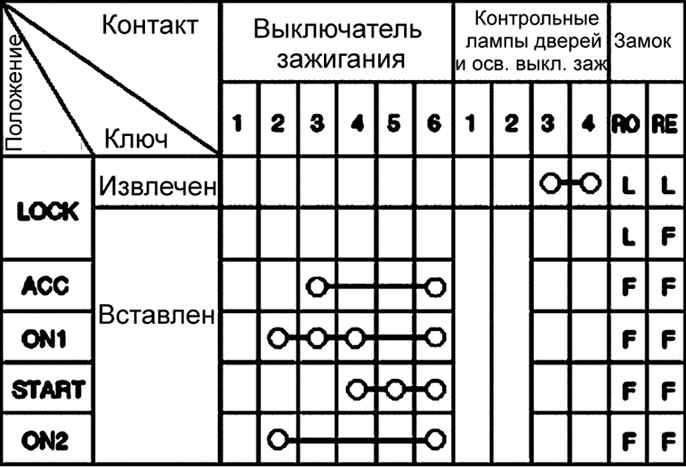

Рис. 2.132. Проводимость между контактами при различных положениях ключа в выключателе зажигания

Если электропроводность не соответствует приведенной на рис. 2.132, замените переключатель.
