3.1.5. Проверка и регулировка педали сцепления

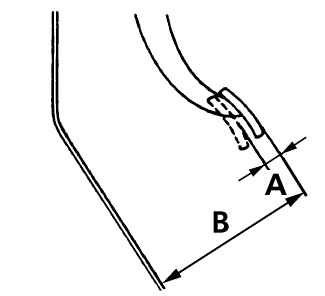

Рис. 3.1. Место (А) измерения свободного хода и высоты (В) педали сцепления

Измерьте расстояние от поверхности накладки педали до пола и свободный ход педали сцепления (рис. 3.1).

Номинальный свободный ход педали сцепления – 1–3 мм.

Высота установки педали сцепления – 180,5 мм.

Если свободный ход и высота педали сцепления не соответствует номинальным значениям, выполните регулировку следующим образом:

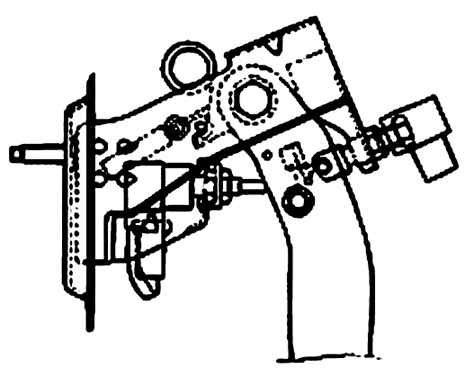

Рис. 3.2. Регулировка свободного хода педали сцепления

– ослабьте контргайку и, вращая болт, отрегулируйте высоту педали, затем зафиксируйте болт, затянув контргайку (рис. 3.2);

ПРЕДУПРЕЖДЕНИЕ После регулировки затягивайте болт до тех пор, пока он не достигнет стопора педали, затем затяните контргайку.

– поверните толкатель так, чтобы свободный ход педали соответствовал требуемому значению, затем закрепите его контргайкой.

ПРЕДУПРЕЖДЕНИЕ При регулировке высоты или свободного хода педали сцепления не нажимайте толкатель по направлению к главному цилиндру.

После завершения регулировки убедитесь в том, чтобы свободный ход педали соответствовал требуемому значению.

Если свободный ход педали сцепления и расстояние между педалью сцепления и полом при нажатой педали не соответствуют номинальным значениям, причинами могут быть попадание воздуха в гидропривод сцепления или неисправность главного цилиндра сцепления. Удалите воздух из гидропривода сцепления или разберите и проверьте главный цилиндр и сцепление.
