6.8. Передние дисковые тормоза

ПРЕДУПРЕЖДЕНИЯ Каждый раз при работе с тормозной системой помните, что при истирании тормозных колодок образуется пыль, которая содержит асбест, вредный для здоровья, поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль. Для очистки тормозных механизмов используйте только специальный очиститель тормозов.

Если перед заменой тормозных колодок доливалась тормозная жидкость, ее необходимо откачать, так как в противном случае вытекающая из бачка тормозная жидкость повредит расположенные рядом лакокрасочные поверхности и детали в моторном отсеке. Для откачивания тормозной жидкости используйте абсолютно чистую пипетку или старый медицинский шприц – никогда не отсасывайте жидкость ртом.

Если при движении и торможении тормозные колодки визжат, проверьте состояние тормозных колодок.

Снимите переднее колесо.

Через смотровое окно суппорта проверьте толщину накладок тормозных колодок. Если толщина накладок тормозных колодок не соответствует спецификации, замените их.

– номинальная – 10,75 мм;

– минимально допустимая – 2,0 мм.

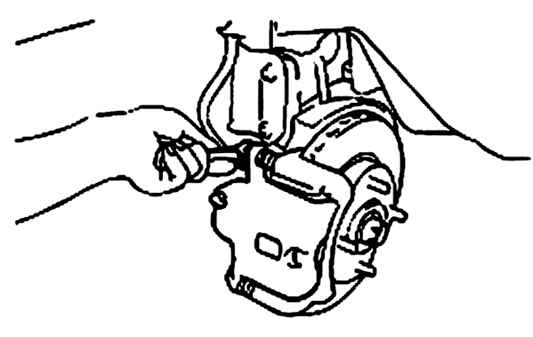

Рис. 6.13. Выворачивание направляющего пальца суппорта

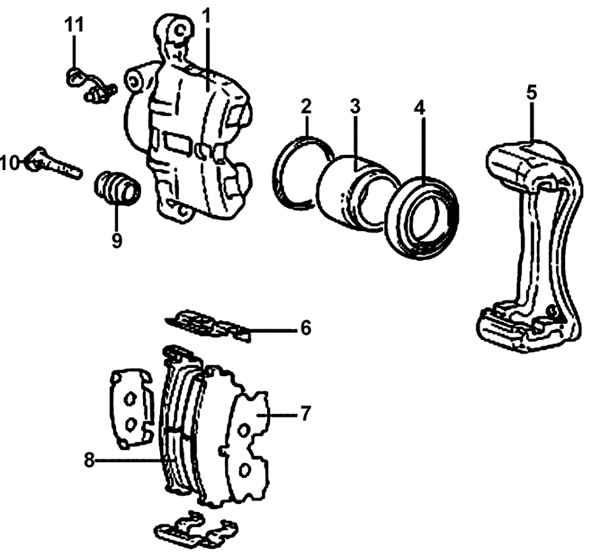

Рис. 6.14. Элементы переднего дискового тормоза: 1 – суппорт с цилиндром; 2 – манжета; 3 – поршень; 4 – пылезащитный чехол; 5 – направляющая тормозных колодок; 6 – пружинный зажим; 7 – прокладка; 8 – тормозные колодки; 9 – пылезащитный чехол; 10 – направляющий палец; 11 – винт для удаления воздуха

Выверните два направляющих пальца и снимите суппорт с тормозным цилиндром (рис. 6.13.).

Элементы переднего дискового тормоза показаны на рис. 6.14

Подвесьте суппорт с тормозным цилиндром на проволоке.

ПРЕДУПРЕЖДЕНИЕ Не отсоединяйте от суппорта тормозной шланг.

Снимите тормозные колодки.

ПРЕДУПРЕЖДЕНИЕ Не нажимайте на педаль тормоза при снятых тормозных колодках.

Проверьте колодки на отсутствие износа или загрязнений и при необходимости замените их.

Проверьте прокладки на отсутствие повреждений или деформаций.

Установите пружинные зажимы тормозных колодок.

Установите тормозные колодки на каждый пружинный зажим.

ПРЕДУПРЕЖДЕНИЕ Тормозные колодки левого и правого колес необходимо менять в комплекте. Расположите колодку таким образом, чтобы датчик износа был направлен вверх, а колодка располагалась со стороны поршня. Перед установкой удалите ржавчину с пружинных зажимов или, если они повреждены, замените их новыми.

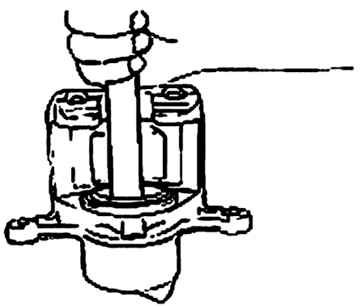

Рис. 6.15. Использование ручки молотка для вдавливания поршня в цилиндр суппорта

Ручкой молотка вдавите поршень в цилиндр суппорта (рис. 6.15). При вдвигании поршня тормозная жидкость вытесняется из тормозного цилиндра в расширительный бачок, поэтому постоянно наблюдайте за уровнем жидкости в бачке, а при необходимости откачайте ее из бачка.

Опустите и установите суппорт с цилиндром, соблюдая осторожность, чтобы не повредить защитный чехол.

Вверните два направляющих пальца и затяните их моментом 22–32 Н·м.

Снимите переднее колесо.

Отсоедините от суппорта тормозной шланг.

ПРЕДУПРЕЖДЕНИЕ Для исключения вытекания тормозной жидкости закройте отверстие тормозного шланга пробкой или отрезком резинового шланга подходящего диаметра.

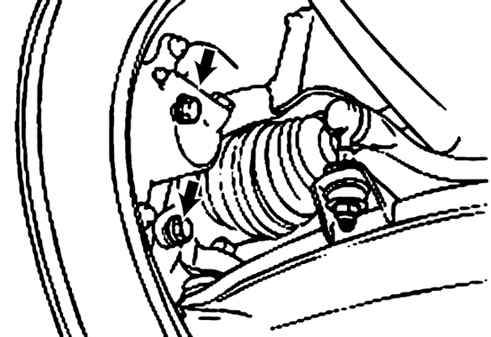

Рис. 6.16. Расположение болтов крепления направляющей тормозных колодок суппорта к поворотному кулаку

Выверните болты крепления направляющей тормозных колодок суппорта к поворотному кулаку (рис. 6.16).

Снимите суппорт.

Выверните направляющие пальцы и снимите суппорт с направляющей тормозных колодок.

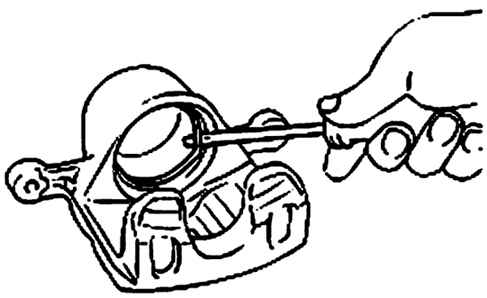

Рис. 6.17. Снятие отверткой пылезащитного чехла поршня

Отверткой с плоским шлицем снимите пылезащитный чехол поршня (рис. 6.17).

Установите в суппорт вместо тормозных колодок деревянный брусок и, подавая сжатый воздух через отверстие для подсоединения тормозного шланга, выдавите поршень из цилиндра суппорта.

ПРЕДУПРЕЖДЕНИЯ Не оставляйте пальцы перед поршнем при подаче сжатого воздуха. Будьте осторожны, чтобы вместе со сжатым воздухом не выплеснулась тормозная жидкость.

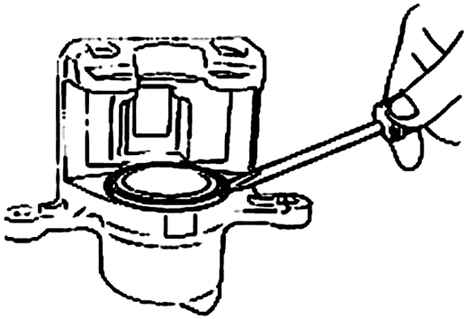

Рис. 6.18. Использование отвертки для извлечения манжеты поршня из суппорта

Отверткой выньте манжету поршня из суппорта (рис. 6.18).

Тормозной жидкостью очистите наружную поверхность поршня и внутреннюю поверхность цилиндра суппорта.

Проверьте цилиндр суппорта на отсутствие износа, повреждений и коррозии.

Проверьте поршень на отсутствие износа, повреждений и коррозии.

Проверьте металлическое основание тормозных колодок на отсутствие повреждения и накладки колодок на отсутствие следов масла.

Проверьте индикатор износа на отсутствие повреждений.

Индикатором часового типа и микрометром измерьте биение и толщину тормозного диска. При необходимости обработайте или замените тормозной диск.

– номинальная – 24,5 мм;

– минимально допустимая – 22,4 мм.

Предельно допустимая разность толщин тормозного диска – 0,005 мм.

При необходимости замените тормозной диск следующим образом:

– поднимите автомобиль и закрепите его на опорах;

– снимите колесо;

– снимите суппорт в сборе с поворотного кулака и закрепите его проволокой на стойке;

– снимите со ступицы передний тормозной диск.

Очистите все детали изопропиловым спиртом, за исключением тормозных колодок и прокладок.

Нанесите смазку на манжету поршня и установите манжету в цилиндр.

Смажьте наружную поверхность поршня и установите его в цилиндр суппорта.

Установите пылезащитный чехол поршня и кольцо крепления чехла.

Установите чехлы направляющих пальцев и вверните направляющие пальцы.

Установите тормозные колодки и суппорт.

Вверните пустотелый болт крепления тормозного шланга и затяните его моментом 7–13 Н·м.

ПРЕДУПРЕЖДЕНИЕ Не допускайте перекручивания тормозного шланга.

Залейте в бачок тормозную жидкость.

Удалите воздух из гидравлической системы привода тормозов. Нажмите педаль несколько раз и проверьте, нет ли утечек тормозной жидкости во всех соединениях.

Убедитесь, что при повороте переднего колеса из одного крайнего положения в другое тормозной шланг не соприкасается с элементами передней подвески и кузовом.

При необходимости замены тормозного диска также необходимо заменить и второй тормозной диск для обеспечения равномерности торможения. При замене тормозных дисков замените тормозные колодки.

Включите стояночный тормоз, поднимите переднюю часть автомобиля и закрепите на подставках. Снимите соответствующее переднее колесо.

Выверните болты крепления суппорта, поднимите суппорт вверх и закрепите его проволокой.

Тщательно очистите тормозной диск от ржавчины.

Проверьте тормозной диск на наличие трещин, особенно вокруг отверстий под болты крепления колеса, а также на наличие износа или механических повреждений, при необходимости замените его.

Индикатором часового типа проверьте биение тормозного диска. Индикатор часового типа закрепите в любом удобном месте и, проворачивая тормозной диск, определите его биение на расстоянии 5 мм от наружного края.

Предельно допустимое биение – 0,03 мм.

ПРЕДУПРЕЖДЕНИЕ Для того чтобы закрепить тормозной диск на ступице, затяните гайки крепления колеса.

Если биение тормозного диска превышает предельно допустимое, измените положение тормозного диска по отношению к ступице и повторно измерьте биение тормозного диска.

Перед перестановкой тормозного диска мелом промаркируйте сторону ступицы колеса и тормозного диска с максимальным биением.

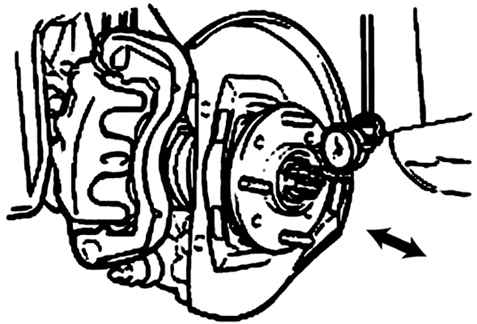

Рис. 6.19. Использование индикатора часового типа для измерения люфта ступицы переднего колеса

Снимите тормозной диск, установите индикатор часового типа, как показано на рис. 6.19, переместите ступицу в осевом направлении и измерьте люфт.

Предельно допустимый люфт – 0,02 мм.

Если люфт превышает предельно допустимое значение, проверьте каждый элемент подвески.

Если люфт не превышает предельно допустимое значение, установите тормозной диск в положении, повернутом на 180° от метки, и повторно измерьте биение тормозного диска.

Если биение нельзя откорректировать изменением положения тормозного диска, замените тормозной диск или обработайте его на специальном станке (MAD, DL–8700PF или аналоге).

После корректировки положения тормозной диск часто имеет меньшее биение, чем новый.

Микрометром измерьте толщину тормозного диска в восьми местах, примерно через каждые 45° на расстоянии 10 мм от наружного края диска. За истинную толщину тормозного диска необходимо принять наименьшее из измеренных значений. При наличии царапин или трещин глубиной более 0,5 мм тормозной диск необходимо заменить.

– номинальная – 24,5 мм;

– минимально допустимая – 22,4 мм.

Предельно допустимая разность толщин тормозного диска – 0,005 мм.

Если толщина тормозного диска менее минимально допустимой, замените тормозной диск.

Если предельно допустимая разность толщин тормозного диска превышает допустимое значение, замените тормозной диск или обработайте его на специальном станке (MAD, DL–8700PF или аналоге).

Во время продолжительного дождя открыто расположенный тормозной диск подвергается интенсивному воздействию влаги, которая задерживает начало работы тормозных механизмов на долю секунды, так как сначала должна испариться влага, находящаяся между тормозными дисками и тормозными колодками. Зимой, когда на дорогах разбрасывают соль, задержка начала работы тормозных механизмов встречается гораздо чаще, так как при торможении сначала удаляется соль, находящаяся на тормозных колодках и тормозных дисках.

При движении по влажной дороге рекомендуется время от времени нажимать на педаль тормоза, чтобы снять с тормозных дисков влагу и грязь. За счет центробежной силы вода при движении сбрасывается с тормозных дисков, но на них остается тонкая пленка из жиров, силиконов, остатков резины, смазки и грязи, которая снижает эффективность торможения. При остановке автомобиля после движения под дождем рекомендуется просушить тормоза нажатием на педаль тормоза.
