7.8.3. Внутренняя отделка салона

Элементы отделки интерьера крепятся винтами или различного типа скобами, пистонами и фиксаторами. Перед снятием элемента отделки интерьера проверьте, что его не удерживает наложенная на него другая деталь.
В первую очередь вывинтите видимые винты крепления элемента отделки интерьера. Если после этого элемент не снимается, значит, его удерживают скрытые скобы или фиксаторы, которые обычно расположены по периметру элемента отделки, и их отсоединение необходимо проводить с помощью широкого шлица отвертки. Для установки необходимо совместить фиксатор с отверстием и, нажав на панель отделки интерьера, четко зафиксировать ее в отверстии.

Обивка передней стойки.

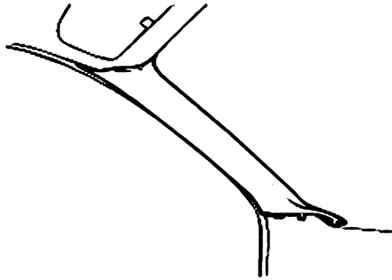

Расположение верхней обивки передней стойки
Рис. 7.44. Расположение верхней обивки передней стойки


Подденьте отверткой и снимите верхнюю обивку передней стойки (рис. 7.44).

Накладка порога передней двери.

Расположение винтов и фиксаторов крепления накладки порога передней двери
Рис. 7.45. Расположение винтов и фиксаторов крепления накладки порога передней двери


Выверните винты и снимите накладку порога передней двери (рис. 7.45).

Обивка нижней боковой части пространства для ног.

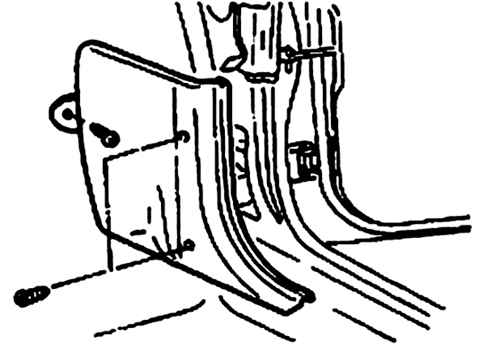

Расположение винтов крепления обивки нижней боковой части пространства для ног
Рис. 7.46. Расположение винтов крепления обивки нижней боковой части пространства для ног


Выверните винты и снимите обивку нижней боковой части пространства для ног (рис. 7.46).

Накладка порога передней двери.

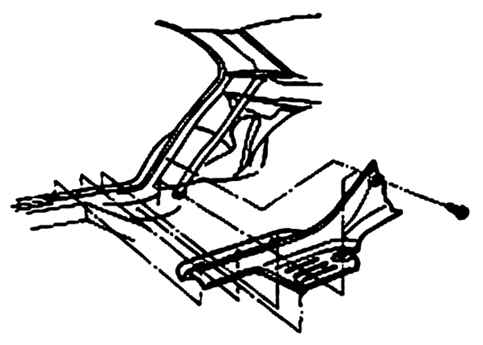

Расположение винтов крепления накладки порога задней двери
Рис. 7.47. Расположение винтов крепления накладки порога задней двери


Выверните винты и снимите накладку порога передней двери (рис. 7.47).

Обивка центральной стойки.

Расположение скрытых фиксаторов крепления нижней обивки центральной стойки
Рис. 7.48. Расположение скрытых фиксаторов крепления нижней обивки центральной стойки


Подденьте отверткой и снимите нижнюю обивку центральной стойки (рис. 7.48).
Выверните болт крепления верхней анкерной пластины ремня безопасности переднего сиденья.
Подденьте отверткой и снимите верхнюю обивку центральной стойки.

Обивка задней стойки.
Снимите спинку заднего сиденья.

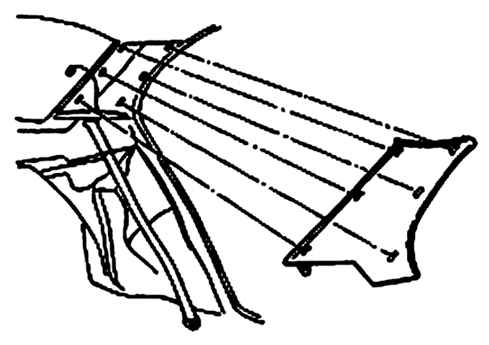

Расположение скрытых фиксаторов крепления обивки задней стойки
Рис. 7.49. Расположение скрытых фиксаторов крепления обивки задней стойки


Подденьте отверткой и снимите обивку задней стойки (рис. 7.49).

Обивка потолка.
Для снятия обивки потолка предварительно снимите следующие элементы:
– верхнюю обивку передних стоек (см. рис. 7.44);
– верхнюю обивку центральной стойки (см. рис. 7.48);
– обивку задней стойки (см. рис. 7.49);
– солнцезащитный козырек и его фиксатор.
Шлицевой отверткой снимите рассеиватель переднего фонаря освещения салона.
Выверните винты и снимите передний фонарь освещения салона.
Выверните винты и снимите поручни.
Шлицевой отверткой снимите рассеиватель фонаря освещения салона.
Выверните два винта и снимите фонарь освещения салона.

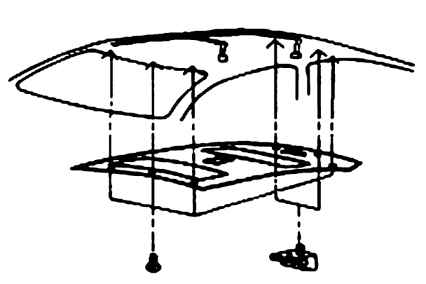

Расположение фиксаторов крепления обивки потолка
Рис. 7.50. Расположение фиксаторов крепления обивки потолка


Снимите заглушки, освободите фиксаторы и снимите обивку потолка (рис. 7.50).
Установка проводится в последовательности, обратной снятию.
