9.4.5. Установка соединительных деталей

Соединение болт-гайка.
Для облегчения затяжки и предотвращения утечки хладагента смажьте уплотнительное кольцо маслом для смазки компрессора кондиционера.
Затягивайте гайки двумя ключами, что исключит проворачивание трубок системы кондиционирования.
Затяните болты и гайки требуемым моментом.

Фланец с направляющим пальцем.

Фланец с направляющим пальцем

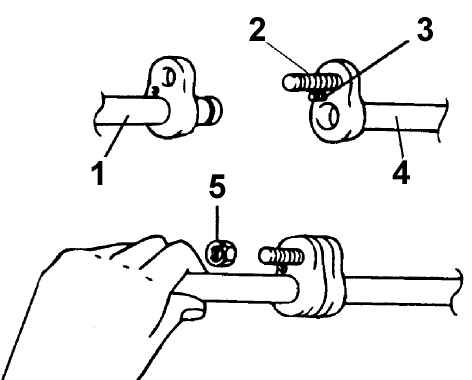

Рис. 9.1. Фланец с направляющим пальцем:
1 – вставляемое соединение; 2 – шпилька; 3 – направляющий палец; 4 – гнездовое соединение;
5 – гайка


Проверьте новое уплотнительное кольцо на наличие повреждений (пользуйтесь только рекомендованными кольцами) и смажьте его компрессорным маслом. Прижав трубку к фланцу с направляющим пальцем, затяните гайку от руки, после чего затяните ее требуемым моментом (рис. 9.1).

Обращение с трубками и соединениями.
Внутренние детали системы кондиционирования находятся в состоянии химической стабильности до тех пор, пока используются хладагент и масло, не содержащие влаги. Попадание незначительного количества грязи, влаги или воздуха может нарушить химическую стабильность и стать причиной серьезных повреждений.
