10.30. Снятие, проверка состояния и установка рулевой колонки

На некоторых моделях колонка имеет безопасную конструкцию и нажимание на ее вал с чрезмерным усилием может привести к аварийному складыванию сборки! Не производите попыток самостоятельного ремонта механизмов складывания и регулировки наклона колонки!

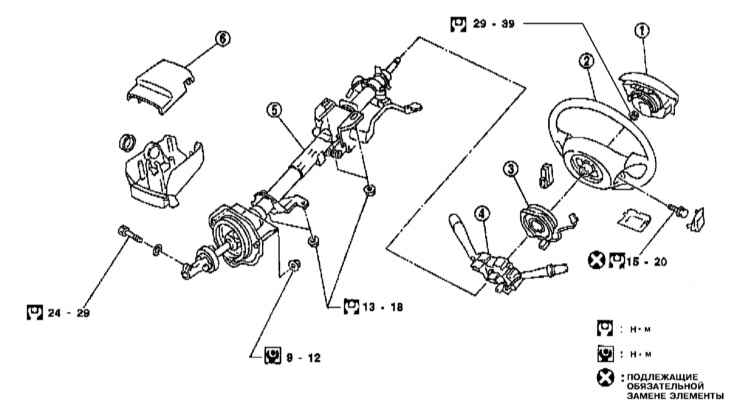

Сборка рулевой колонки

1 — Модуль подушки безопасности
2 — Рулевое колесо
3 — Кабельный барабан

4 — Комбинированный подрулевой переключатель
5 — Сборка рулевой колонки
6 — Крышка кожуха рулевой колонки

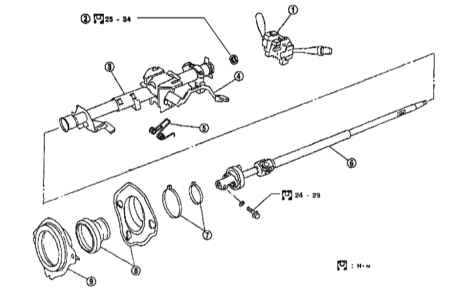

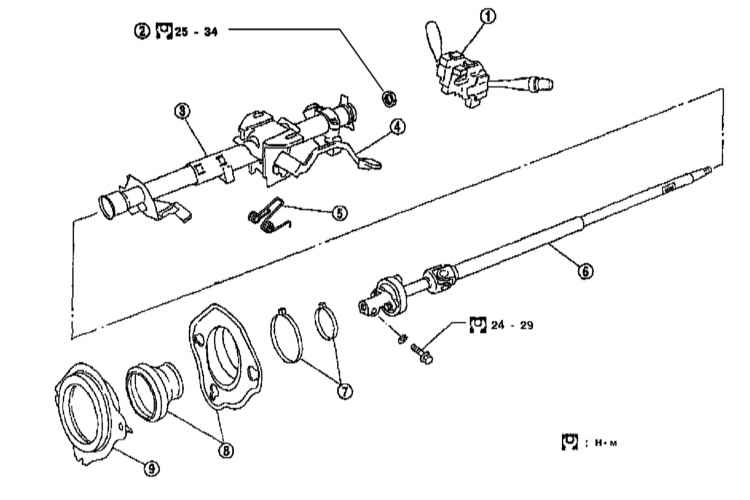

Конструкция рулевого вала

1 — Комбинированный подрулевой переключатель
2 — Контргайка
3 — Рукав
4 — Рычаг регулировки положения
5 — Возвратная пружина

6 — Сборка рулевого вала
7 — Бандажные ленты
8 — Защитные чехлы
9 — Крышка


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Деактивируйте SRS (см. Главу Электрооборудование).
  2. Приведите передние колеса автомобиля в прямолинейное положение.
  3. Снимите рулевое колесо (см. Снятие и установка рулевого колеса).
  4. При помощи кернера пометьте установочное положение U-образного карданного шарнира.
  5. Выверните нижний стяжной болт шарнирной сборки.
  6. Снимите верхнюю и нижнюю секции кожуха рулевой колонки.
  7. Снимите трос блокировки переключения АТ (см. Главу Трансмиссионная линия).
  8. Снимите трос индикатора положения АТ.
  9. Отсоедините электропроводку подрулевых переключателей, замка зажигания и спирального кабельного барабана.
  10. Снимите сборку комбинированного переключателя (см. Снятие и установка сборки комбинированных подрулевых переключателей).
  11. Снимите левую нижнюю секцию отделки панели приборов.
  12. Выверните болты нижнего опорного кронштейна колонки и болты крепления пыльника/ панели пола.
  13. Выверните болты крепления верхнего опорного кронштейна колонки.
  14. Снимите колонку, аккуратно втянув ее в салон автомобиля.


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Если имело место нарушение плавности вращения рулевого колеса, оцените степень износа подшипников рулевой колонки.
  2. Проверьте наличие в подшипниках смазки.
  3. Осмотрите рукав корпуса колонки на наличие деформаций и прочих механических повреждений.
  1. Если автомобиль попадал в аварию, измерьте геометрические параметры колонки и верхнего шарнира.

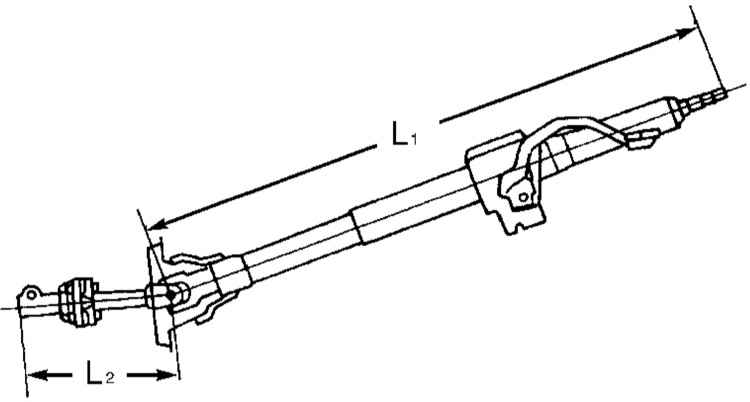

    A — Проверочные размеры рулевой колонки и верхнего карданного шарнир

    L 1 — Длина верхнего вала рулевой колонки
    L 2 — Длина нижнего вала рулевой колонки

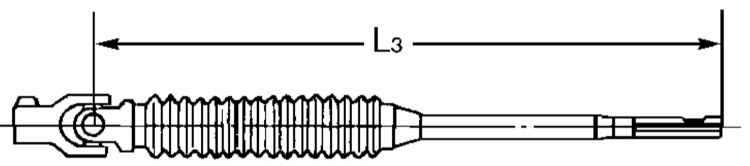

    B — Проверочный размер верхнего карданного шарнира рулевой колонки

A.

B.

Верхний шарнир расположен между редукционной сборкой рулевого привода и нижним валом рулевой колонки.

  1. Если результаты измерений выходят за пределы допустимых диапазонов (см. Спецификации), замените колонку в сборе.

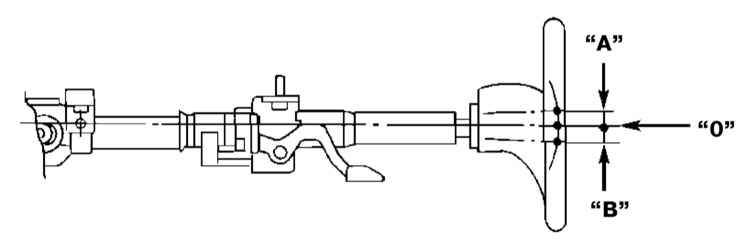

  1. Проверьте установочные размеры приводного механизма регулировки наклона колонки. Сравните результаты измерений с требованиями Спецификаций, в случае необходимости произведите замену колонки.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Удостоверьтесь, что передние колеса автомобиля по-прежнему находятся в прямолинейном положении.

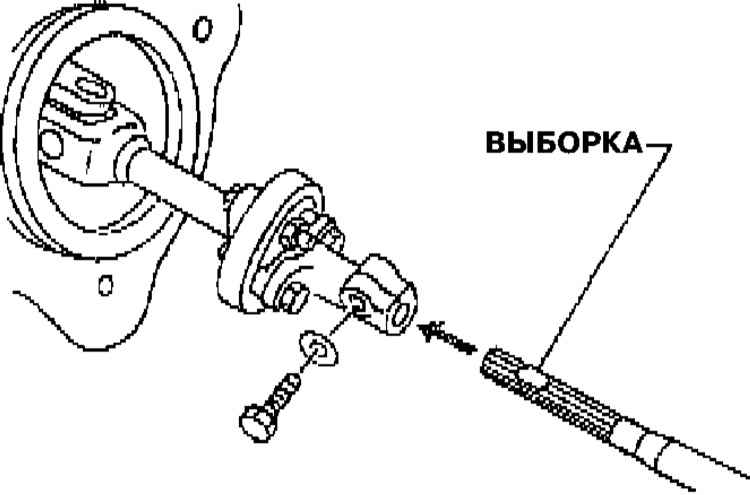

  2. Из салона проденьте сборку рулевой колонки в отверстие в полу автомобиля. Удостоверьтесь в правильности совмещения установочных меток вала шестерни и U-образного карданного шарнира.
  1. Подсоедините нижний шарнир к валу шестерни, — проследите, чтобы стяжной болт оказался развернут к вырезу на валу.
  1. Установите верхний и нижний опорные кронштейны колонки, а также нижний пыльник с крепежным фланцем.
  2. От руки затяните все болты нижнего кронштейна и крепежного хомута.
  3. Затяните болт нижнего карданного шарнира.
  4. Затяните гайки и болты верхнего и нижнего кронштейнов с требуемым усилием.
  5. Восстановите исходное подсоединение электропроводки.
  6. Установите секции кожуха рулевой колонки и рулевое колесо (см. Снятие и установка рулевого колеса).
  7. Затяните гайку крепления рулевого колеса с требуемым усилием.
  8. Установите модуль подушки безопасности/ накладку клаксона. Проверьте исправность функционирования звукового сигнала, замка зажигания и подрулевых переключателей.
  9. Проверьте правильность центровки рулевого колеса (см. Проверки и регулировки рулевого колеса).
  1. Проверьте исправность функционирования механизма регулировки наклона колонки и его установочные размеры.
