12.5. Прерыватели цепи - общая информация

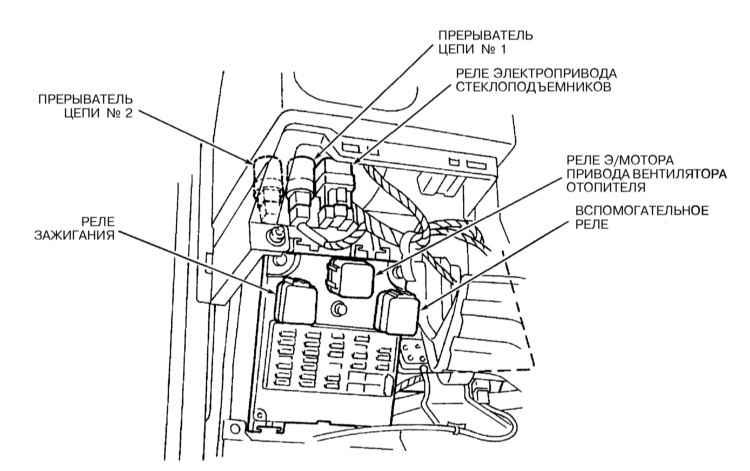

Расположение двух прерывателей цепи в салонном монтажном блоке предохранителей/ реле

Прерыватели цепи используются для защиты таких компонентов системы бортового электрооборудования, как головные фары и электромоторы привода стеклоподъемников/ крышки верхнего люка/ дверных замков, и т.п. (см. иллюстрацию выше).

На некоторых моделях после срабатывания прерыватели возвращаются в исходное состояние автоматически. Если вызывавшая отключение прерывателя перегрузка носила не эпизодический характер, следует без промедления проверить состояние соответствующего контура. После устранения неисправности прерыватель цепи вновь входит в нормальный режим функционирования. Иногда возврат прерывателя в рабочее состояние приходится производить вручную после устранения причины перегрузки.

Для введения прерывателя в рабочее состояние отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Извлеките прерыватель, проденьте тонкий стержень в специально предусмотренное отверстие в корпусе и протолкните его внутрь отверстия до щелчка. Затем имеет смысл при помощи омметра удостовериться в наличии проводимости между клеммами прерывателя и лишь после этого устанавливать его на место.
