4.6. Замена ремня привода ГРМ

Не перегибайте и не перекручивайте ремень!
После снятия газораспределительного ремня не проворачивайте коленчатый и распределительные валы во избежание повреждения внутренних компонентов двигателя в результате входа удара клапанов о днища поршней!
Перед установкой ремня тщательно очистите все зубчатые колеса привода ГРМ, полностью удалив с них грязь, смазку и влагу!
Установка газораспределительного ремня должна производиться на холодном двигателе!

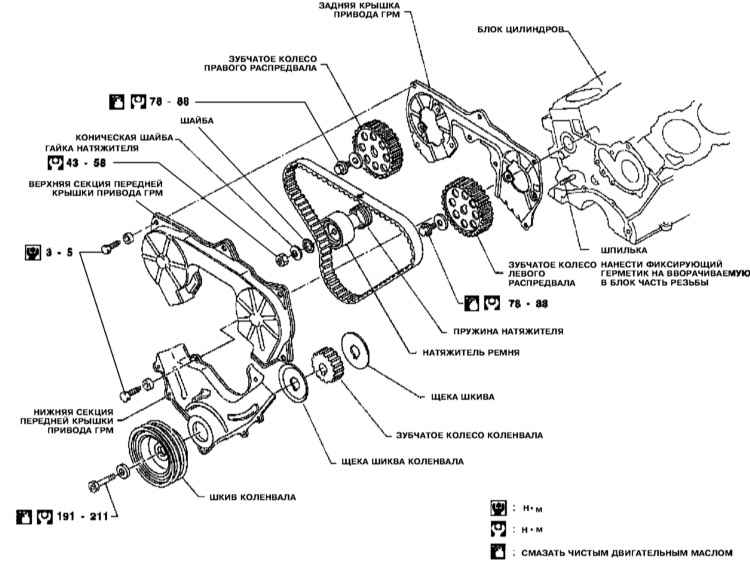

Детали установки компонентов привода ГРМ


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Взведите стояночный тормоз, подоприте задние колеса противооткатными башмаками, затем поддомкратьте передок автомобиля и установите его на подпорки (см. иллюстрацию Схема заведения подпорок для фиксации автомобиля в поднятом положении). При соответствующей комплектации снимите защиту картера.
  2. Опорожните радиатор, — постарайтесь не допустить попадания охлаждающей жидкости на приводные ремни.
  3. Снимите радиатор.
  4. Снимите вентилятор системы охлаждения и шкив водяного насоса.
  5. Снимите ремни привода рулевого насоса, компрессора К/В и генератора.
  6. Выверните все свечи зажигания.
  7. Снимите защитный экран распределителя.
  8. Снимите опорный кронштейн промежуточного ролика ремня привода компрессора К/В.
  9. Снимите трубку соединяющую крышку газораспределительного механизма с рукавом воздухозаборника.
  10. Снимите подведенный к термостату шланг охладительного тракта.

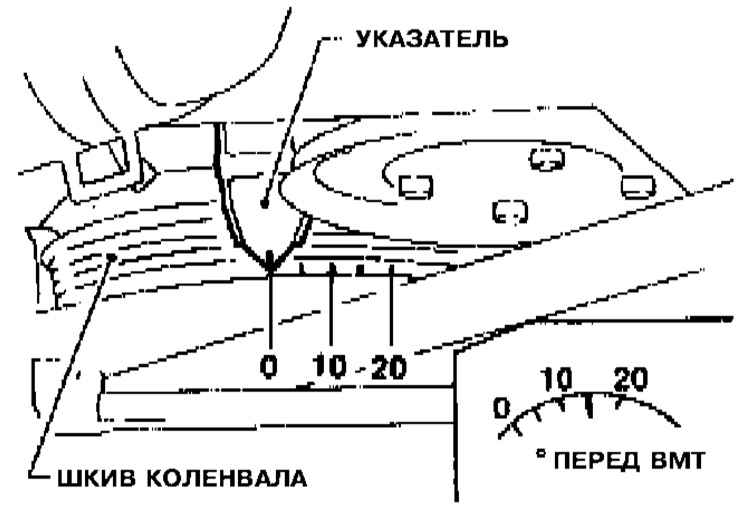

  1. Проворачивая коленчатый вал за болт его шкива, приведите двигатель в положение ВМТ конца такта сжатия поршня первого цилиндра.
  1. Выверните болт шкива коленчатого вала и при помощи подходящего съемника демонтируйте последний.
  2. Снимите верхнюю и нижнюю секции передней крышки привода ГРМ.

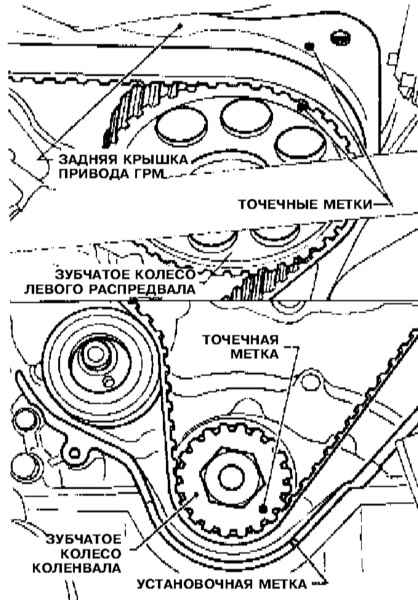

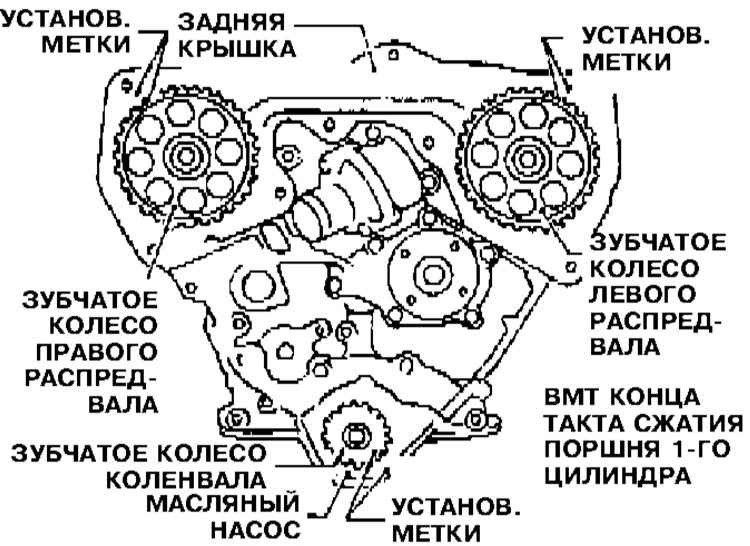

  3. Добейтесь совмещения точечной установочной метки зубчатого колеса левого распределительного вала с ответной меткой на верхней секции задней крышки привода ГРМ.
  1. Удостоверьтесь в правильности совмещения установочной метки зубчатого колеса коленчатого вала с риской на корпусе масляного насоса.
  1. Временно установите на место болт шкива коленчатого вала, обеспечив тем самым возможность проворачивания последнего.
  1. Ослабьте гайку натяжителя, разверните сборку последнего и снимите газораспределительный ремень.


Проверка состояния

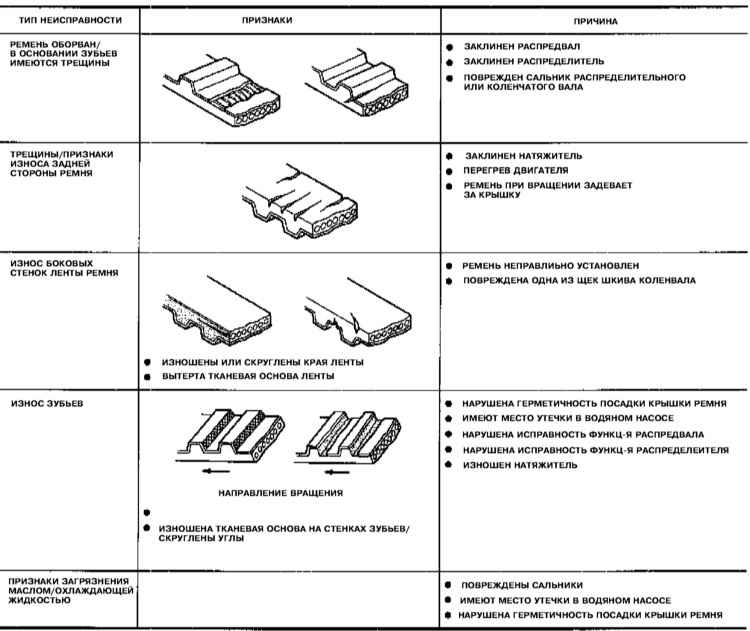

Типичные дефекты зубчатого ремня привода ГРМ



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Внимательно изучите состояние снятого ремня, в случае выявления дефектов (см. иллюстрацию Типичные дефекты зубчатого ремня привода ГРМ) произведите его замену.

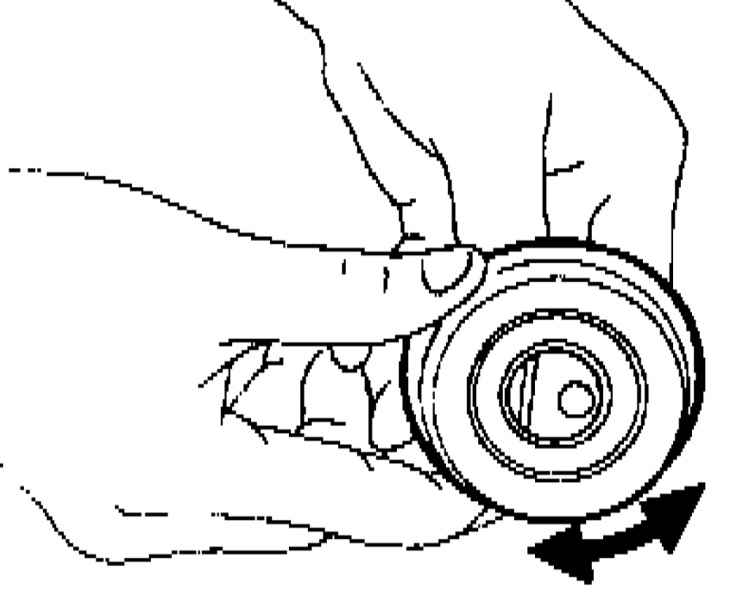

  1. Вручную проверьте свободу вращения ролика натяжителя.
  1. Оцените состояние пружины натяжителя.
  2. Дефектные компоненты замените.


Установка

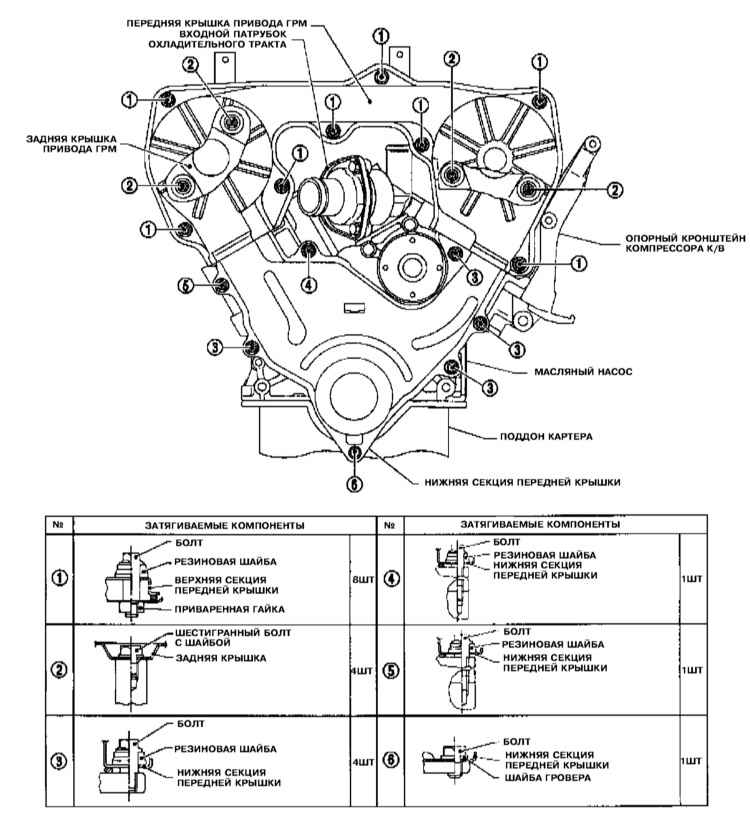

Детали установки крышки привода ГРМ



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Удостоверьтесь, что двигатель по прежнему находится в положении ВМТ конца такта сжатия поршня первого цилиндра.

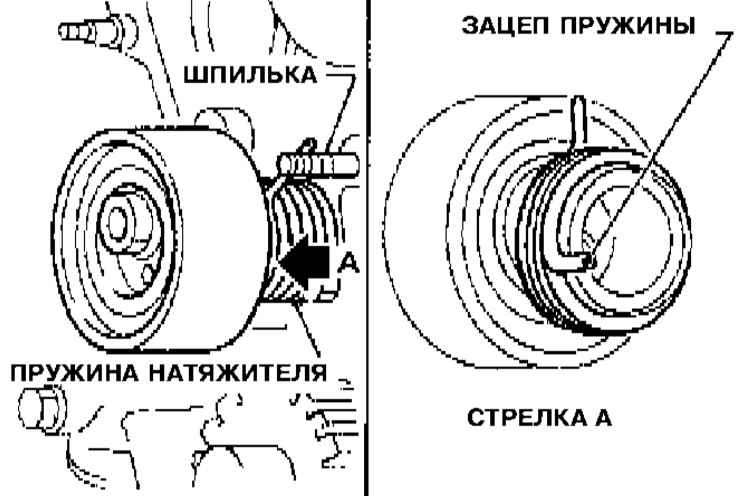

  1. Установите на место натяжитель с пружиной.

Если выворачивали крепежную шпильку, то перед вворачиванием в блок двигателя ее резьбовую часть необходимо смазать фиксирующим герметиком.

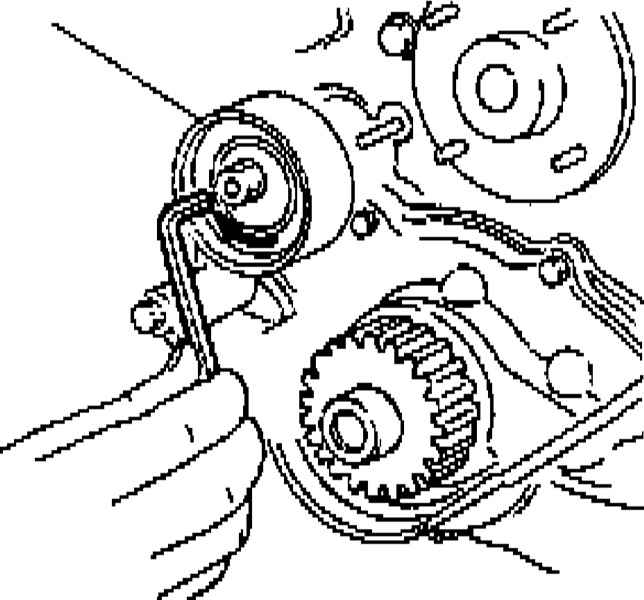

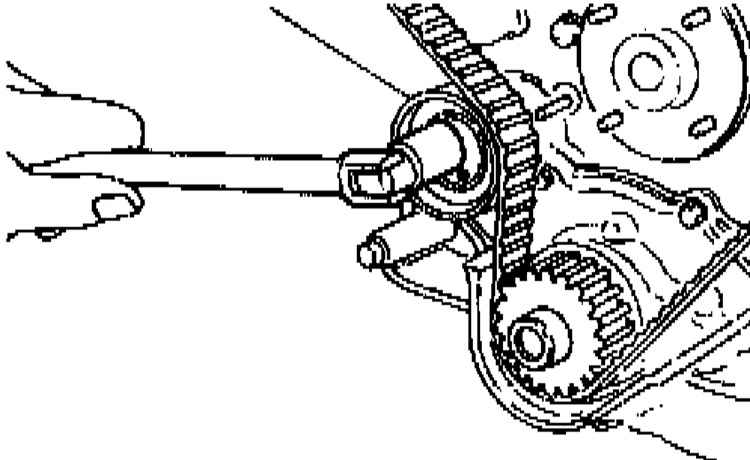

  1. При помощи пруткового ключа разверните натяжитель до упора наружу и временно затяните гайку его фиксации.

  1. Проследив за правильностью совмещения установочных меток, установите ремень, — белые линии на ленте ремня должны совместиться с точечными установочными метками на зубчатых колесах распределительных и коленчатого валов. Удостоверьтесь, что ремень посажен таким образом, чтобы нанесенная на его ленту стрелка указывала в сторону от двигателя (к передней крышке привода ГРМ).

На рассматриваемых в настоящем Руководстве моделях Infiniti QX4, оборудованных двигателем 3.3 л, используется 133 -зубый газораспределительный ремень. При установке между зубчатыми колесами распределительных валов должно оказаться 40 зубьев ремня, между колесами левого распределительного и коленчатого валов — 43 зуба.

  1. Удерживая натяжитель прутковым ключом, ослабьте фиксирующую его гайку.

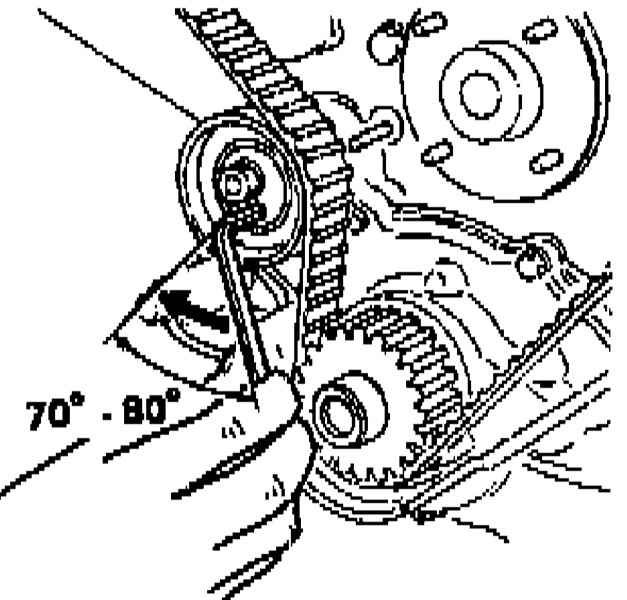

  1. Прутковым ключом разверните натяжитель на 70—80 градусов по часовой стрелке и вновь временно затяните гайку.

  1. Проверните коленчатый вал по часовой стрелке минимум на два полных оборота, в заключение приведя его в положение ВМТ конца такта сжатия поршня первого цилиндра.

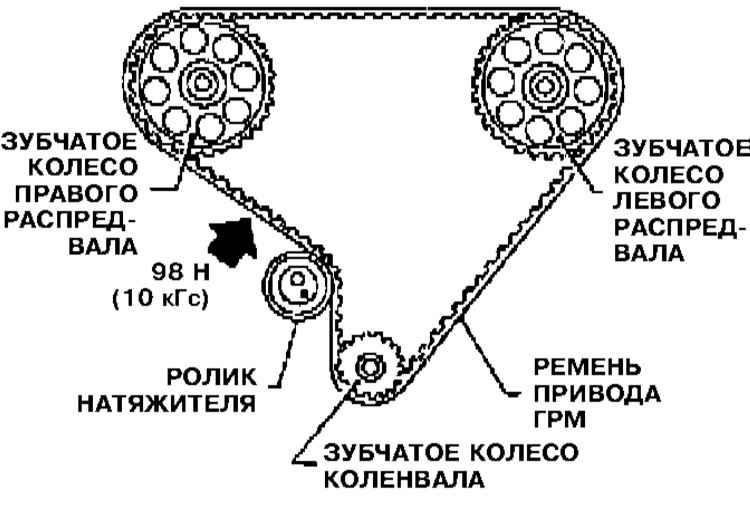

  1. Прижмите ленту ремня на участке между зубчатым колесом правого распределительного вала и роликом натяжителя с усилием 98 Н (10 кГс) .

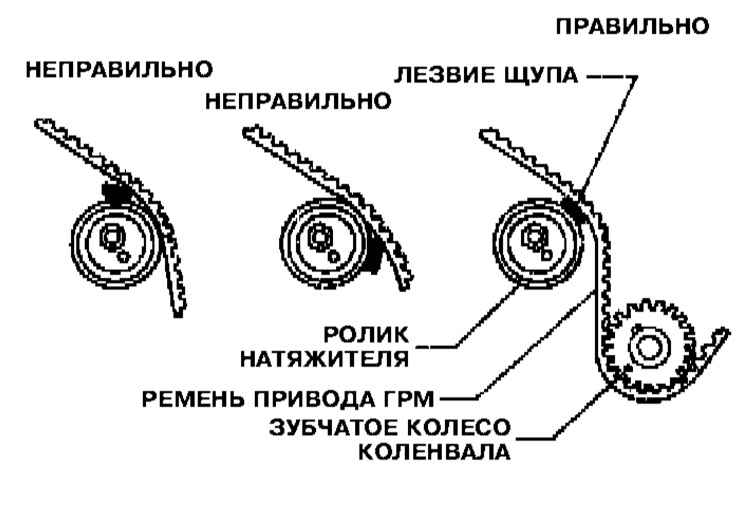

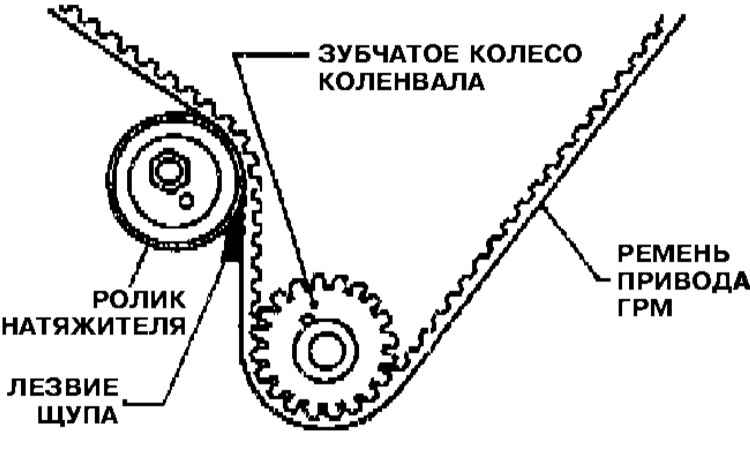

  1. Заправьте лезвие измерительного щупа толщиной 0.35 мм и шириной 1 2.7 мм в зазор между лентой ремня и натяжным роликом.

  1. Медленно проворачивая коленчатый вал по часовой стрелке, полностью втяните лезвие щупа под ремень.

Ремень при проворачивании вала должен сдвинуться приблизительно на 2.5 зуба.

  1. Удерживая натяжитель прутковым ключом, затяните фиксирующую его гайку.
  2. Слегка развернув коленчатый вал в любом направлении, извлеките щуп.
  3. Проверните коленчатый вал по часовой стрелке минимум на два полных оборота, в заключение приведя его в положение ВМТ конца такта сжатия поршня первого цилиндра.
  4. Установите верхнюю и нижнюю секции передней крышки привода ГРМ (см. иллюстрацию Детали установки крышки привода ГРМ).


Проверка усилия натяжения ремня

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Приведите двигатель в положение ВМТ конца такта сжатия поршня первого цилиндра.

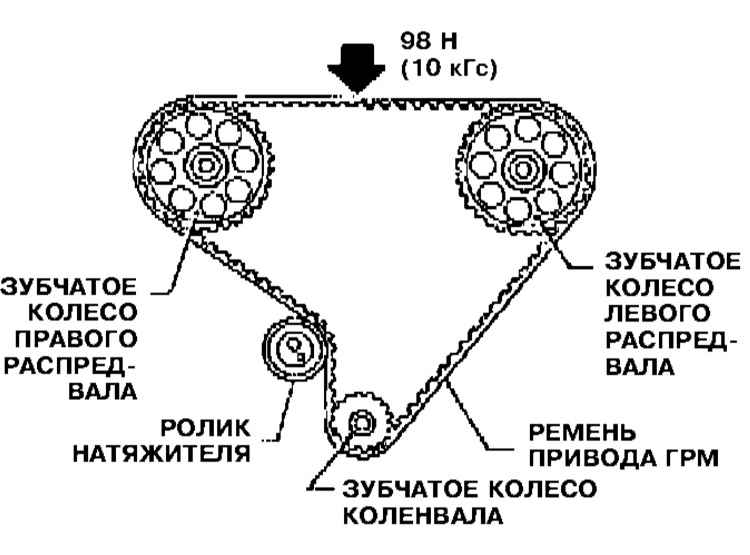

  1. Измерьте величину прогиба ремня на участке посередине между зубчатыми колесами распределительных валов при прикладывании к ленте усилия в 98 Н (10 кГс) . Требуемое значение составляет 13—15 мм .
