9.12. Регулировки педали ножного тормоза

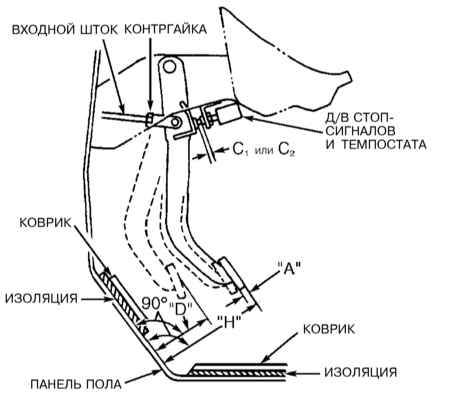

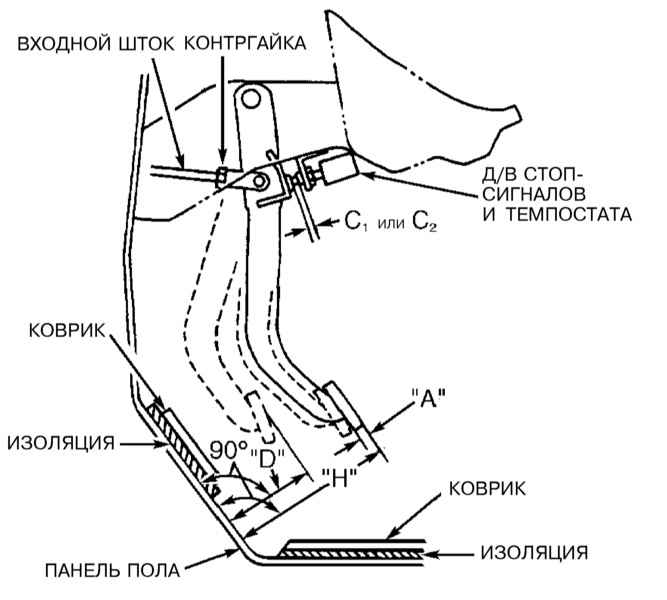

Установочные параметры педали ножного тормоза

А — Величина свободного хода педали
D — Высота положения выжатой педали
Н — Высота положения отпущенной педали

С 1 — Зазор датчика-выключателя стоп-сигналов
С 2 — Зазор датчика-выключателя темпостата


Свободный ход педали

Величина свободного хода педали ножного тормоза «А» (см. иллюстрацию Установочные параметры педали ножного тормоза) должна составлять 4—12 мм .

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. В случае необходимости отпустите контргайку и произведите необходимую регулировку путем вращения штока толкателя вакуумного усилителя тормозов в районе разрезного пальца. Добившись требуемого результата, затяните контргайку с требуемым усилием ( 12—15 Нм ). Проверьте исправность отключения стоп-сигналов при отпускании педали.


Резервный ход педали

 ПОРЯДОК ВЫПОЛНЕНИЯ

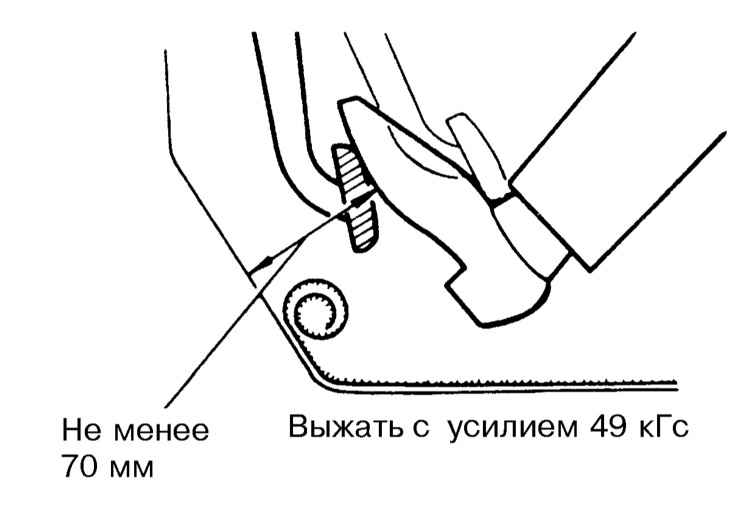

  1. При запущенном двигателе попросите помощника выжать педаль с усилием порядка 49 кГс и измерьте высоту положения колодки выжатой педали от пола, — не забудьте отогнуть мат. При отрицательных результатах проверки отгоните автомобиль в мастерскую автосервиса для выполнения соответствующей регулировки.

Чрезмерное опускание педали может объясняться нарушением регулировки барабанных тормозных механизмов задних колес, — попробуйте несколько раз взвести и отпустить стояночный тормоз.


Высота положения педали

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Измерьте высоту положения опущенной (Н) и выжатой (D) педали стояночного тормоза (см. иллюстрацию Установочные параметры педали ножного тормоза). сравните результаты измерения с требованиями Спецификаций. В случае необходимости отпустите контргайку и произведите необходимую регулировку путем вращения штока толкателя тормозного усилителя. Закончив, затяните гайку с требуемым усилием ( 16—22 Нм ), — проследите, чтобы наконечник штока оставался внутри разрезного пальца толкателя.
