9.19. Проверка исправности функционирования реле приводного электромотора гидромодулятора

Реле электромотора входит в состав блока реле ABS, который при отрицательных результатах проверки подлежит замене в сборе.


Проверка блока реле ABS



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините от блока реле ABS электропроводку (см. иллюстрацию Схема расположения на автомобиле элементов ABS).

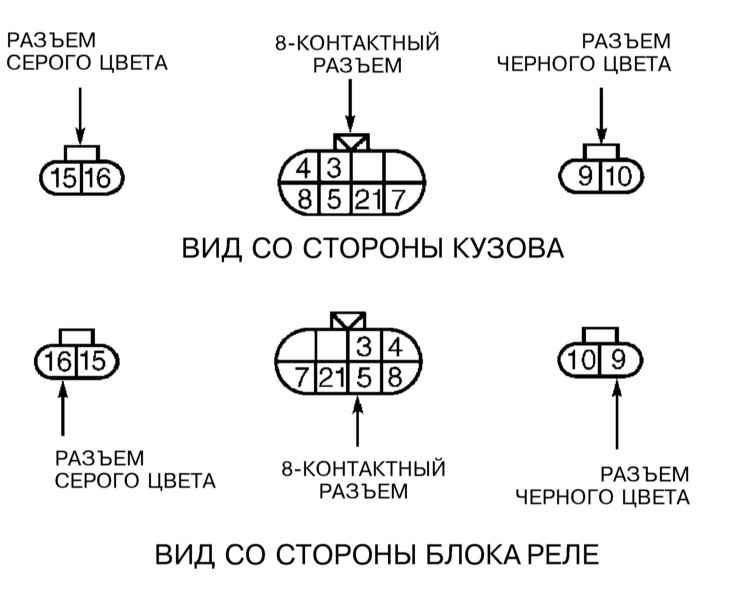

  2. Проверьте наличие проводимости между клеммой № 10 и №№ 4 и 15 блока реле (см. иллюстрацию Проверка блока реле ABS). Если проводимость отсутствует в обоих случаях, переходите к следующему этапу проверки, в противном случае замените блок.
  3. Подайте напряжение батареи (12 В) между клеммами №№ 5 и 8 и повторите предыдущую проверку. На этот раз проводимость должна иметь место, в противном случае блок подлежит замене.
  4. Снимите напряжение с блока и измерьте сопротивление между клеммам №№ 5 и 8. Номинальное значение составляет 70.8—157.8 Ом . Неисправный блок подлежит замене.
