9.4. Замена колодок дисковых тормозных механизмов передних колес

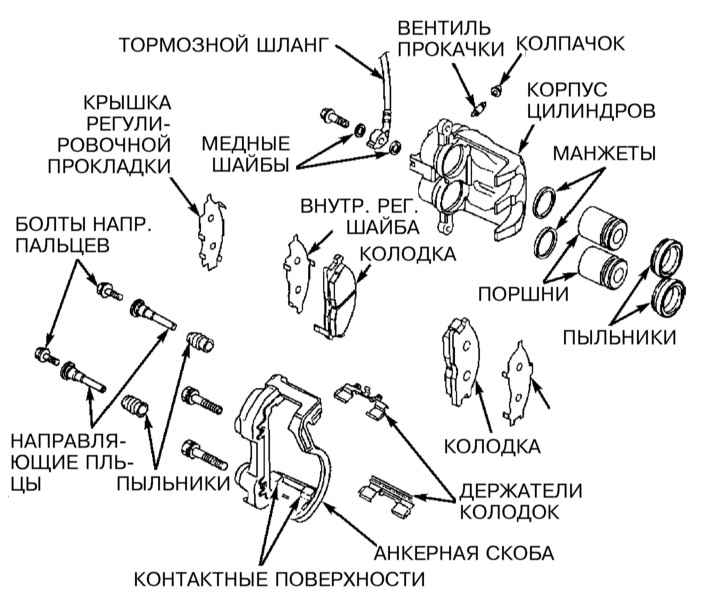

Конструкция дисковых тормозных механизмов передних колес


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте передок автомобиля и установите его на подпорки (см. иллюстрацию Схема заведения подпорок для фиксации автомобиля в поднятом положении). Снимите соответствующее переднее колесо. Выверните нижний крепежный болт и разверните суппорт вверх на направляющем пальце.
  2. Снимите держатели колодок и регулировочные прокладки. Снимите колодки и измерьте остаточную толщину их фрикционных накладок (минимальное допустимое значение составляет 2.0 мм ). В случае необходимости произведите замену колодок.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Протрите пыльник поршня колесного цилиндра и направляющие пальцы.
  2. Отожмите поршень и посадите в анкерную скобу внутреннюю колодку.
  3. Смажьте контактирующие с держателями колодок поверхности суппорта специальной тормозной смазкой, затем установите наружную колодку и регулировочные прокладки.
  4. Установите держатели колодок.
  5. Опустите суппорт в штатное положение и установите нижний крепежный болт.
  6. Затяните болты с требуемым усилием, затем несколько раз выжмите педаль ножного тормоза для усадки компонентов тормозного механизма.
