9.8. Снятие и установка главного тормозного цилиндра (ГТЦ)

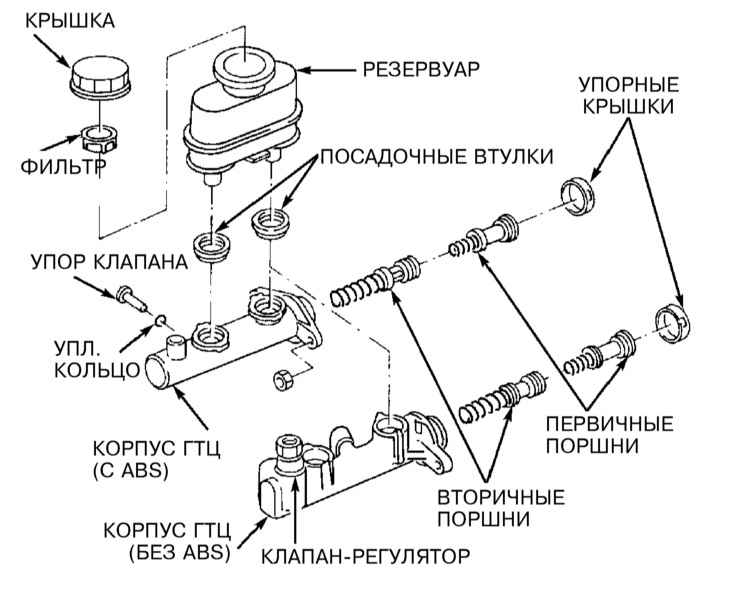

Конструкция ГТЦ


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Отсоедините электропроводку от датчика-выключателя уровня тормозной жидкости.
  3. Снимите пластмассовую крышку, при помощи шприца или резиновой груши откачайте из резервуара ГТЦ как можно большее количество тормозной жидкости, затем установите крышку на место.
  4. Отсоедините от ГТЦ и сразу же закупорьте тормозные линии.
  5. Отпустите крепежные гайки и снимите ГТЦ в сборе с резервуаром.
  6. В случае необходимости снимите с главного цилиндра резервуар.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка производится в порядке, обратном порядку демонтажа компонентов, — проследите за надежностью затягивания крепежа. В заключение прокачайте тормозную систему.
  2. Подсоедините к резервуару гидравлические линии и электропроводку датчика уровня тормозной жидкости.
  3. Дальнейшая установка производится в порядке обратном порядку демонтажа компонентов.
  4. В заключение залейте в резервуар свежую тормозную жидкость DOT 3, прокачайте гидравлический тракт (см. Прокачка гидравлического тракта рулевого привода) и выполните регулировку педали ножного тормоза (см. Замена колодок дисковых тормозных механизмов передних колес).
