9.9. Снятие и установка сборки вакуумного усилителя тормозов

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите ГТЦ (см. Снятие и установка главного тормозного цилиндра (ГТЦ)).
  2. В салоне автомобиля снимите крепежный штифт и отсоедините шток толкателя усилителя от рычага педали ножного тормоза.
  3. Отсоедините от сборки тормозного усилителя вакуумный шланг.
  4. Отдайте крепежные гайки и снимите сборку вакуумного усилителя с задней переборки двигательного отсека.
  5. Установка производится в обратном порядке, — перед установкой ГТЦ произведите регулировку толкателя (см. ниже).


Регулировка штока толкателя

 ПОРЯДОК ВЫПОЛНЕНИЯ

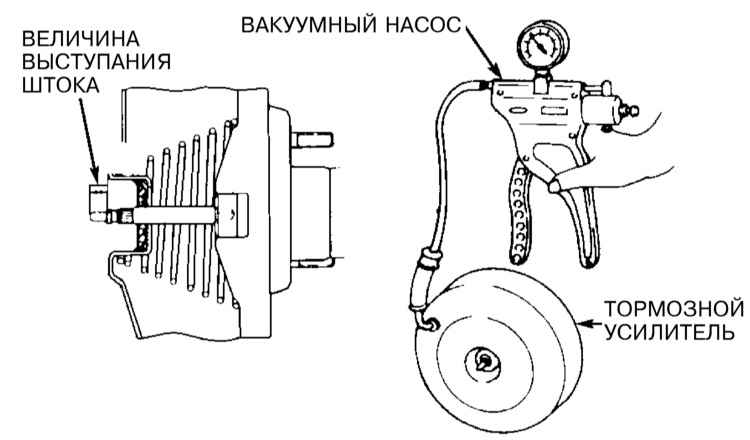

  1. Подсоедините к приемному штуцеру сборки вакуумного усилителя ручной вакуумный насос и создайте в сборке разрежение глубиной 508 мм рт. ст. Измерьте величину выступания штока толкателя из кожуха сборки. Номинальное значение составляет 10.1—10.4 мм . Если отрегулировать шток не удается, замените сборку тормозного усилителя.
