10.10. Снятие механизма привода выключения сцепления на автомобиле с двигателем УМПО-331

Снимаем коробку передач вместе с картером сцепления (см.«Замена кожуха и ведомого диска сцепления на автомобиле с двигателем УМПО-331» ).

Снятие механизма привода выключения сцепления на автомобиле с двигателем УМПО-331

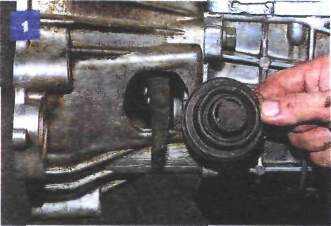

Снимаем чехол вилки привода выключения сцепления.

Снятие механизма привода выключения сцепления на автомобиле с двигателем УМПО-331

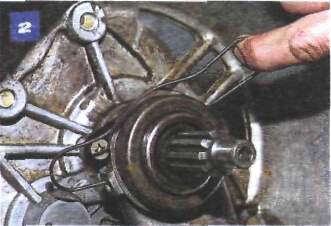

Выводим концы пружины из отверстий вилки и обоймы подшипника...

Снятие механизма привода выключения сцепления на автомобиле с двигателем УМПО-331

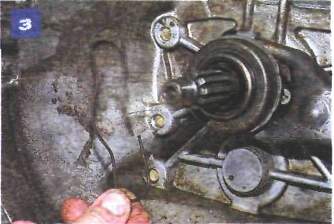

...и снимаем пружину.

Снятие механизма привода выключения сцепления на автомобиле с двигателем УМПО-331

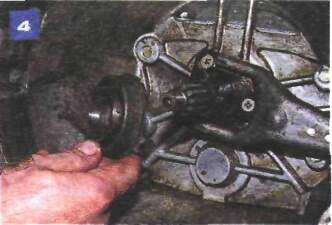

Снимаем подшипник выключения сцепления.

Снятие механизма привода выключения сцепления на автомобиле с двигателем УМПО-331

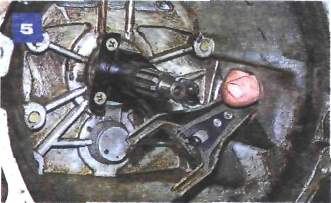

Сдвинув вилку наружу картера сцепления, снимаем ее с шаровой опоры...

Снятие механизма привода выключения сцепления на автомобиле с двигателем УМПО-331

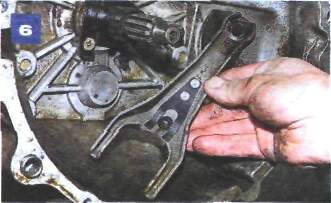

...и выводим внутрь картера сцепления.

Снятие механизма привода выключения сцепления на автомобиле с двигателем УМПО-331

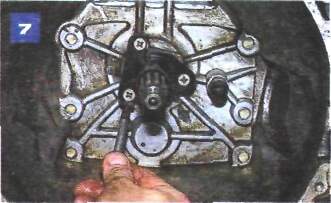

Крестообразной отверткой отворачиваем три винта крепления направляющей втулки подшипника выключения сцепления к картеру.

Снятие механизма привода выключения сцепления на автомобиле с двигателем УМПО-331

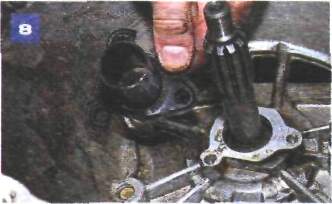

Снимаем направляющую втулку.

Устанавливаем узлы и детали привода выключения сцепления в обратной последовательности, смазав наружную поверхность направляющей втулки подшипника и шаровую опору вилки смазкой ШРУС-4.
