13.4. Замена сальника шлицевого соединения фланца эластичной муфты и хвостовика переднего карданного вала

Снимаем карданную передачу (см. «Снятие карданной передачи» ).

Замена сальника шлицевого соединения фланца эластичной муфты и хвостовика переднего карданного вала

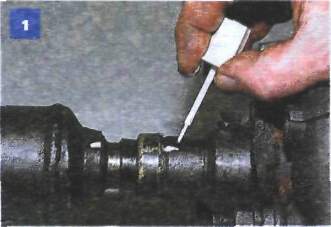

Краской помечаем взаимное расположение переднего карданного вала и фланца эластичной муфты.

Замена сальника шлицевого соединения фланца эластичной муфты и хвостовика переднего карданного вала

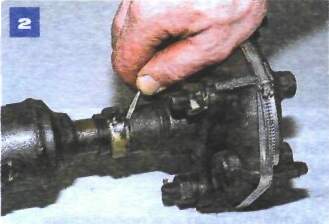

Отверткой отгибаем лепестки обоймы сальника.

Замена сальника шлицевого соединения фланца эластичной муфты и хвостовика переднего карданного вала

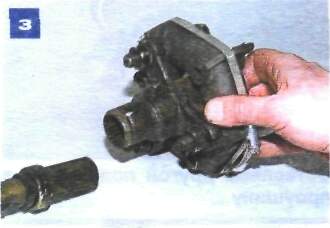

Снимаем фланец в сборе с эластичной муфтой со шлицевого хвостовика вала.

Замена сальника шлицевого соединения фланца эластичной муфты и хвостовика переднего карданного вала

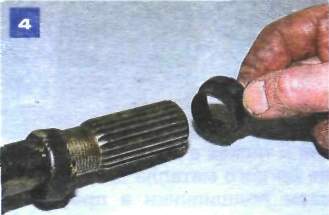

Снимаем с хвостовика вала сальник.

Собираем узел в обратной последовательности. Надеваем новый сальник (большим наружным диаметром к фланцу) на шлицевой хвостовик вала. Смазываем шлицы вала смазкой Фиол-2У. При соединении вала и фланца совмещаем метки (см. фото 1). Прижимаем сальник обоймой до упора в торец фланца...

Замена сальника шлицевого соединения фланца эластичной муфты и хвостовика переднего карданного вала

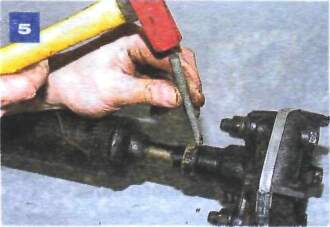

...и подгибаем лепестки обоймы в проточку фланца.
