13.5. Снятие эластичной муфты

Снимаем карданную передачу (см. «Снятие карданной передачи» ).

Снятие эластичной муфты

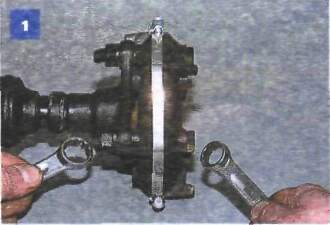

Удерживая накидным ключом «на 17» болт крепления эластичной муфты к фланцу, накидным ключом «на 19» отворачиваем гайку.

Аналогично отворачиваем гайки еще двух болтов и вынимаем болты,

Снятие эластичной муфты

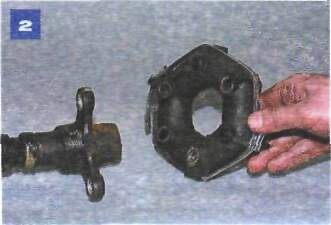

Снимаем муфту.

Устанавливаем муфту в обратной последовательности.

Снятие эластичной муфты

Выступы стальных вкладышей муфты должны войти в пазы фланца.
