19.12. Звуковой сигнал

Звуковой сигнал типа 20.3721 установлен на верхней панели рамки радиатора за решеткой радиатора. Включается центральной кнопкой рулевого колеса. Контактное кольцо кнопки закреплено на рулевом колесе, а подпружиненный контакт — на соединителе полрулевого переключателя. Если звук сигнала стал слабым и хриплым, его можно отрегулировать, вращая винт, расположенный с обратной стороны корпуса сигнала, в ту или иную сторону.

Схема включения звукового сигнала: 1 - звуковой сигнал; 2 - монтажный блок; 3 - репе звукового сигнала; 4 - выключатель звукового сигнала.

Для снятия звукового сигнала отсоединяем провод «массы» от аккумуляторной батареи. Снимаем решетку радиатора (см. «Снятие решетки радиатора» ). Отсоединяем провода от сигнала.

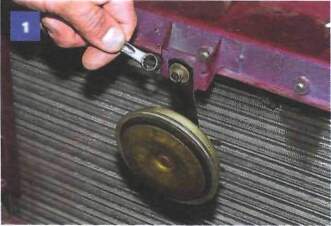

Накидным ключом «на 10» отворачиваем болт крепления сигнала.

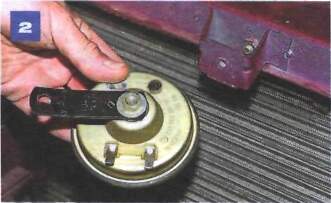

Снимаем сигнал.

Устанавливаем сигнал в обратной последовательности.

Для замены контактного кольца кнопки звукового сигнала снимаем рулевое колесо (см. «Снятие рулевого колеса» ). Отворачиваем три винта крепления контактной пластины к ступице рулевого колеса.

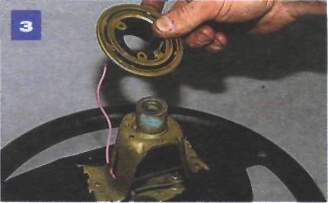

Снимаем контактную пластину...

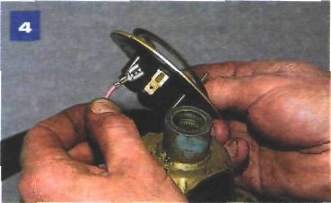

...и отсоединяем от нее провод питания.

Устанавливаем контактную пластину и снятые детали в обратной последовательности.
