20.2. Снятие решетки радиатора

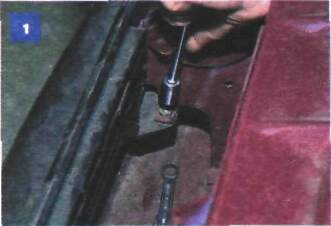

Головкой «на 10» отворачиваем гайку болта правого крепления решетки радиатора к кронштейну кузова, удерживая болт ключом той же размерности.

Снятие решетки радиатора

Аналогично отсоединяем левое крепление решетки.

Снятие решетки радиатора

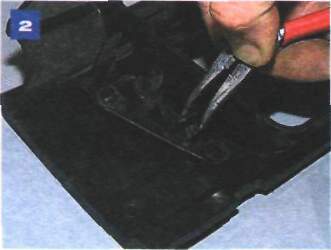

Пассатижами сжимаем пластмассовые фиксаторы решетки -по два с каждой стороны (для наглядности показано на снятой решетке).

Снятие решетки радиатора

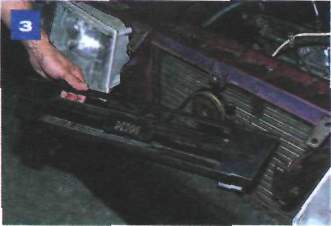

Снимаем решетку радиатора.

На фото 1, 3 капот снят для наглядности. Устанавливаем решетку в обратной последовательности.
