22.4. Снятие рессоры

Рессору снимаем для замены.

Задние крепления обеих рессор также отсоединяют при демонтаже балки заднего моста в сборе.

Устанавливаем автомобиль на смотровую канаву или подъемник. Отсоединяем нижнее крепление амортизатора (см. «Снятие амортизатора задней подвески» ).

Снятие рессоры

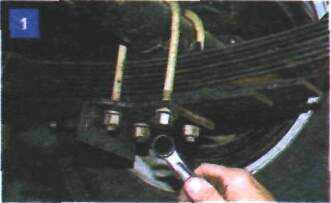

Накидным ключом «на 19» отворачиваем четыре гайки крепления стремянок к пластине.

Снятие рессоры

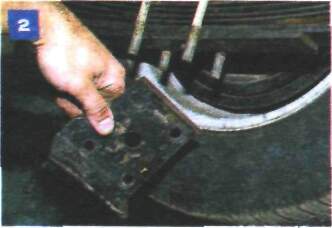

Снимаем пластину стремянок.

Снятие рессоры

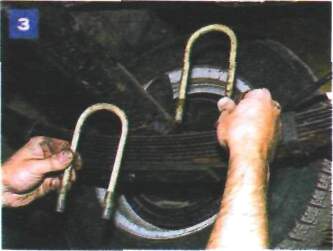

Снимаем стремянки...

Снятие рессоры

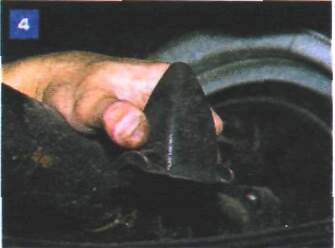

...и буфер сжатия.

Снятие рессоры

Устанавливаем регулируемый упор под балку заднего моста и приподнимаем ее на 30-50 мм над рессорой.

Снятие рессоры

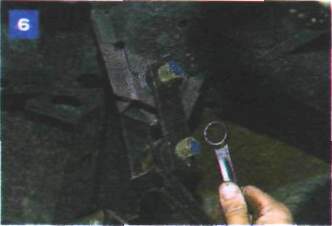

Накидным ключом «на 19» отворачиваем две гайки щеки серьги...

Снятие рессоры

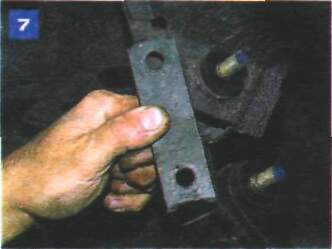

...и снимаем ее.

Снятие рессоры

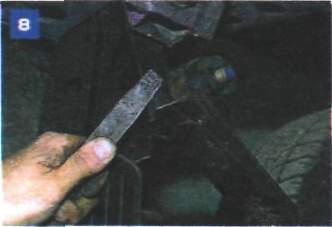

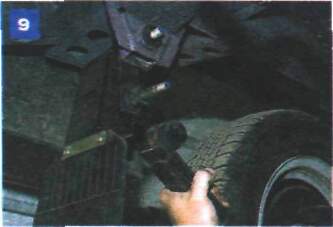

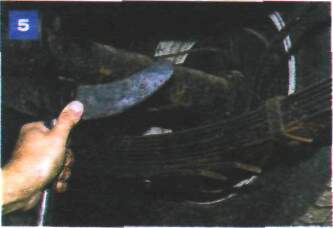

Поддеваем монтажной лопаткой заднюю проушину рессоры...

Снятие рессоры

... и снимаем ее с пальца.

Опускаем рессору на упор.

Снятие рессоры

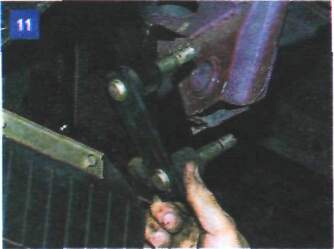

Поддеваем монтажной лопаткой щеку серьги с пальцами...

Снятие рессоры

...и снимаем ее.

Снятие рессоры

Пальцы серьги установлены в отверстии лонжерона кузова и проушине рессоры через резиновые втулки.

Снятие рессоры

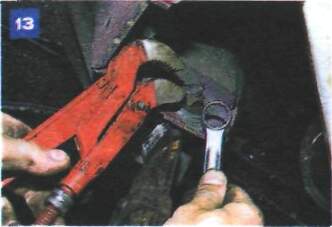

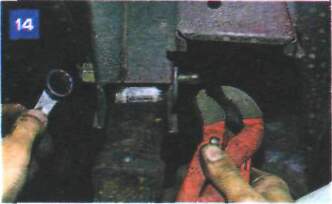

Накидным ключом «на 19» отворачиваем гайку переднего пальца со стороны сферических шайб, удерживая палец от проворачивания трубным ключом за лыски.

Снятие рессоры

Теми же инструментами отворачиваем гайку с другой стороны пальца.

Снятие рессоры

Вынимаем сферические шайбы.

Снятие рессоры

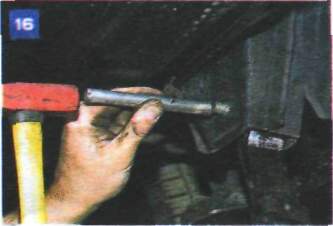

...и выбиваем передний палец через выколотку из мягкого металла.

Снятие рессоры

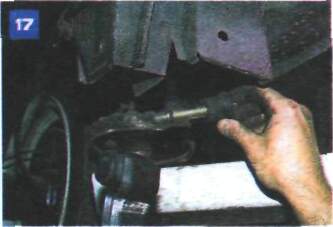

Вынимаем палец вместе с резиновой втулкой, освобождая переднюю проушину рессоры.

Снятие рессоры

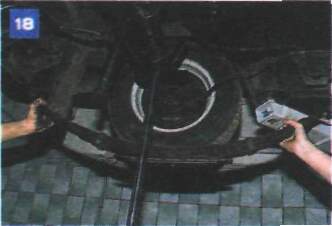

Снимаем рессору.

Снятие рессоры

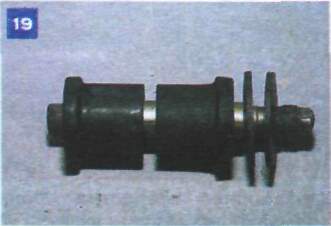

Детали крепления передней проушины рессоры.

Устанавливаем рессору в обратной последовательности.

Снятие рессоры

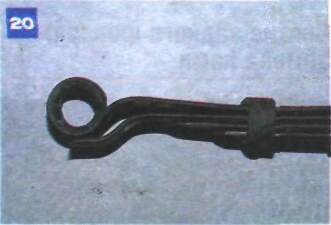

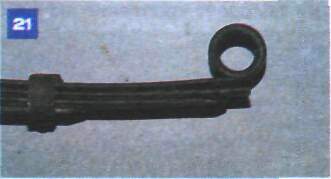

При этом проушиной такой формы рессора должна быть обращена к передней части автомобиля,...

Снятие рессоры

...а такой — к задней.

При монтаже передней проушины рессоры вторую резиновую втулку вставляем в проушину через отверстие кронштейна для сферических шайб.

Деформированные сферические шайбы заменяем новыми.

Сферические шайбы складываем выпуклостями наружу и устанавливаем в отверстие кронштейна.

Гайки пальцев подтягиваем равномерно, избегая перекоса резиновых втулок.

Укладывая балку заднего моста на рессору,...

Снятие рессоры

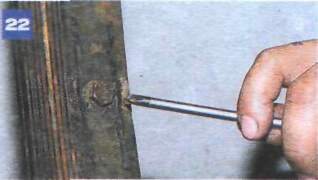

...обеспечиваем попадание головки стяжного болта рессоры...

Снятие рессоры

...в среднее отверстие кронштейна балки заднего моста.

Все резьбовые соединения окончательно затягиваем в положении «автомобиль на колесах».
